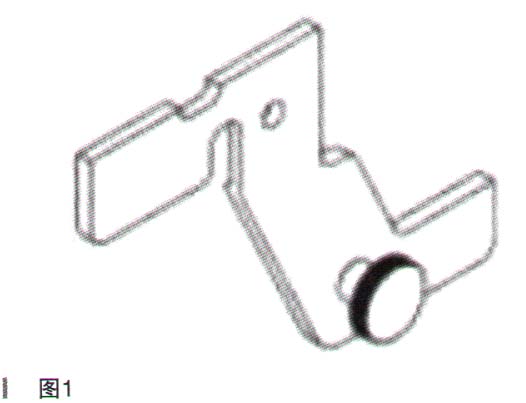

凸轮轴定位工具303-1565如图1所示。

    如未首先按照说明程序安装特殊工具，则不得松开或移动发动机曲轴皮带盘螺栓。曲轴皮带盘及曲轴定时链轮对曲轴是非键控的。曲轴、曲轴链轮及皮带盘通过摩擦力组装在一起，在每一部分的法兰表面使用菱形垫圈，因此，如果皮带盘螺栓松动的话，那么曲轴链轮也会松动。如果检修需要松动或移除曲轴皮带盘螺栓，那么在此之前，必须将曲轴及凸轮轴用特殊工具锁在适当位置，否则会引起发动机严重损坏。当发动机处于检修程序时，清洁十分重要，任何杂质（包括在清理垫圈表面时产生的任何杂质）进入油道，冷却通道或油底壳可以引起发动机故障。

      （1）将挂空挡的车辆置于起重机上。

      （2）拆下高压燃油泵驱动装置。

      （3）拆除发动机前盖板。

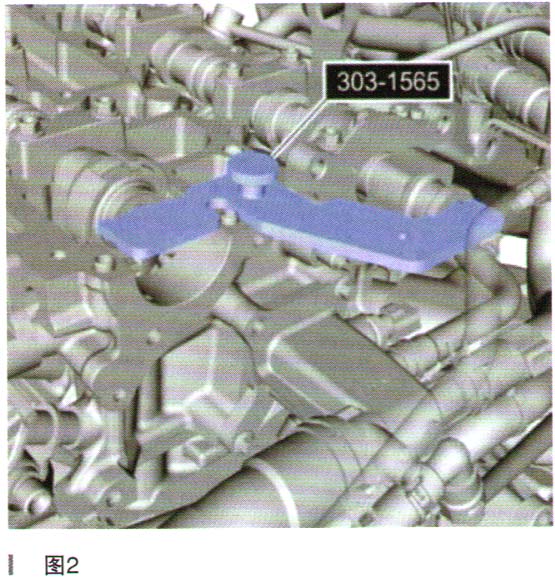

      （4）凸轮轴对准工具仅用于凸轮轴对准。严禁依赖于凸轮轴对准工具，以防止凸轮轴旋转。可能损坏工具或凸轮轴。安装专用工具：303-1565凸轮轴定位工具，如图2所示。

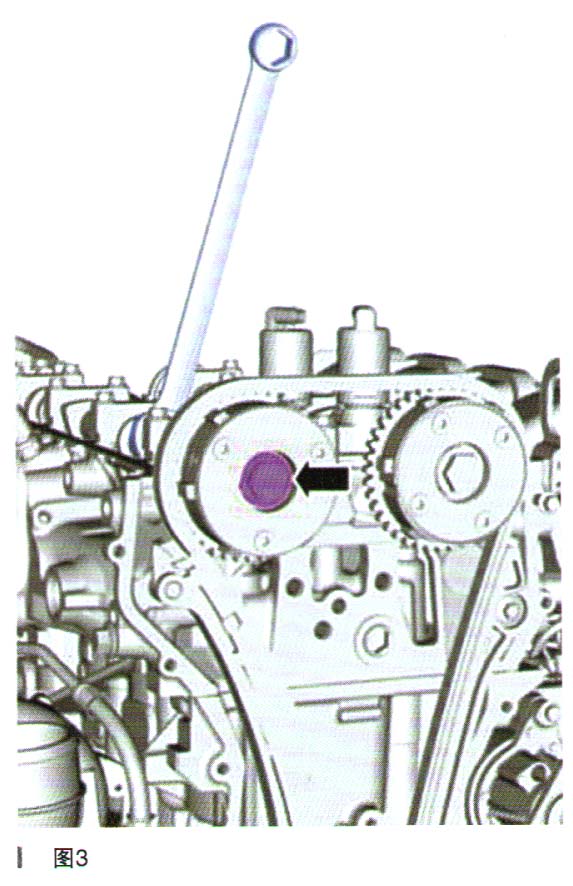

      （5）使用开口扳手防止部件转动。松动如图3所示部件。

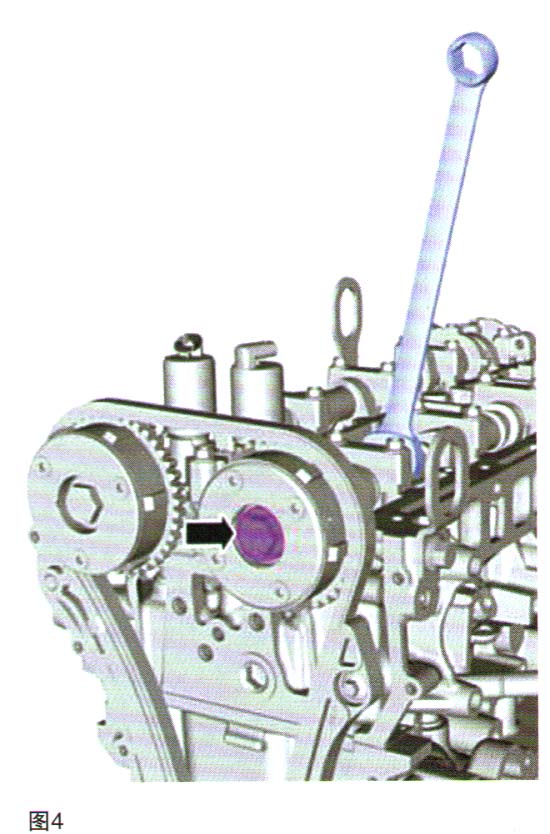

      （6）使用开口扳手防止部件转动。松动如图4所示部件。

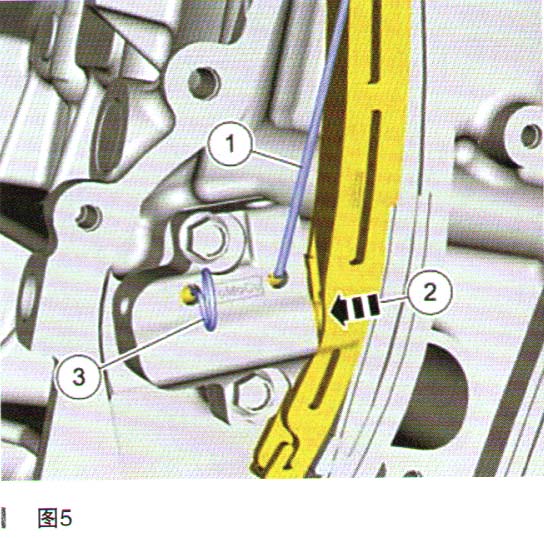

      （7）使用小工具，释放或保持棘轮机构。当棘轮机构保持在松开位置，将定时链臂推向拉紧器方向，压紧拉紧器。将紧固销插入孔内保持住

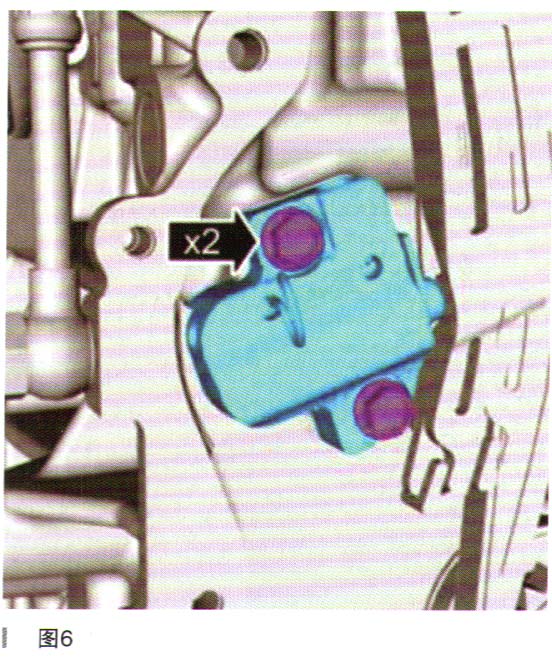

（8）拆下如图6所示部件。

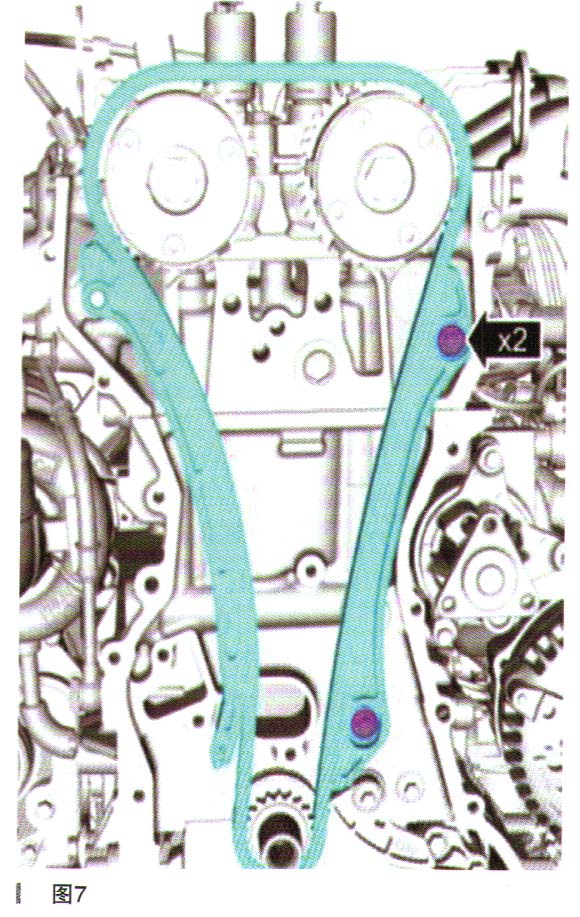

（9）拆下如图7所示部件。
