2.检查
(1)检查CVVT链轮、曲轴链轮轮齿是否异常磨损、裂纹或损坏,按需要进行更换。
(2)检查链条张紧器臂和导轨接触面的不正常磨损、裂纹或损坏的情况,按需要进行更换。
(3)检查液压张紧器活塞行程及棘轮工作情况,按需要进行更换。
(4)检查正时链条的伸长率、异常磨损或损坏情况,按需要进行更换。
3.安装
(1)曲轴的定位销应与垂直中央线保持30,如图7所示。
(2)对齐CVVT链轮的TDC标记(如图8所示中A)和
气缸盖的上表面,将1号气缸设置在TD C位置。
(3)安装新。形环(如图9所示中A)。
(4)安装正时链条导轨(如图10所示中A)和正时链条(如图10所示中B)。规定扭矩:9.8-11.8N·m。参考:安装正时链条时,对齐链轮的正时标记与链条的有色漆链环标记。顺序:曲轴链轮一正时链条导轨。进气CVVT链轮。排气CWT链轮。

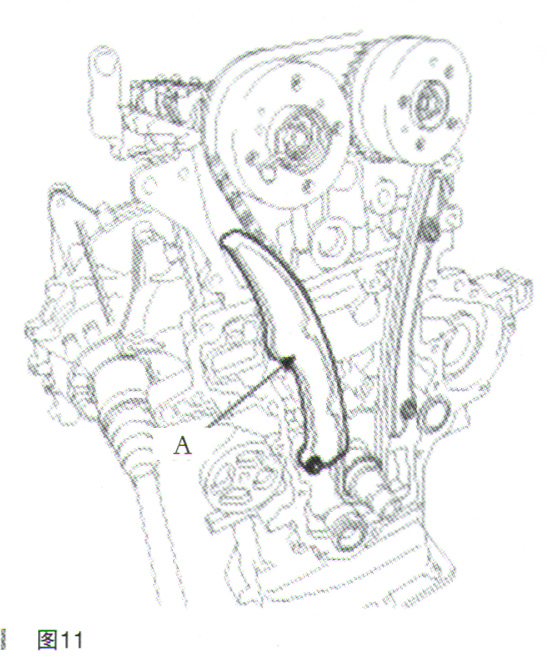

(5)安装链条张紧器臂(如图11所示中A)。规定扭矩:9.8-11.8N .m。
(6)安装正时链条自动张紧器(见图4中A),并拆卸固定销(见图4中B)。规定扭矩:9.8-11.8N·m。参考:重新检查曲轴和凸轮轴上的上止点(TDC)标记。
(7)安装正时链条盖。
