1.拆卸

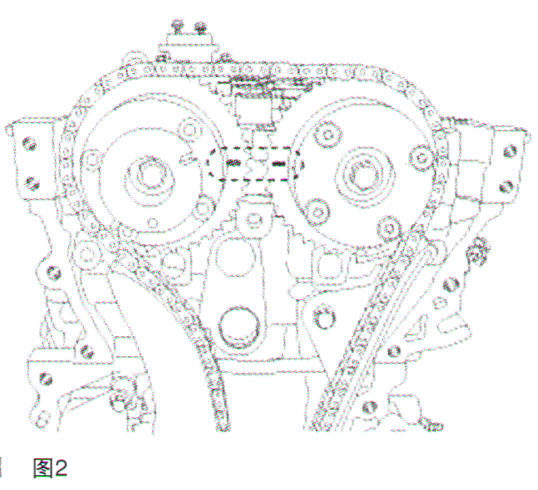

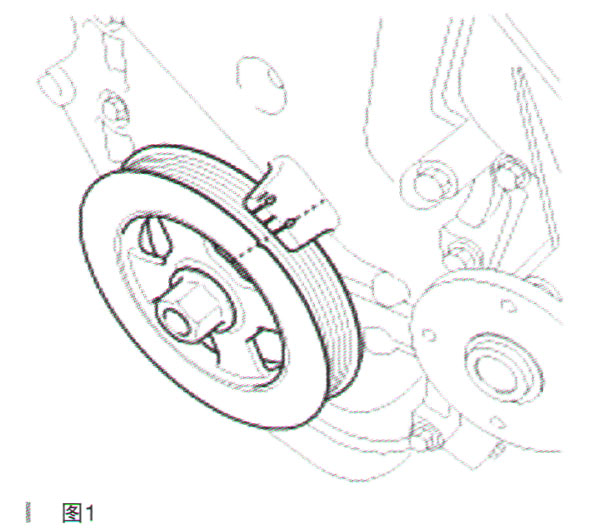

(2)将1号气缸设置在压缩冲程TDC(上止点),转动曲轴皮带轮,并对齐凹槽和正时链条盖的正时标记,如图1所示。检查进气和排气CVVT链轮的TDC标志是否与
气缸盖表面平齐,如图2所示。如果没有,将曲轴转动1圈(360°)。参考:不要逆时针转动曲轴皮带轮。
(3)拆卸正时链条盖。

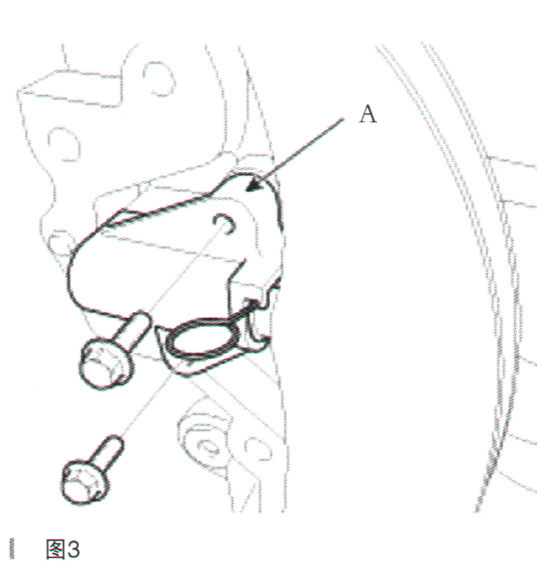

(4)拆卸正时链条张紧器(如图3所示中A)。参考:不要再次使用已分离的张紧器。

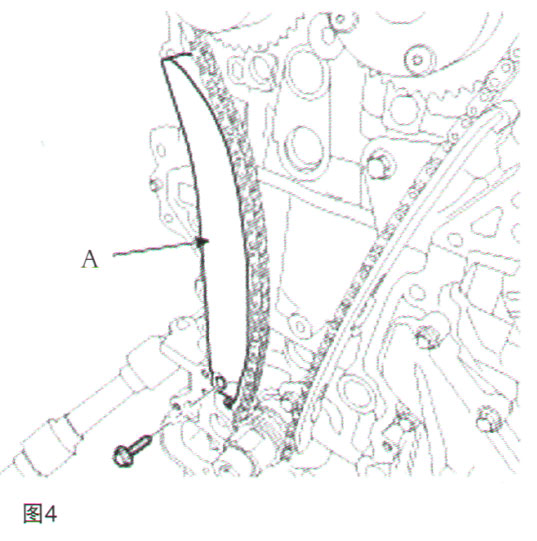

(5)拆卸正时链条张紧器臂(如图4所示中A)。

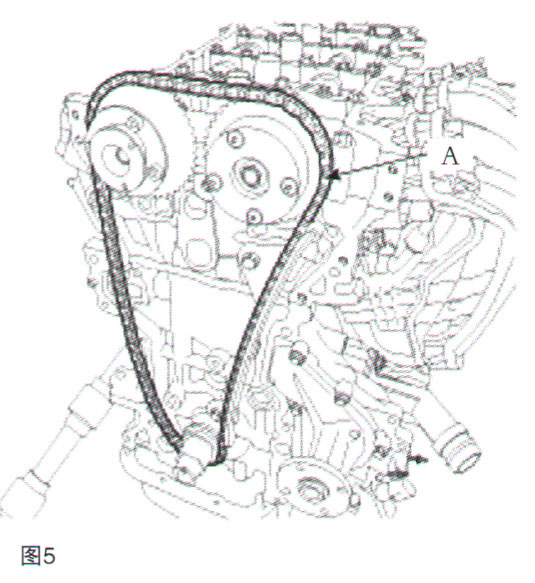

(6)拆卸正时链条(如图5所示中A)。

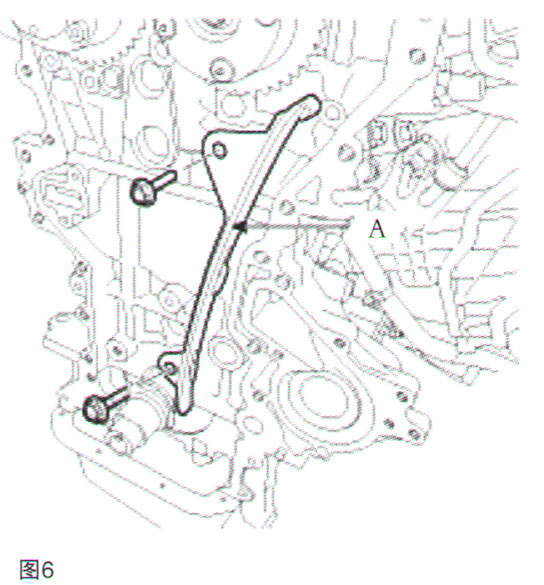

(7)拆卸正时链条导轨(如图6所示中A)。
