（8）拆卸正时链条（如图6中A所示）。

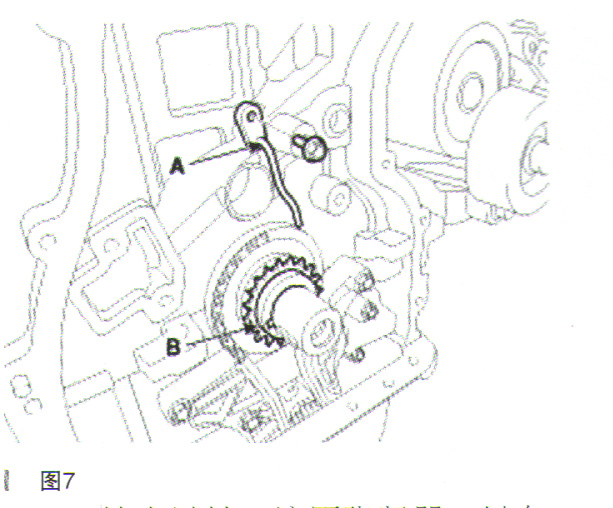

（9）拆卸正时链条机油喷嘴（如图7中A所示）和曲轴链轮（如图7中B所示）。
（10）拆卸平衡轴链条。
2．检查链轮、液压张紧器、链条导轨、张紧器臂、正时链条
（1）检查CVVT链轮，曲轴链轮轮齿是否异常磨损、裂纹或损坏。按需要进行更换。
（2）检查链条张紧器臂和导轨接触面的不正常磨损、裂纹或损坏的情况。按需要进行更换。
（3）检查液压张紧器活塞行程及棘轮工作情况。按需要进行更换。
（4）检查正时链条的伸长率、异常磨损或损坏情况。按需要进行更换。
3．安装
（1）安装平衡轴链条。
（2）安装曲轴链轮（见图7中B）和正时链条机油喷嘴（见图7中A ）。规定扭矩:7.8～9.8N·m。

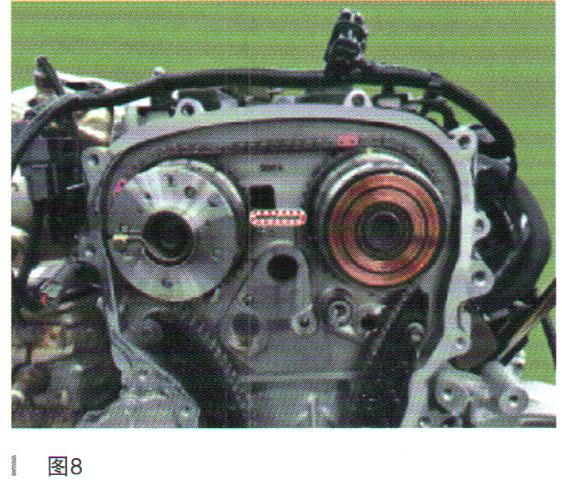

（3）确定曲轴键（见图2中A）与主轴承盖的匹配表面对齐。安装进气和排气凸轮轴总成，以便进气和排气CWT链轮的TDC标记（如图8所示）与
气缸盖的顶面对齐，从而使1号气缸的活塞位于压缩冲程上止点。
（4）安装正时链条导轨（见图5中A）。规定扭矩9.8～11.8N·m。

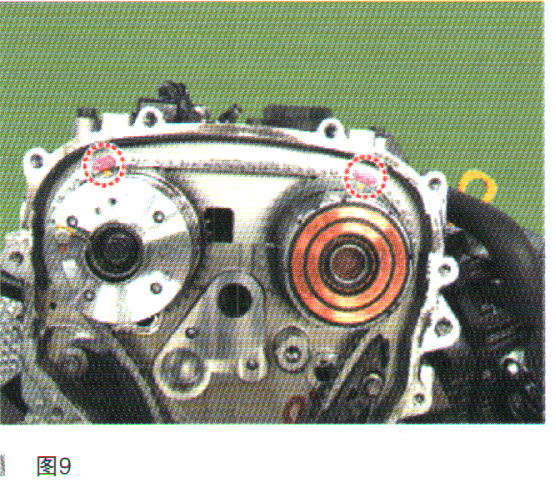

参考：安装正时链条时应匹配各链轮的正时标记与正时链条的正时标记（有色连杆），如图9和图10所示。
