广州丰田汽车公司引进日本技术合资生产凯美瑞CAMRY轿车原车安装的音响面板。音响设计具有现代风格，安装在前平台显要位置，与车配套突出豪华、舒适、典雅气势。行车听音乐，停车观看影视节目，询问行车路线方便而快捷。音响效果圆润、柔和、厚重、空感强，受到驾车者好评和宠爱。
    一、音响特点
    1）内置GPS导航、177. 8mm彩屏，触摸屏操作。
    2）内置DVD、DCD ＋ R/RW、DVD-R/RW、VCD、CDMP3、MP4。
   3）记事本、日历、图片浏览增值软件。
    4）内置多款娱乐游戏。
    5） 45W x4功放，前置4.1声道输出。
    6）支持10-DISC、DVD磁箱（SANYO产品）。
    7）车后视镜，自动切换。
    8）直接使用原来线束，安装支架，转向盘支持。
    二、主机拆卸方法
    1）自制钢板，宽度约20mm，厚度以能够插进桃木框间隙为宜。
    2）将音响主机外罩桃木框撬出。
    3）将主机下方烟灰盒抽出，旋下内置两只螺钉，拆下边框。
    4）旋下固定音响主机螺钉，取下主机。
    5）回位安装时，可按照拆卸步骤逆向回装即可。
    三、音响典型故障检修
    1．主机不工作
    维修提示：检查主机电源。

    步骤一 初步检查：
      （1）检查车上熔丝盒内主管音响熔丝。若确定熔丝烧断，则更换熔丝。
      （2）检查机器上熔丝。若确认熔丝烧断，则更换熔丝。
    步骤二 拆卸音响主机：
    （1）细致观察音响主机在前面平台的安装结构，做好拆卸准备工作。
    （2）按照拆卸步骤开始拆卸主机。注意：不可以用螺钉旋具拆卸，因旋具容易割破革制皮面，撬断塑料装饰框。
    （3）将拆卸下来的主机与外线插头拔下，打开车内电子点火钥匙开关，测量留在车上一端插头电压，并刻记在主机电源引脚位置上，用于维修机器测试。
    步骤三直观检查主机电路：
    （1）检查主板电源电路。若发现电路上存在明显烧黑、烧裂、爆裂元器件，应及时更换。
    （2）检查电路板在线元器件。若发现有元器件引脚虚焊、脱焊，连接插件松动，应对虚焊引脚加锡固定，并插紧连接插件。
    （3）检查印制铜箔线电路。若发现印制电路有腐蚀氧化断点，应对腐蚀断点进行清洗，并加锡焊牢，接好断路点。
    （4）若发现电源印制电路有烧断起翘现象，将万用表选在10Ω电阻档，测量烧断电路电阻。若电阻为0Ω，说明烧断电路存在击穿短路元器件，应沿烧断电路往下查，检查电路贴片二极管、贴片晶体管、IC电路等。
    步骤四检测电源电路贴片元器件：
    （1）在线测量电源电路贴片二极管，测量二极管正反向电阻。若发现二极管有击穿烧断者，则更换。
    （2）在线测量电源电路贴片晶体管，测量晶体管基极与集电极、发射极间正反向电阻。若发现晶体管有击穿烧断者，则更换损坏管。注意：不要随意从电路板上焊下贴片晶体管，因贴片晶体管引脚比较短，易折断。若怀疑被测管异常，可在电路中查找相同型号管对照测量一下，必要时再将被检测管从电路中焊下加以确认。
    步骤五检测微处理器外围电路：
    （1）检查贴片电容，对变值失效电容实施更换。
    （2）检查振荡电路，主要检查振荡晶体。
    （3）检查贴片二极管、贴片晶体管。
    步骤六测t电源启动电路电压：
    （1）测量电源12V电压，检查外线双电源同时进人机内否。若异常，须接好外线电源。
    （2）测量前面板与主板电路连接插件CN4各引脚电压。若插件第⑧引脚无3. 0V电源开关启动电压，则沿第⑧引脚电路往主板电源方向查，检查沿线元器件，主要检查沿线贴片晶体管VT515、VT516、VT517，二极管VD409、VD410。注：电路元器件印字不全，须沿线查。
    （3）测量前面板与主板电路连接插件CN4电压。若插件第⑧引脚3. 0V电源开关启动电压正常，则沿第 ⑧引脚电路往主板微处理器方向查，并确认微处理器启动引脚位置（位置号为46脚）。测量46引脚3. 0V电压正常否。若电压正常，则故障在微处理器内部；若电压不正常，则故障在第⑧引脚与46引脚电路，说明这段电路有开路故障存在，应细查。
    步骤七检修特别提示：
    （1）不要随意焊动电路板上元器件，保持电路板整洁。
    （2）不要调整在线可调元器件，不做没有意义的事情。
    （3）描绘主要电路走向图。主要描绘电源电路图，电源启动电路图，供再次遇到相同型号机器维修时参考。同时做好维修记录，便于查阅。
    （4）收集改装车闲置下来的音响，以及无法修复报废的音响，以便用于拆件或收藏。
    （5）必要时可与本部轿车销售商家取得联系，讲明机器故障现象由商家提供维修信息。例如，音响电路没有保护产品相关启动程序，因用机不当这些程序遭到破坏，商家会告知，并帮助解决。维修人员不得随意改动电路，避免人为造成机器严重损坏。
    2．整机无声
    维修提示：检查功放IC电路。
    步骤一直观检查：
    （1）若功放块表面严重烧裂，则更换功放块。
    （2）若功放块引脚脱焊，将引脚加锡焊牢。
    （3）若功放电路元器件引脚虚焊，须加锡焊牢。
    （4）若功放电路印制铜箔线腐蚀，发现氧化锈斑，须除掉氧化物，连接腐蚀断点。
    步骤二测A功放块在线电压：
    （1）若电源引脚12V电压正常，其他引脚无电压，则检查功放推动电路。沿⑧引脚ST-BY（等待）电路往中央处理器方向查，这条电路直通微处理器82引脚，并在机器工作时输出3. 0V电压推动功放电路启动。经测量，若微处理器无3.0V电压输出，则故障在微处理器内部电路，系局部电路损坏。若微处理器3.0V电压输出正常，则故障在引脚间连线，系印制电路开路。
    （2）若各引脚电压正常，则检查信号电路，沿功放块引脚输人端信号电路往主板方向查，检查沿线贴片二极管，检查印制铜箔线电路。这种故障主要是电路二极管击穿或者烧断，信号被阻断。另外，印制铜箔线电路出现腐蚀氧化现象，电路被腐蚀而引发开路，同样会阻断信号传送，而且腐蚀现象比较常见。
    步骤三检查音频前级电路：
    （1）检查音频前级IC电路周边元器件。若发现有元器件引脚虚焊，应焊好虚点。
    （2）检查音频前级IC电路信号输人端与信号输出端电路。若发现印制电路腐蚀，应清理腐蚀电路，并重新焊好断点。
    （3）检查音频前级IC电路信号输出静噪电路。若发现贴片晶体管开路，应更换损坏贴片晶体管。
    （4）测量音频前级IC电路在线电压。若输人端电压正常，输出端无电压，则更换该IC电路。但注意，音频前级IC电路损坏现象并不多见，不可随意更换。
    步骤四检查二次放大电路：
    （1）发现功率管严重烧裂，更换功率管。
    （2）发现个别元器件严重烧黑、烧裂、爆裂，更换损坏元器件。
    （3）发现个别元器件引脚虚焊、脱焊，连接导线折断，插件脱落，及时将虚焊点接好，恢复折断导线，插紧连接插件。
    （4）发现推动二次放大电路启动用导线线径较细，应更换粗线。
    步骤五功放电路损坏的应急维修：
    （1）将损坏功放块从主机上拆下，将输人端信号线直接接在二次放大电路信号输人端，利用二次放大电路直接发声。
    （2）将二次放大电路从车上拆下，将主机功放信号输出端线接到扬声器上。
    （3）自行组装功放电路，接在主机损坏功放块处。只要连接无误，音响可恢复。待遇到相同型号功放块，复原即可。
    3．主机正常，DCD不工作
    维修提示：检查DVD电源。
    步骤一直观检查：
    （1）检查碟仓口行程开关，发现开关触点接触不良、变形，导线脱焊等，可实施处理。
    （2）检查碟机与主板连接插件，拿现插件脱落，接点脱焊，应及时恢复。
    （3）检查碟机电路板元器件，发现有元器件引脚虚焊、个别元器件烧黑、铜箔电路烧断，应分别对虚焊引脚加锡固定，更换烧黑元器件，接好铜箔线断路点。
    步骤二检查碟机电源：
    （1）将碟片推人碟仓，观察显示屏。若屏幕无播放DVD符号显示，则取下机械组件测量机械与主板连接插件CN7各引脚电压。各引脚无电压，沿电源引脚电路往主板电源向查。沿线设VT501、VT503两只贴片晶体管，检查贴片管，检查该管偏置电阻R311、R312。

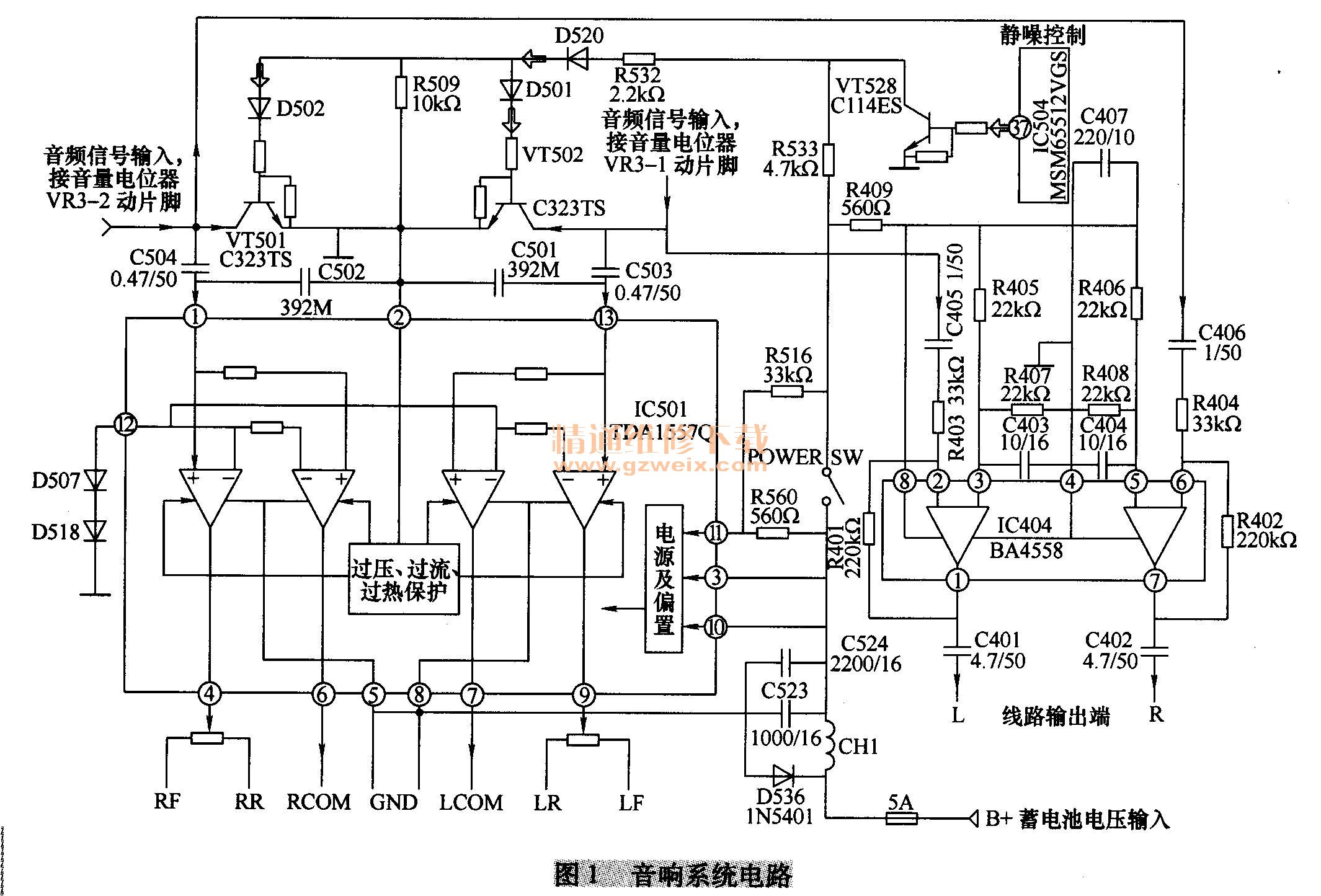

    图1为音响系统电路。
