奥迪A6L轿车车身尺寸数据
来源:本站整理  作者:佚名  2015-12-02 14:57:00


  (3)门洞(豪华型车和旅行车一样)

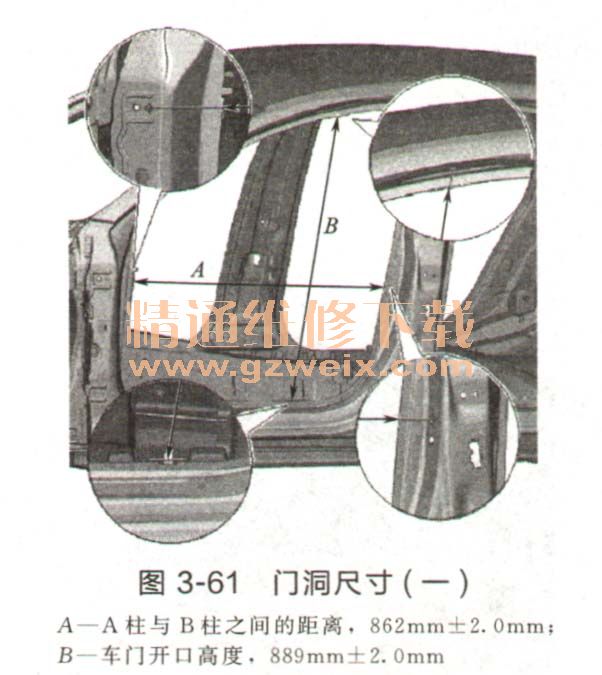

    A6L车型门洞尺寸测量点如图3-61、图3-62所示。



  (4)底板总成(豪华型车和旅行车一样)
    底板总成尺寸测量点位置如图3-63、图3-64所示。



  (5)车身后部

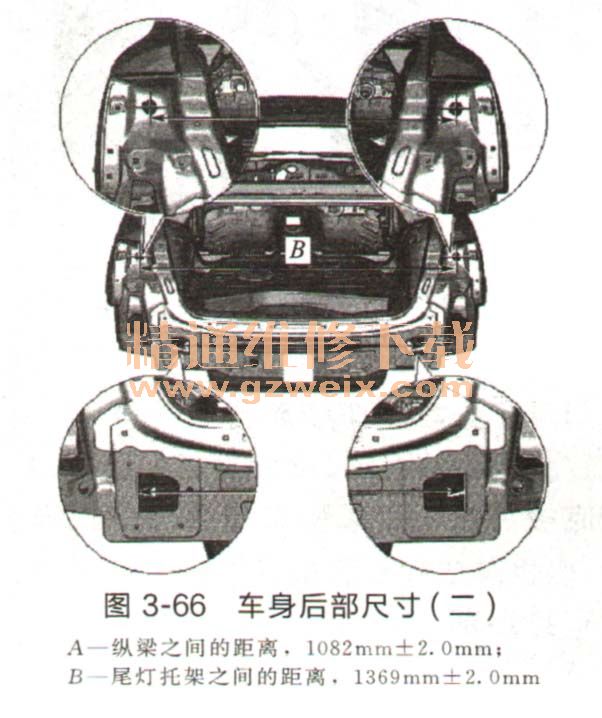

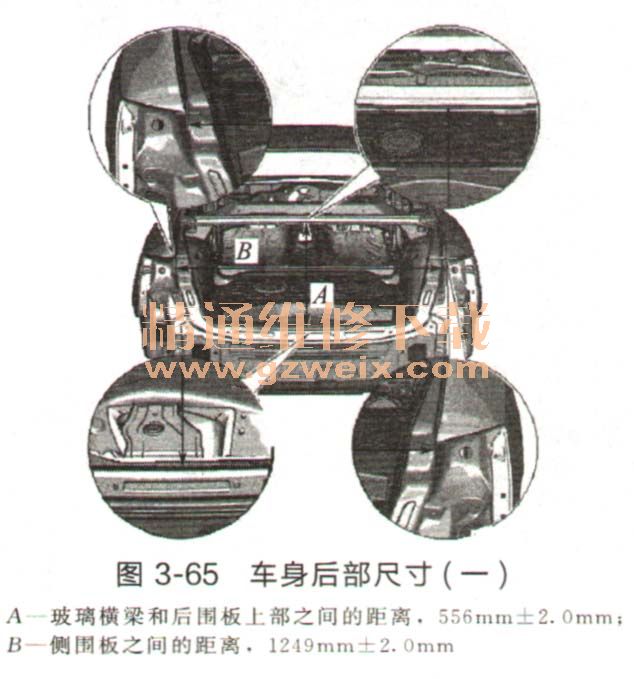

    车身后部尺寸测量点如图3-65、图3-66所示。


上一页  [1] [2]
