奥迪Q3 ABS/BSP制动控制系统
来源：本站整理  作者：佚名  2015-12-02 15:26:21

    （1） ABS/ESP制动控制系统部件分解

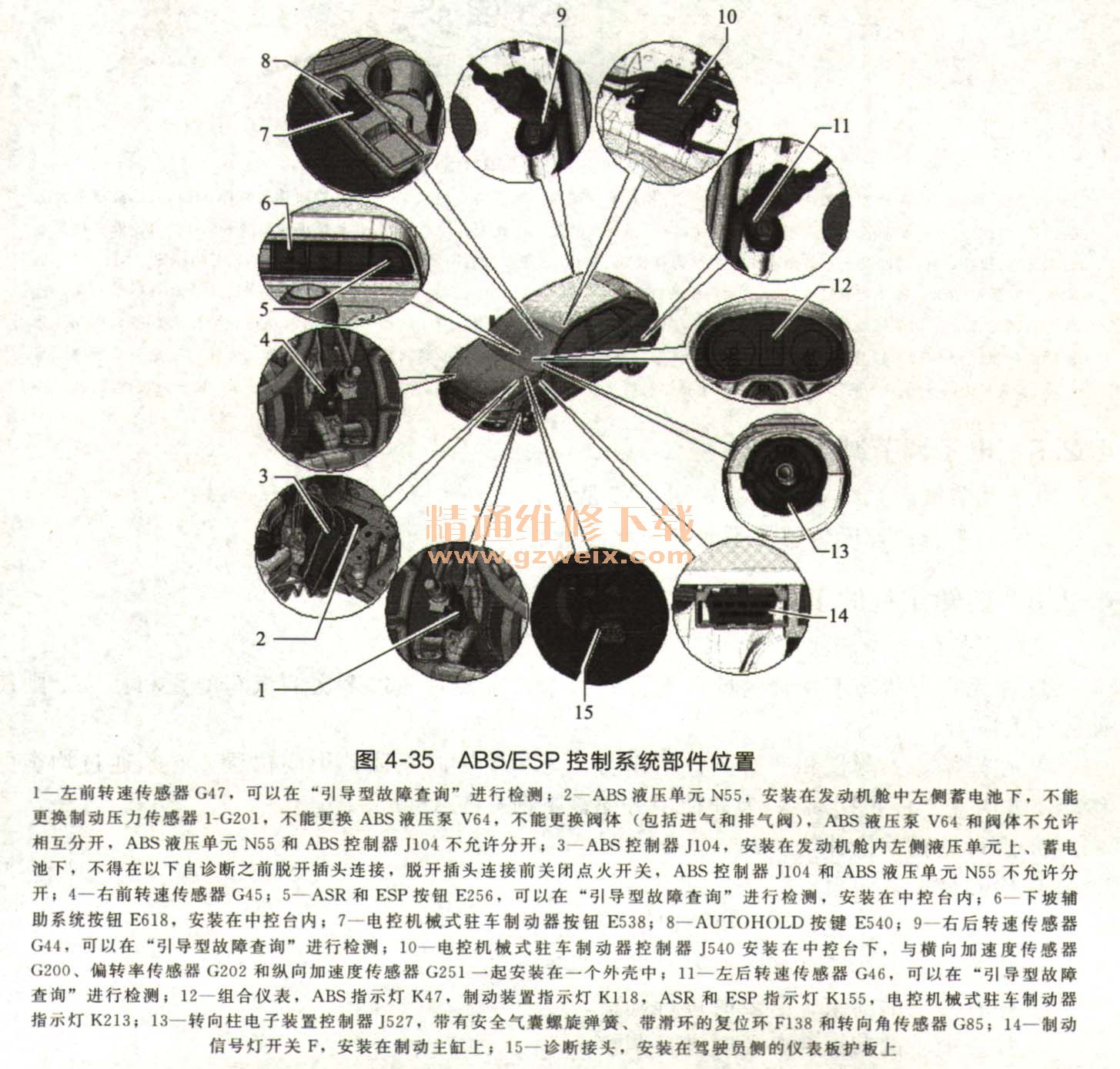

    ABS/ESP控制系统部件位置如图4-35所示。

    （2）控制器和液压单元装配

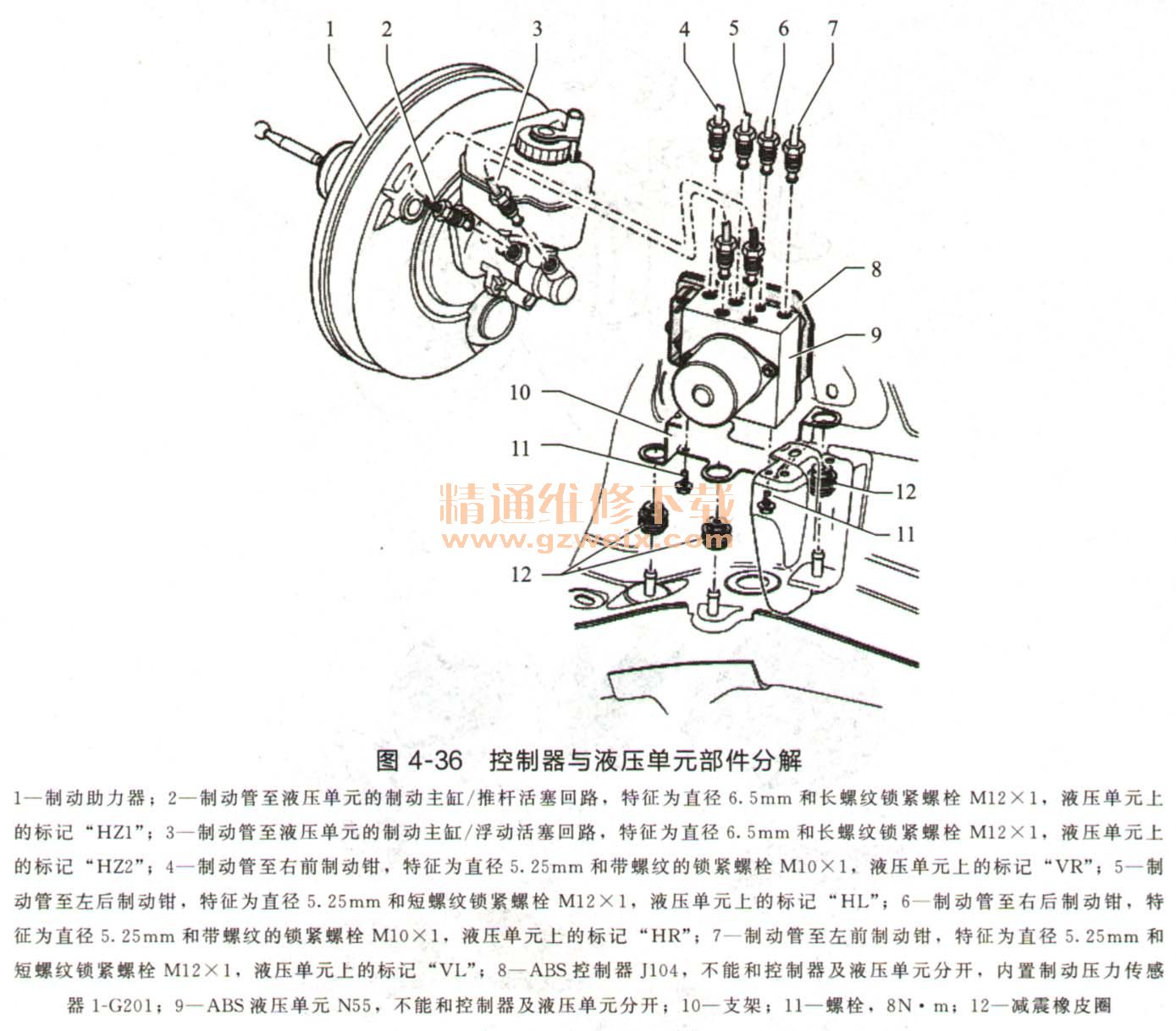

    控制器与液压单元部件分解如图4-36所示。

关键词：奥迪Q3
