奥迪Q3组合仪表上的ABS警告灯、胎压警告灯
来源:汽车维修与保养  作者:佚名  2021-12-22 09:26:31

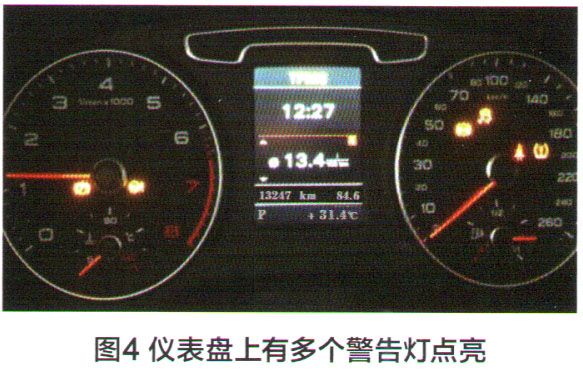

 问:一辆奥迪Q3,行驶里程13000km.最近在行驶途中,突然听到右前下方“啥”的一声响,当时似乎感到制动踏板振动了一下,随后组合仪表上的ABS警告灯、胎压警告灯、防滑警告灯、动力转向警告灯等均同时点亮(图4)。

    车主即刻将车辆送到修理厂检修,用检测仪诊断,出现了3个相关的故障码,具体含义分别是:偶发右前轮转速传感器不可信的信号、轮压监控单元无信号、制动器控制单元处于不工作的静止状态。当时检查与之相关的制动部件,制动踏板位置传感器、真空助力器、右前轮毂及轮胎、底盘悬架等均没有发现异常。于是就清除了这3个故障码,警告灯也不再亮起,分析认为是偶发性的故障,就让车辆出厂行驶了。不料第二天车辆又回厂,故障灯再次点亮,故障码又重复出现,检查相关部件仍然是正常的。请问老师,这是什么原因呢?

答:对于这种仪表盘上有多个警告灯点亮的故障,并不表示同时会出现多种故障,而可能只是某一个故障点引起的多个警告灯同时点亮。从问题中所述的情况来看,故障应该与右前轮制动装置有关系,往往故障发生在右前轮轮速传感器。
    奥迪Q3轿车采用霍尔式轮速传感器,与之相配套的信号发生盘(图5)、车轮轴承等,均是装置为一体的,上面有线束与ABS控制模块相连接。
    拆下右前轮ABS的车轮转速传感器,发现传感器头部有些铁粉,清除头部的铁屑,并对信号发生盘进行了清扫后再试车,故障依然存在。拆检右前轴承,发现上面有一个铁屑粘在右前轮速传感片上面,未发现轴承外部有磨损和异响。
    这种轮速传感器有个“多极磁环”随车轮一起旋转,轮毂内部结构如图6所示,随轮毂旋转的快慢不同,霍尔式轮速传感器产生疏密不同的矩形波信号,向ABS控制模块输出。
    用试乘试驾车辆的右前轮轴承对换后,该车故障排除。确认该车右前轮轴承内部有杂物,造成信号盘的异常磨损,发送错误信号给ABS控制模块,而造成误判。
