一辆配置DJS发动机、UUL变速器的2021年奥迪Q3L。该车启动后仪表显示 “制动系统故障!请安全停车”,仪表上ABS故障灯和防滑灯点亮,如图1所示。
故障诊断:使用V AS6150E检查制动电子装置,有故障码 “U140000:功能限制导致功能受限”,如图2所示。
可能故障原因如下:
·制动电子装置供电及线束故障
·其他控制单元故障引起
·制动电子装置内部故障
·改装引起
·其他
除了

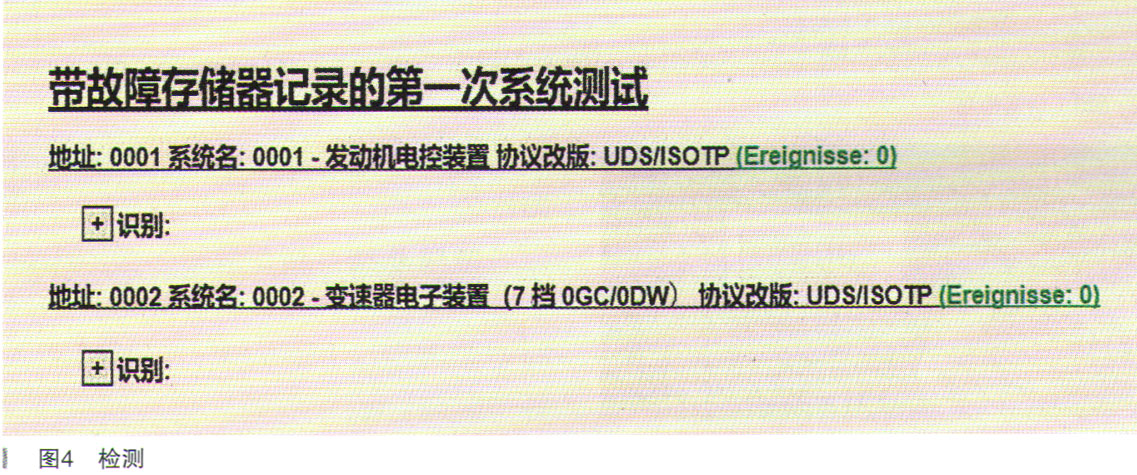

ABS系统有故障码外,发动机和变速器控制单元等其他相关控制单元无故障码,如图4所示,排除其他控制单元故障。

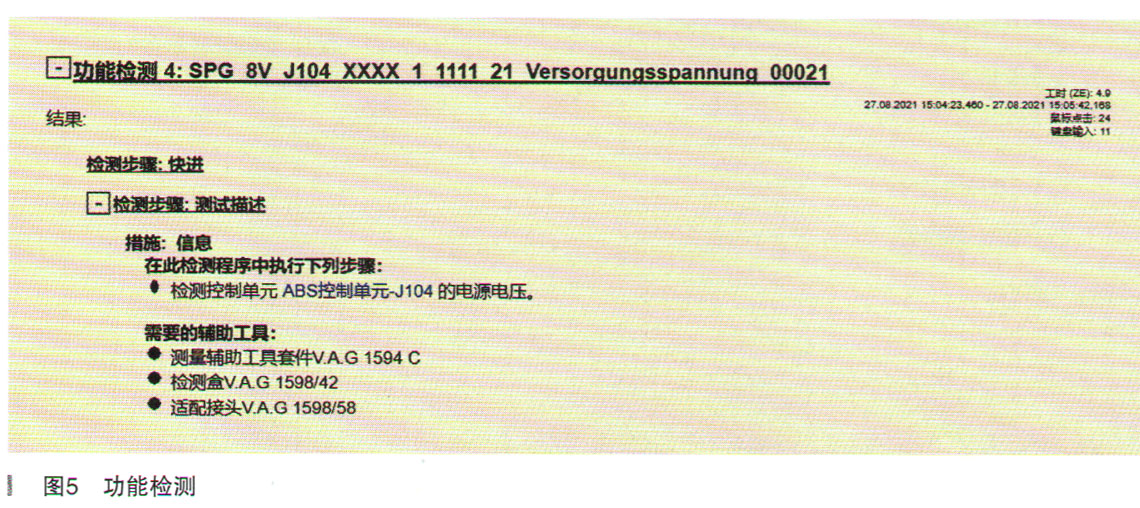

该车为新车,本着少拆卸部件的原则,首先使用诊断仪进行功能引导,结果如图5所示。检测
ABS控制单元J104的电源电压,T46b/1端子和T46b/31端子电压正常,T46b/14和T46b/46端子接地正常。T46b/30端子电压显示0V(如图6所示)。
