奥迪Q5L废气灯亮故障检修
来源:本站整理  作者:佚名  2023-10-18 09:16:56

     一辆行驶里程约5000km、配置DKW发动机、UGR变速器的2022年奥迪Q5L。该车启动以后仪表废气灯点亮,如图1所示。

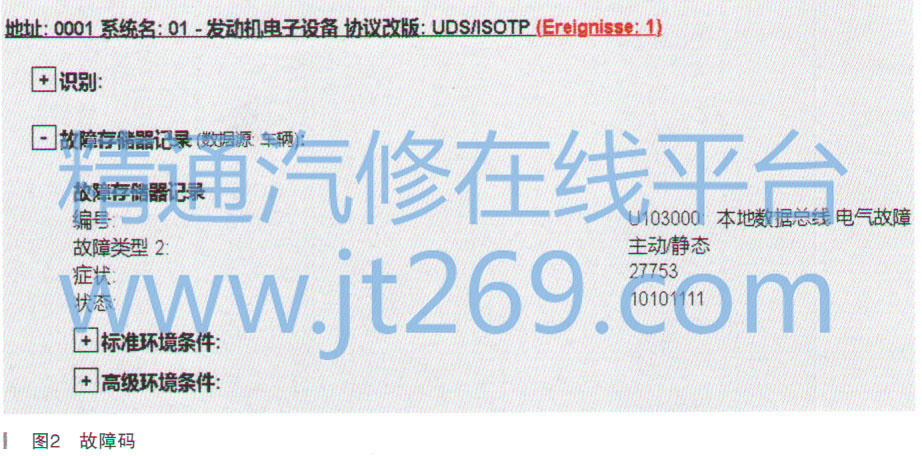

    用诊断仪检查01一发动机电子设备协议改版故障码:U103000本地数据总线电气故障,如图2所示。

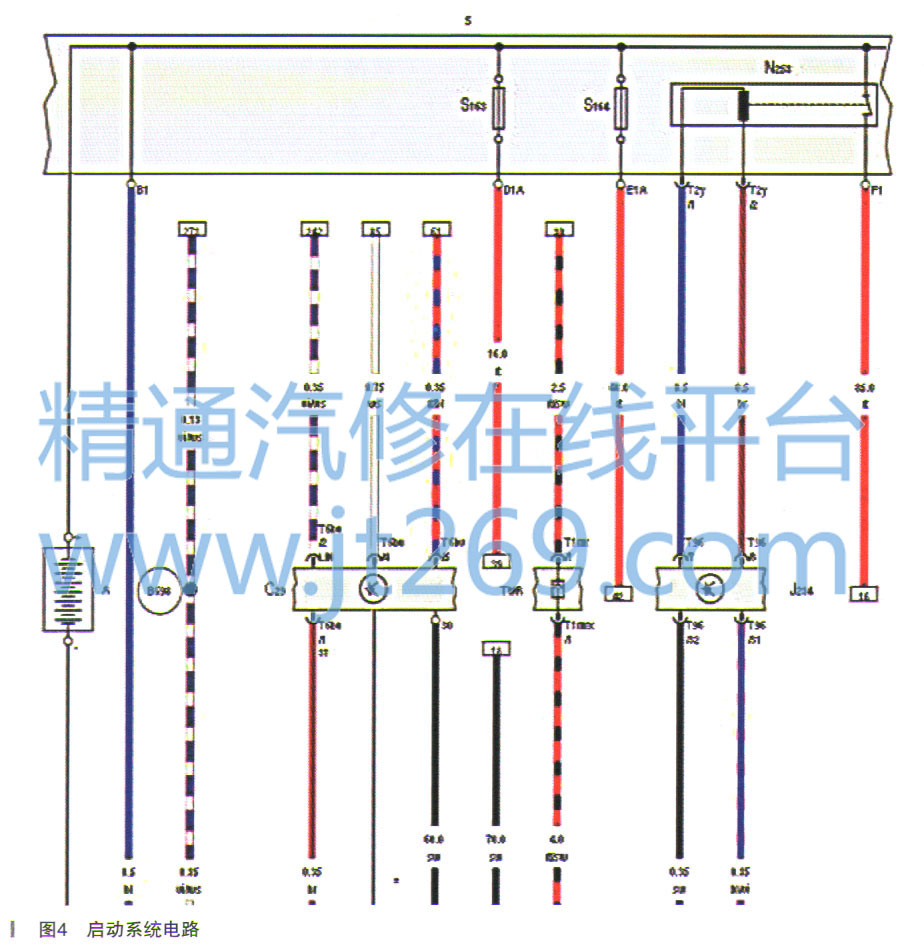

    该车发动机电子设备协议改版LIN电路简图如图3和图4所示。

    可能故障原因:
      (1) C29启动机发电机故障;
      (2 ) V544散热器百叶板伺服电机故障;
      (3)LIN线路故障;
      (4)发动机电子设备损坏;
      (5)改装引起;
      (6)其他。
    引导型故障查询建议,检查V544上供电12.8V正常,如图5所示。


[1] [2]  下一页
