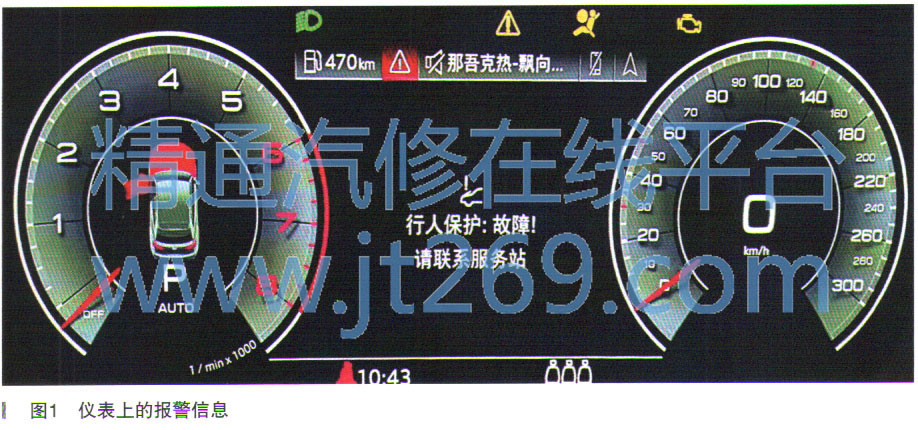

一辆行驶里程约1.2万km、配置2.0T DTAA发动机、OCL变速器的2021年奥迪Q5L。该车仪表显示“行人保护系统:故障!请联系服务站”,如图1所示。

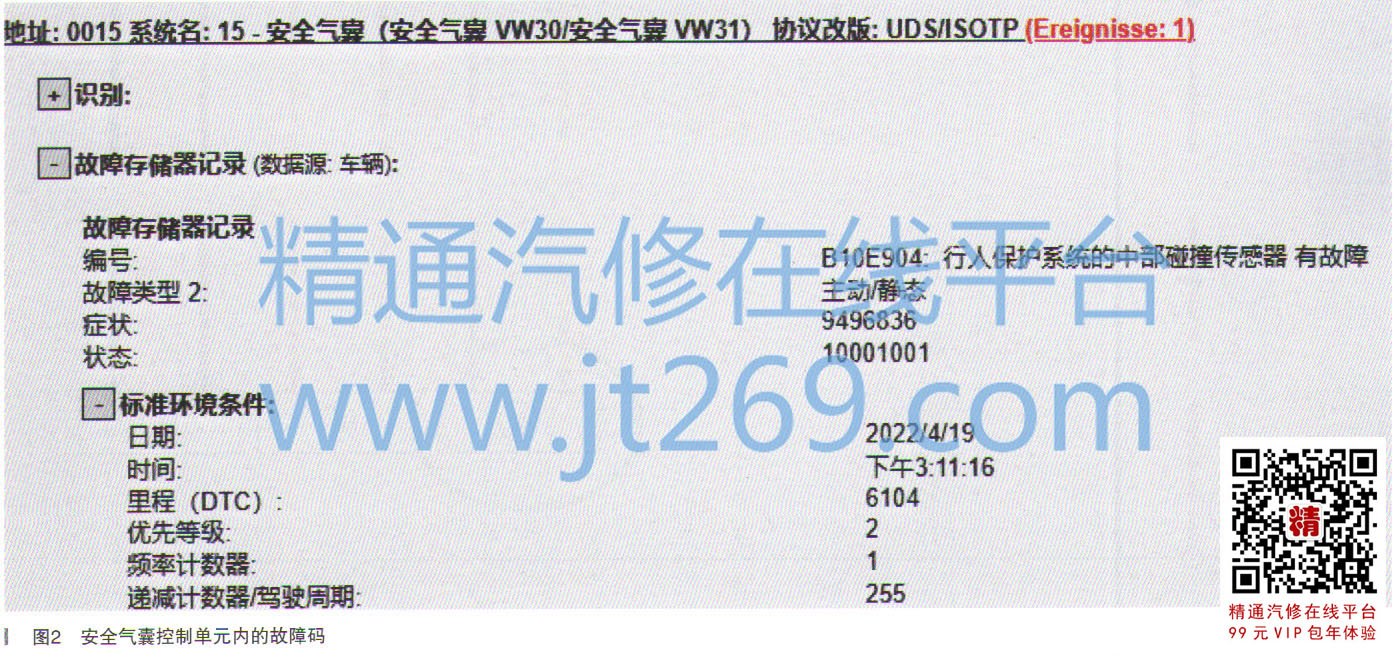

故障诊断:诊断仪检查在15-安全气囊控制单元内有故障码(如图2所示)“B10E904:行人保护系统的中部碰撞传感器有故障,主动/静态”。

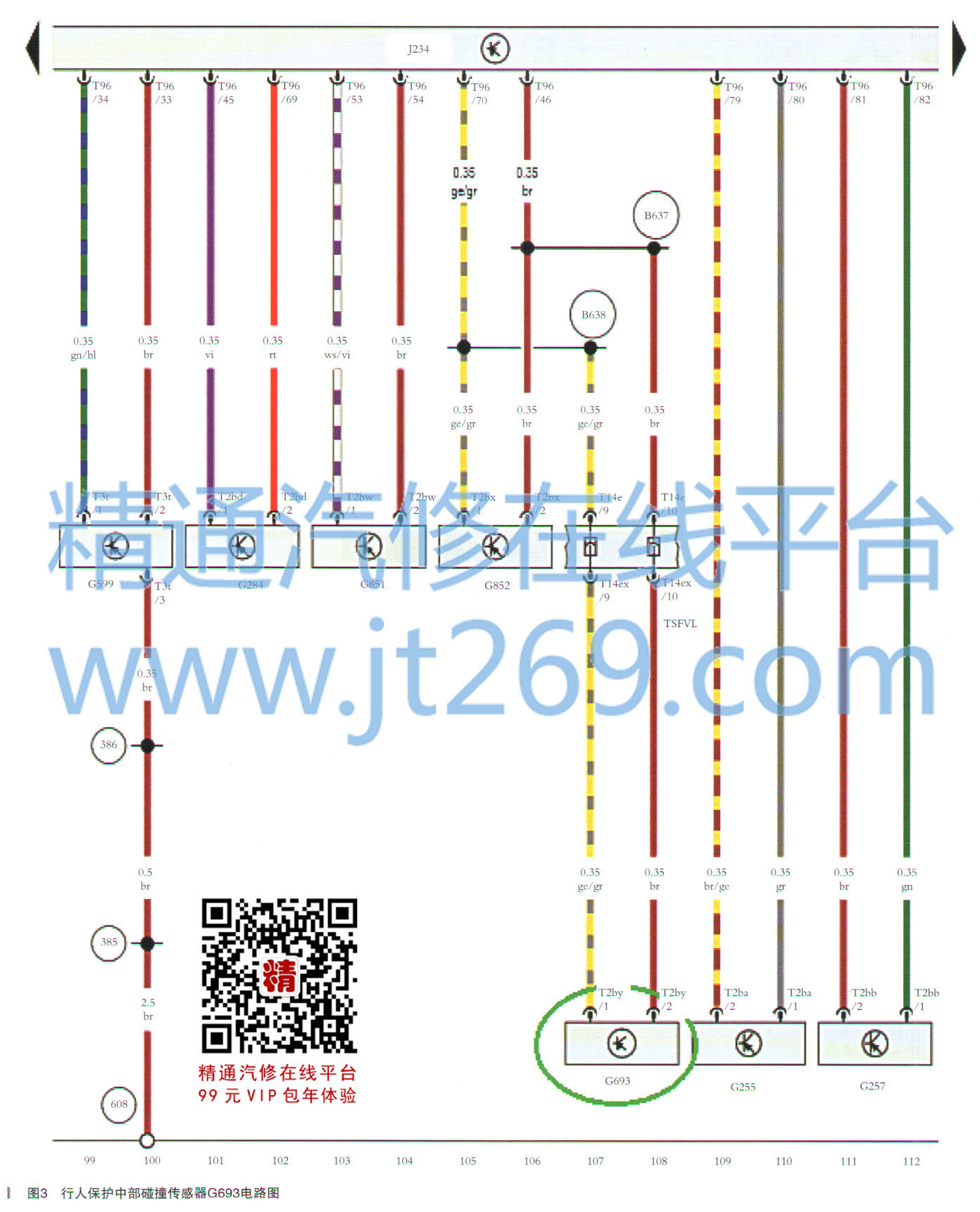

首先查询电路图如图3所示,行人保护中部碰撞传感器为G693且位于保险杠内中部位置。
通过电路图知道G693和G852(副驾驶员侧)的行人保护碰撞传感器共用信号线路,所以在这种情况下故障可能原因有①G693插接器存在虚接;② G693插接器到共用线路有断路现象;③ G693损坏。
拆下位于保险杠后部的G693后发现插接器没有虚接,直接和G852进行了替换试验。诊断仪再次检查确认故障出现了转移,确认是G693损坏(如图4所示)。
故障总结:本故障比较简单,但我们在排查时应按照由简入繁思路;查阅《维修手册》确定其电路连接关系和安装位置,然后再根据故障码进行分析判断才能快速锁定故障。
