奥迪A1车身尺寸数据

来源：本站整理作者：佚名 2015-12-04 14:35:29

   （1）车身前部

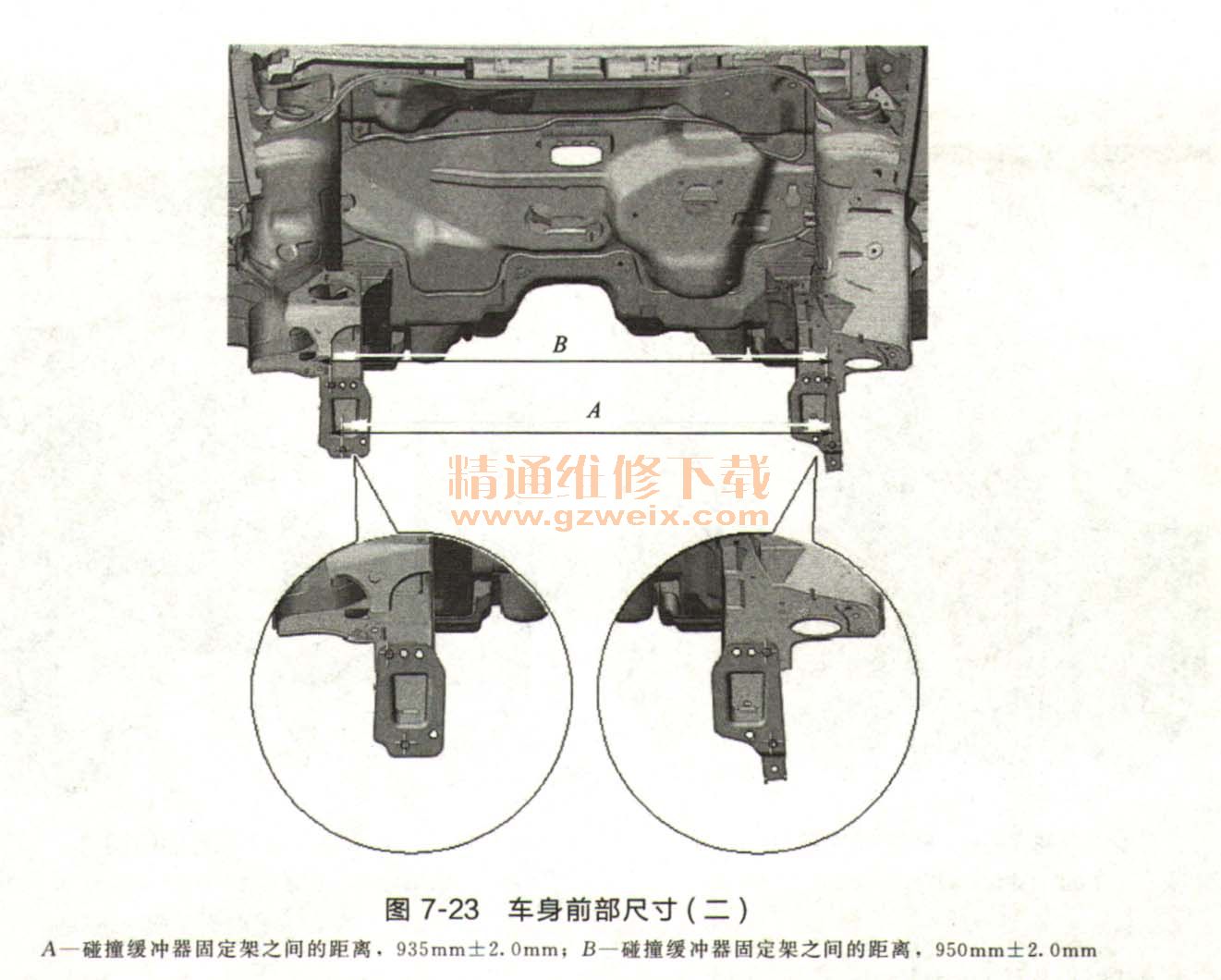

    车身前部测量点位置如图7-22、图7-23所示。

    奥迪A1和奥迪A1 Sportback相同。
   （2）车身中部
    车身中部测量点位置见图7-24～图7-30所示。

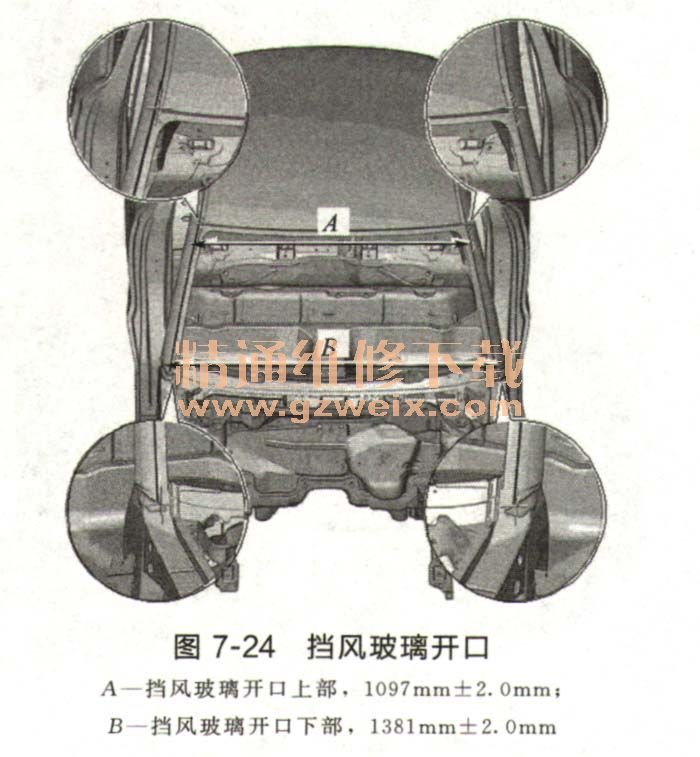

    ①挡风玻璃开口。奥迪A1和奥迪A1 Sportback相同。
    ②A柱间的尺寸。奥迪A1和奥迪A1 Sportback相同。
    ③B柱间的尺寸。奥迪A1和奥迪A1 Sportback相同。

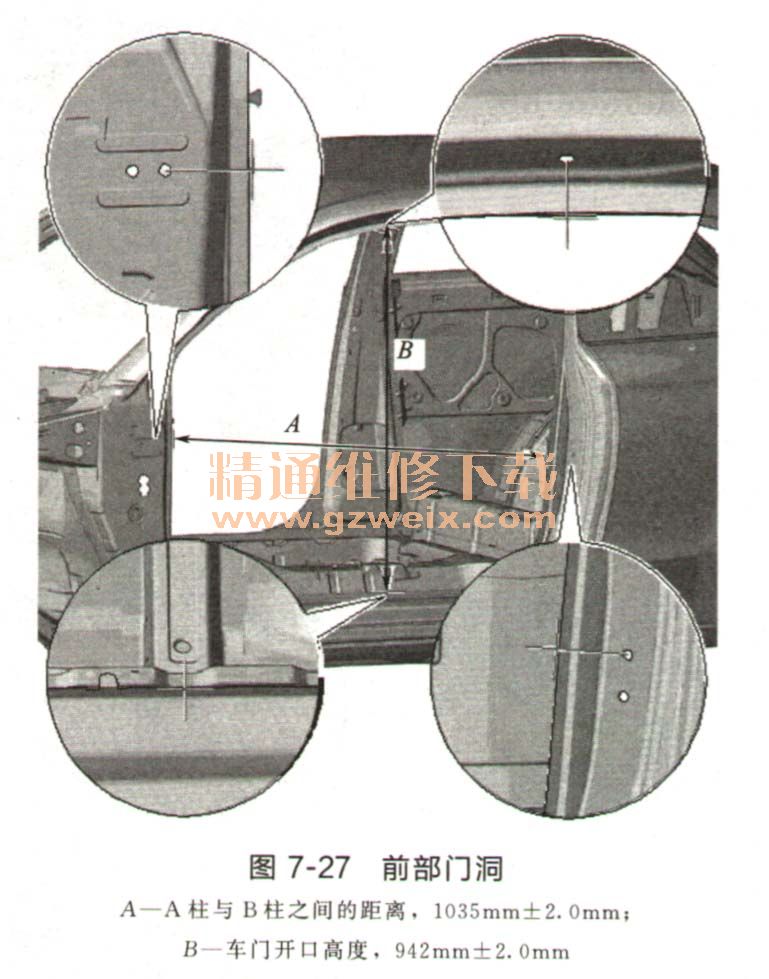

    ④奥迪A1前部门洞。
    ⑤奥迪A1 Sportback前部门洞。
    ⑥奥迪A1 Sportback后部门洞。
    ⑦C柱之间的距离。
