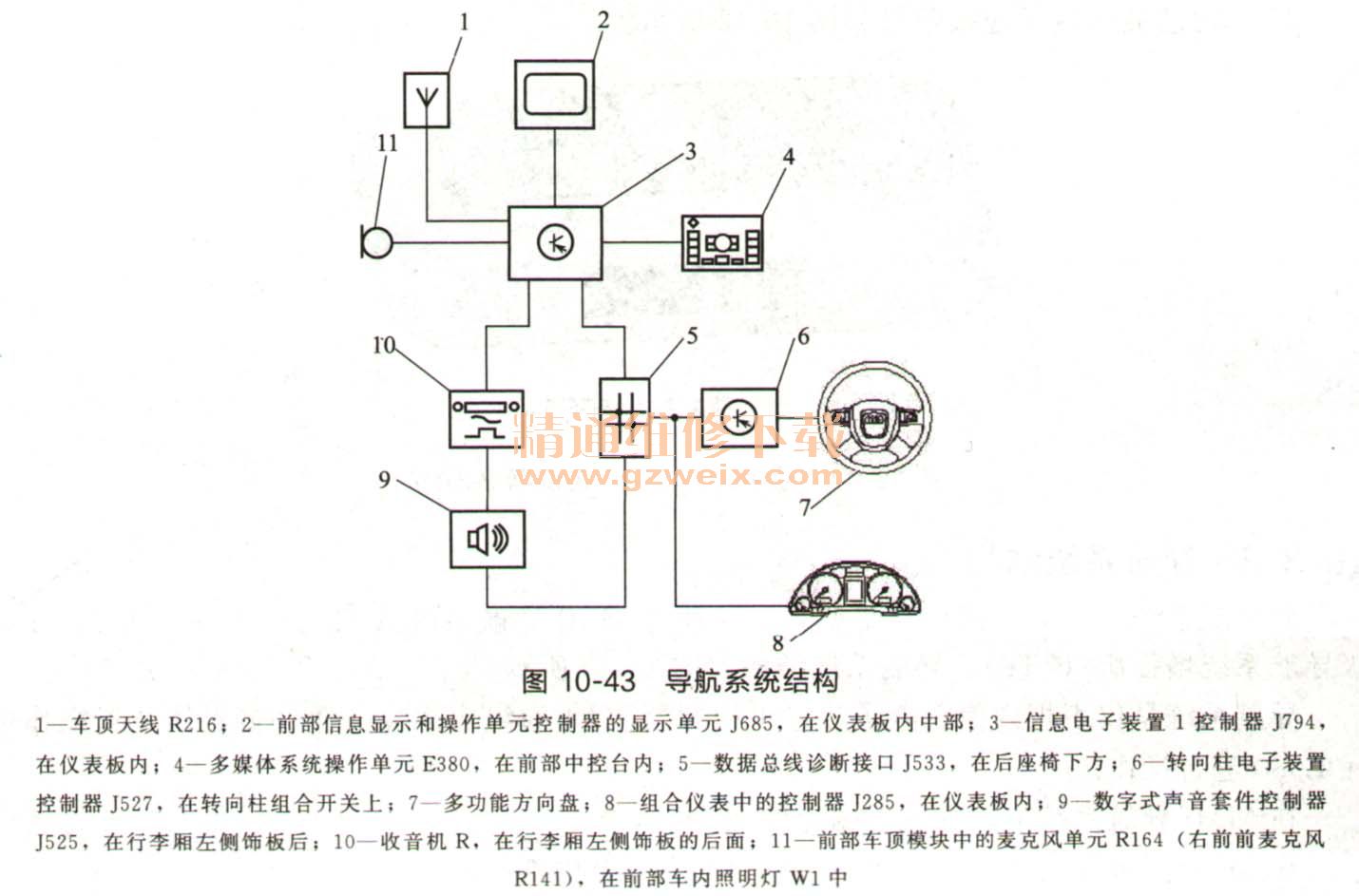

此导航系统可以分为两种装备型号：一种为MMI导航系统（7T2）；另一种为MMI高级导航系统增强版（7T6）。导航系统结构如图10-43所示。

    导航系统是仪表板内信息电子装置1控制器J794的组成部分，通过多媒体装置操作单元E380进行操作。
在MMI导航系统上，导航数据存储在SD卡上。
    在MMI高级导航系统中，导航数据存储在一个内部硬盘（HDD）中。

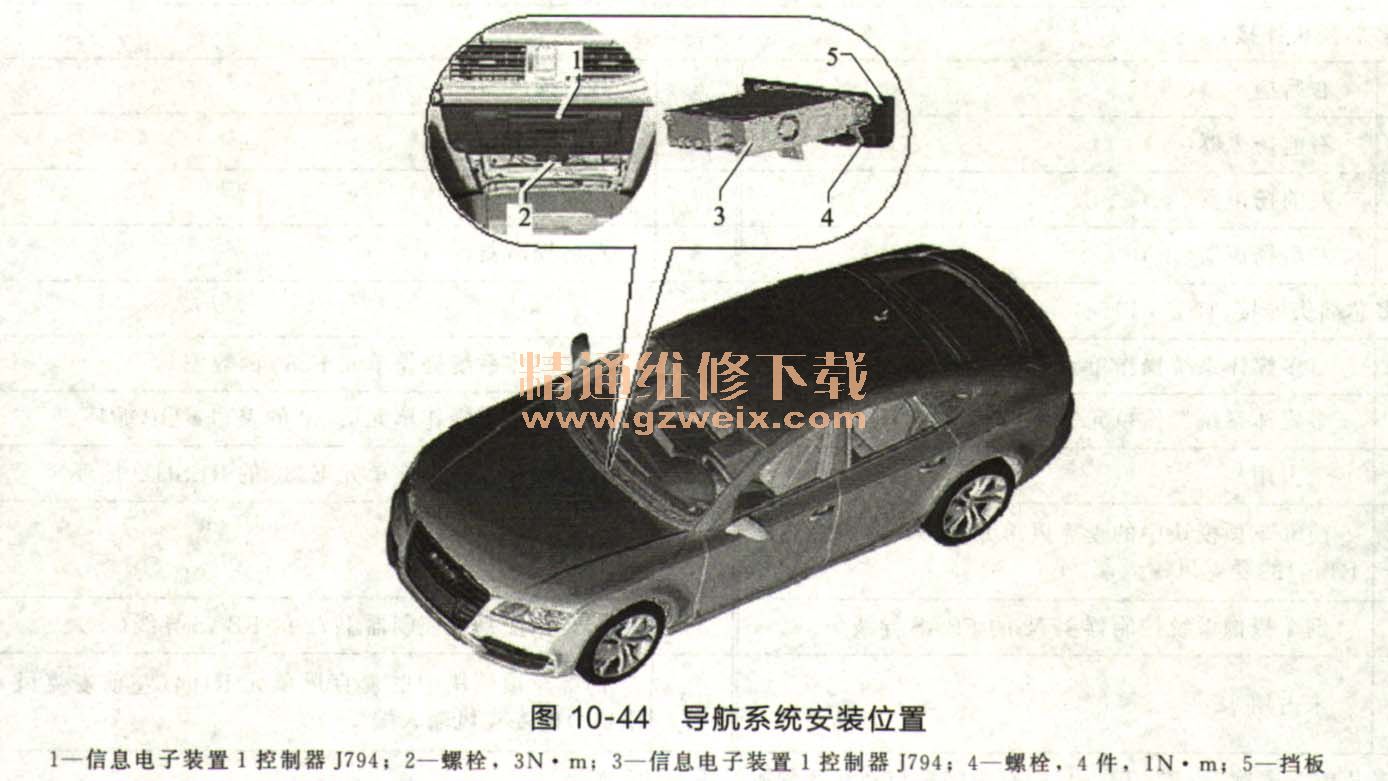

    导航系统安装位置如图10-44所示。

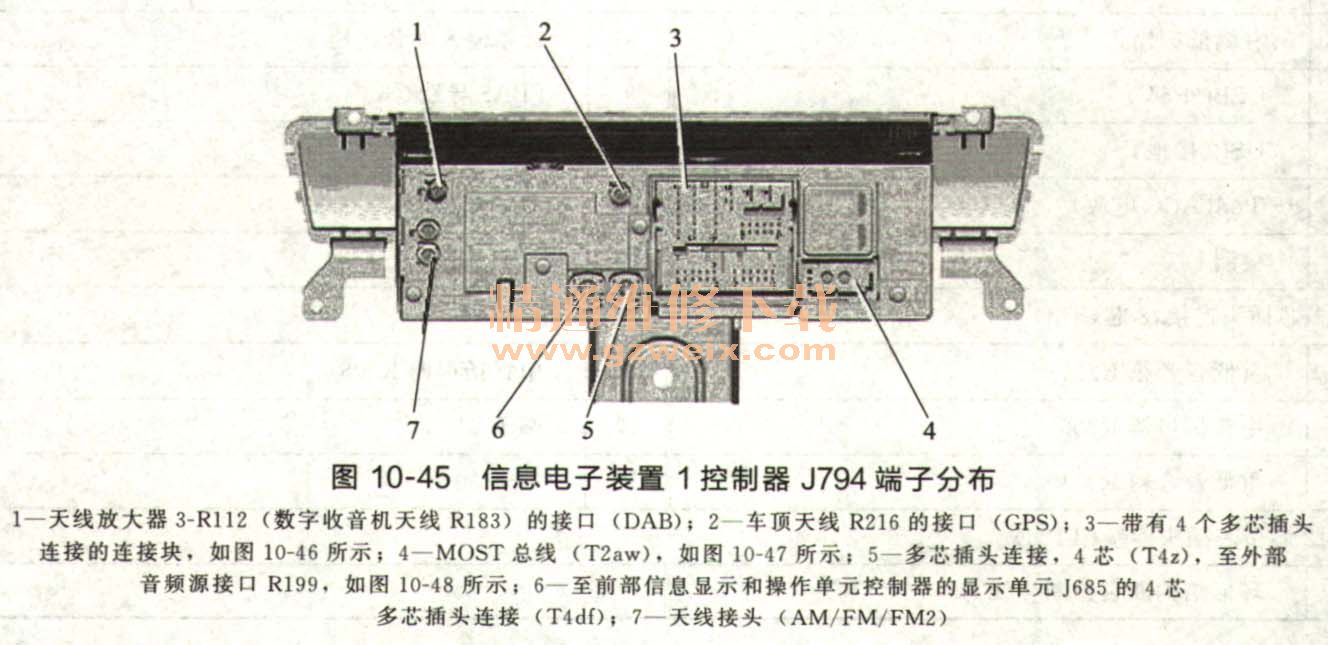

    MMI导航系统，7T2插头布置如图10-45所示。



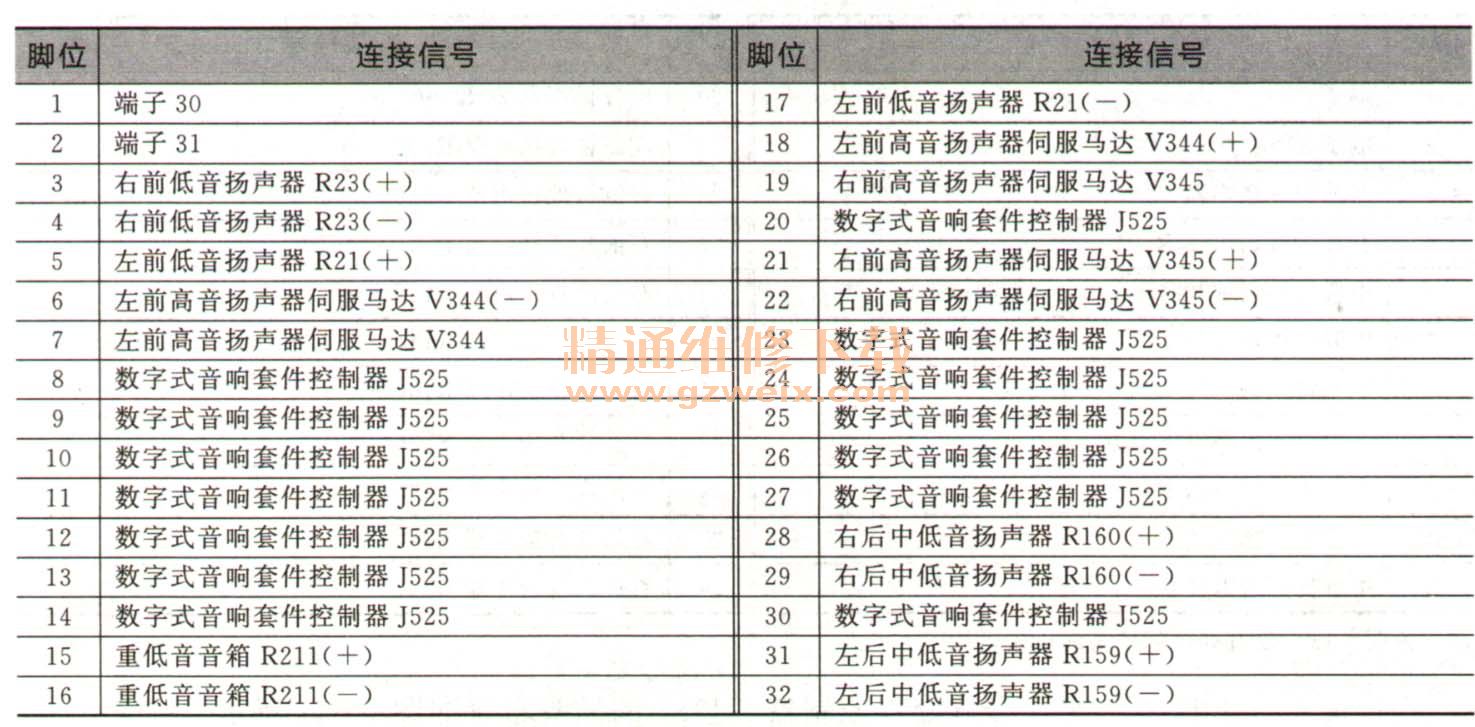

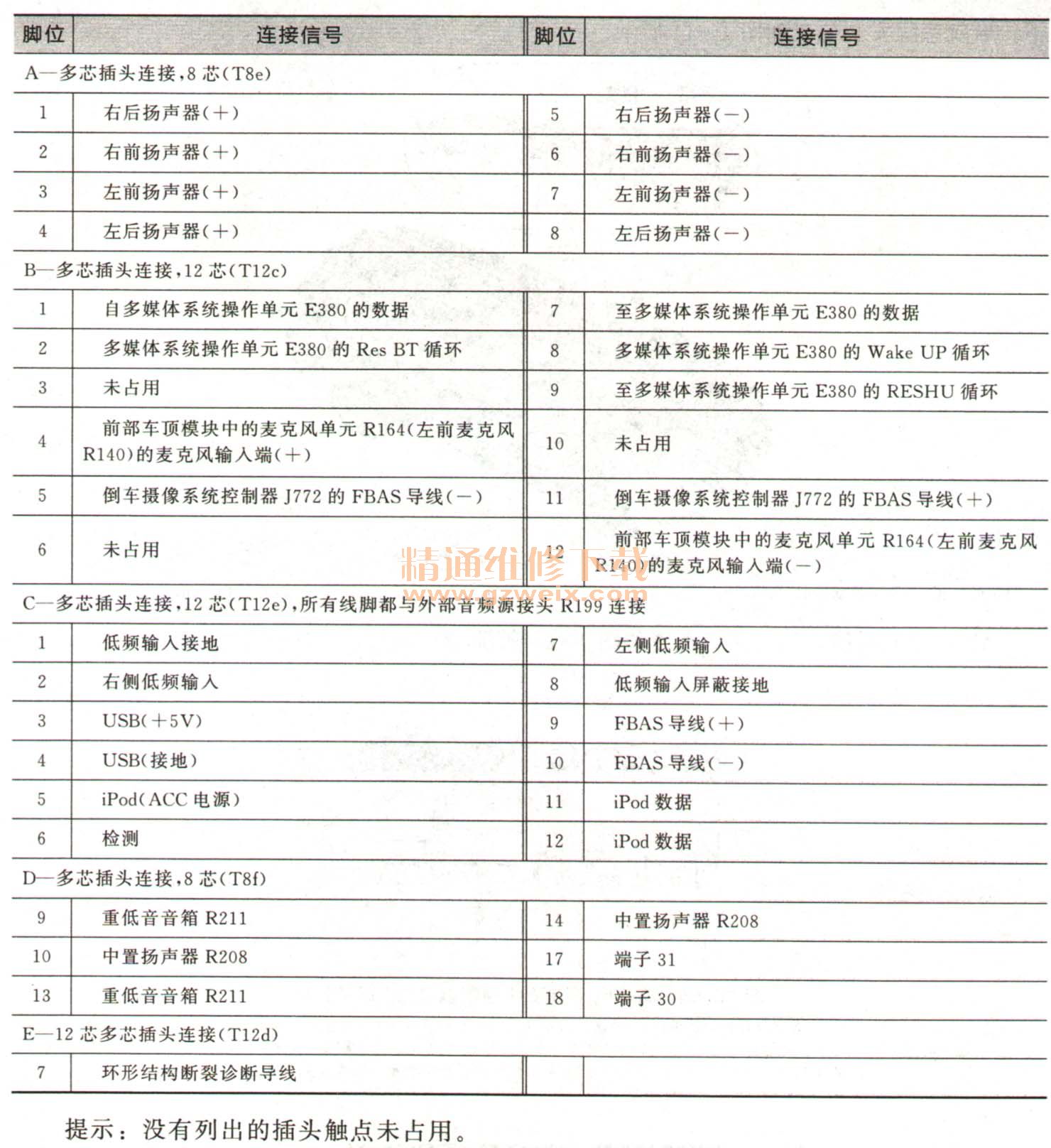

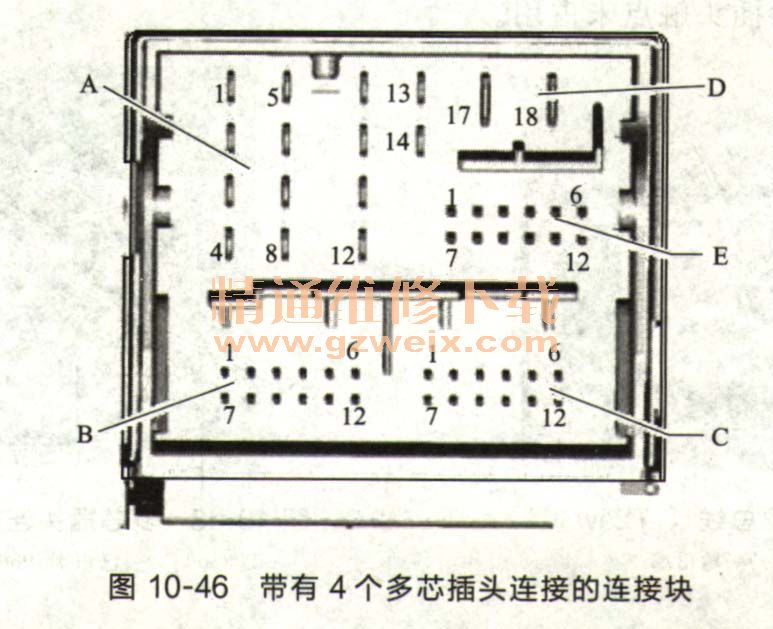

    提示：没有列出的插头触点未占用。





    提示：所有线脚都与外部音频源接头R199连续。

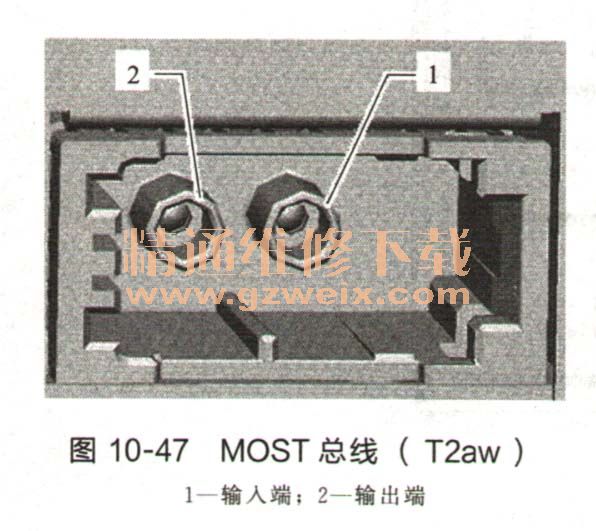

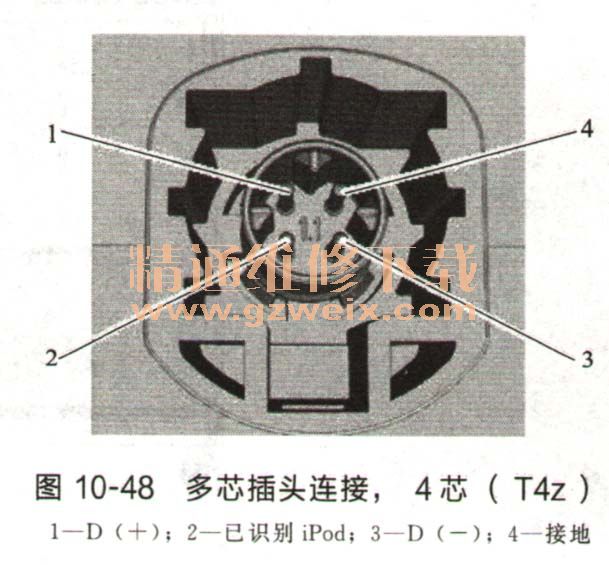

     4芯多芯插头连接（T4df）端子形状同T4z，所有引脚都与前部信息显示和操作单元控制器的显示单元J685连接。
    1—LVDS（一）；2—LIN；3—LVDS（＋）；4一接地。

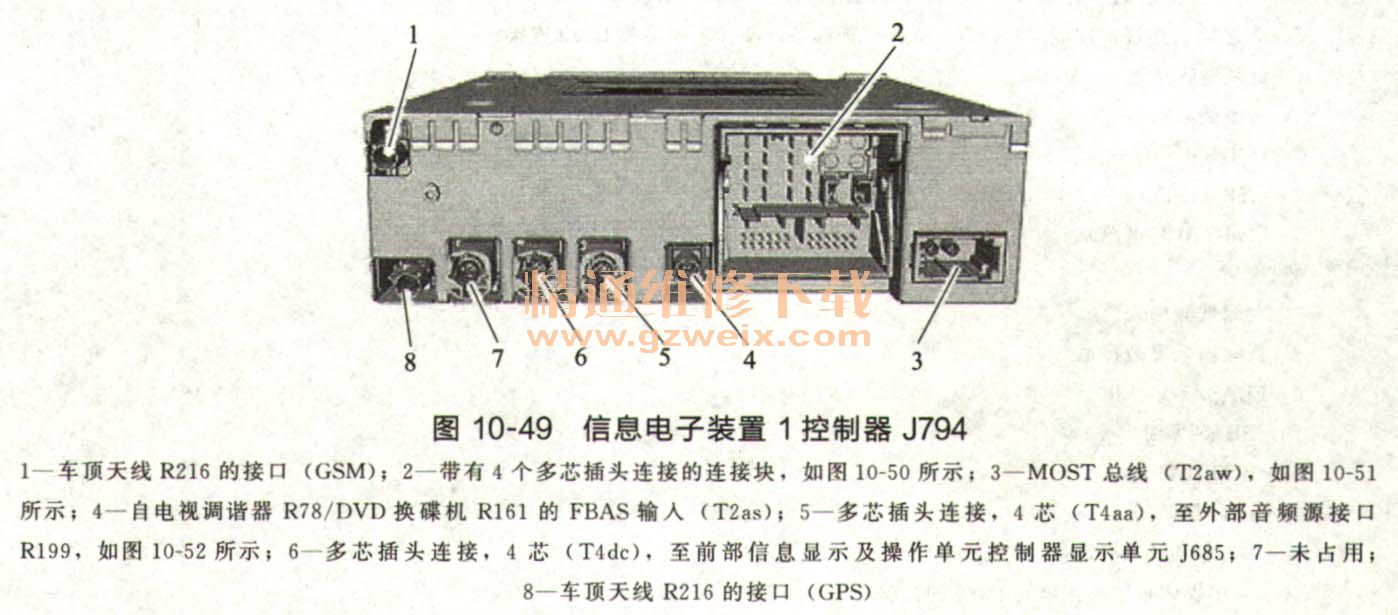

    MMI导航系统增强版7T6插头布置如图10-49所示。





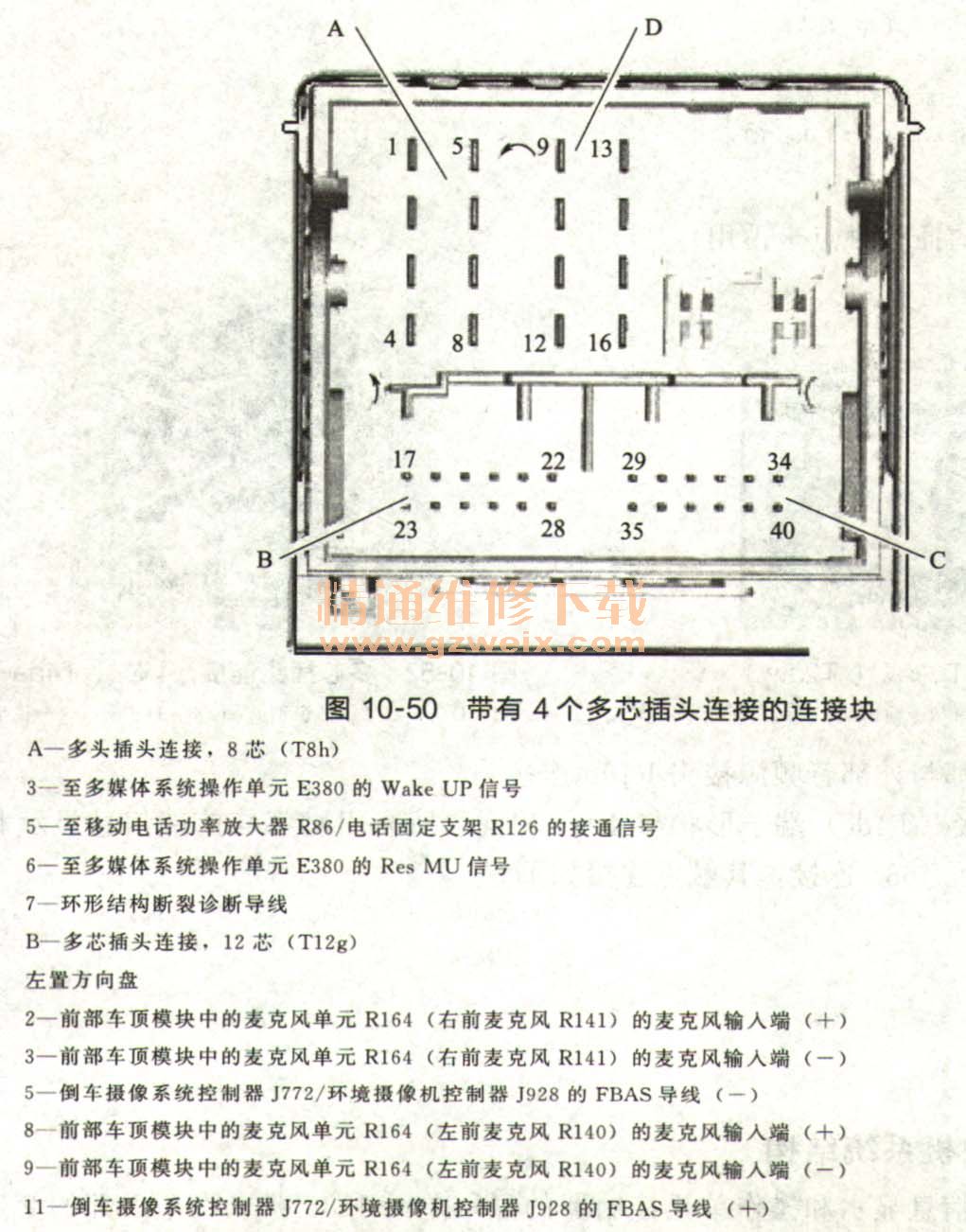

    提示：没有列出的插头触点未占用。






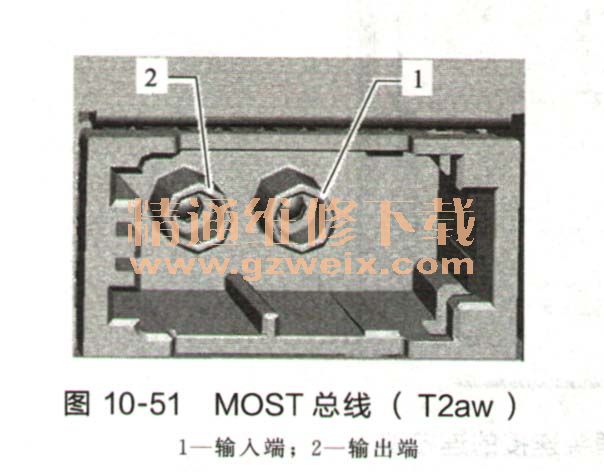

    提示：所有线脚都与外部音频源接头R199连接。

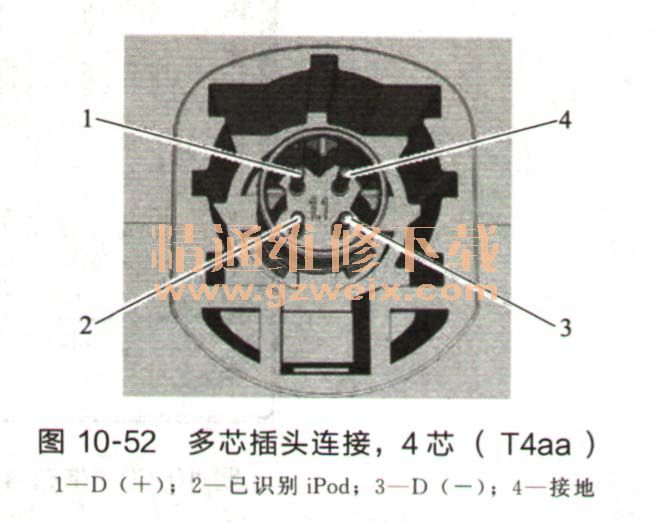

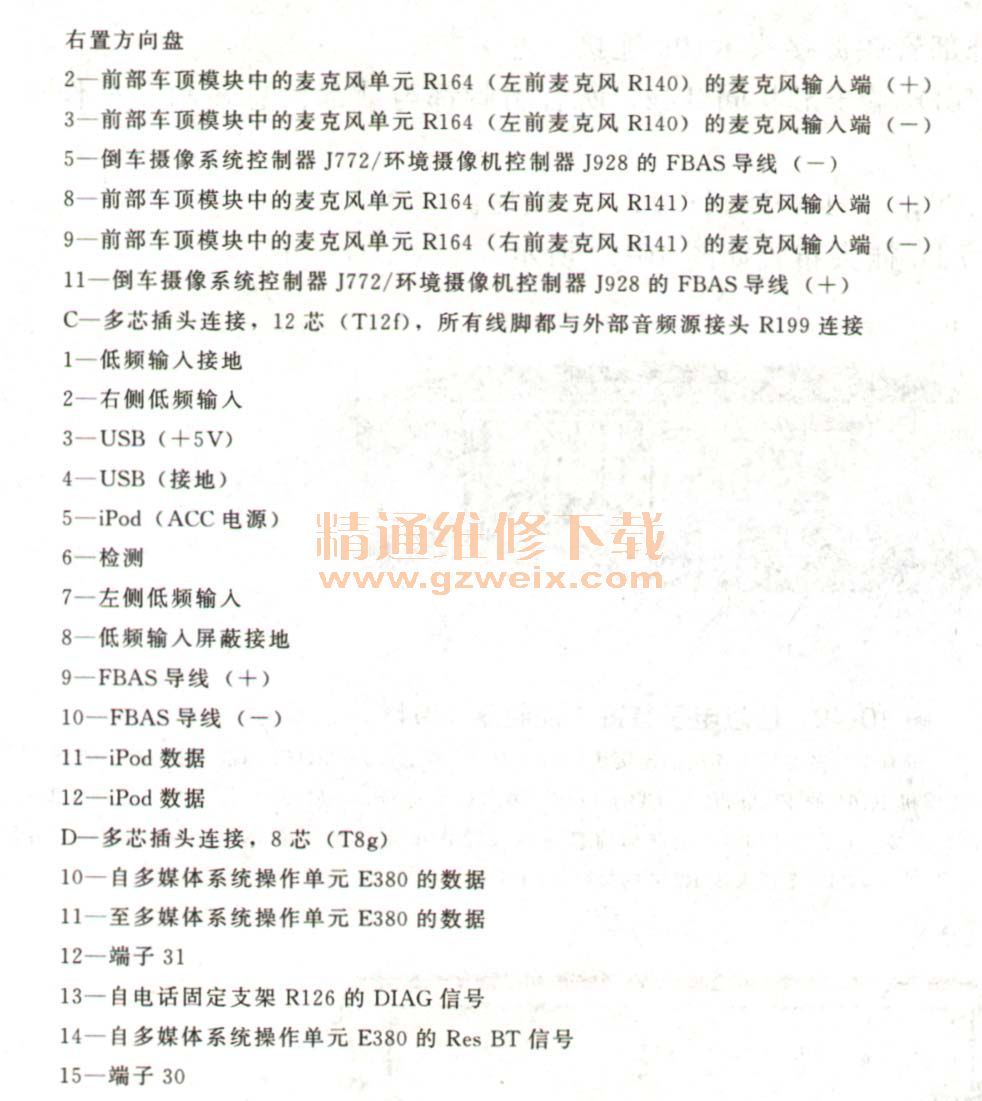

    4芯多芯插头连接（T4 dc）端子形状与T4aa相同，所有引脚都与前部信息显示和操作单元控制器的显示单元J685连接，其触点连接如下。
    1—LVDS（一）；
    2—LIN；
    3—LVDS（＋）；
    4一接地。
