奥迪A7音响系统结构
来源:本站整理  作者:佚名  2015-12-07 13:41:44

    音响装置提供如下两种系统。
  (1)标准音响系统8RX
    ①左前和右前车门内各一个扬声器。
    ②仪表板左侧和右侧各一个扬声器。
    ③左后和右后车门内各两个扬声器。
  (2)优质音响系统(BOSE)8RY
    ①左前和右前车门内各两个扬声器。
    ②仪表板左侧、中部和右侧各一个扬声器。
    ③左后和右后车门内各两个扬声器。
    ④左侧和右侧D柱内各一个扬声器。
    ⑤重低音音箱R211;在行李厢凹槽内。

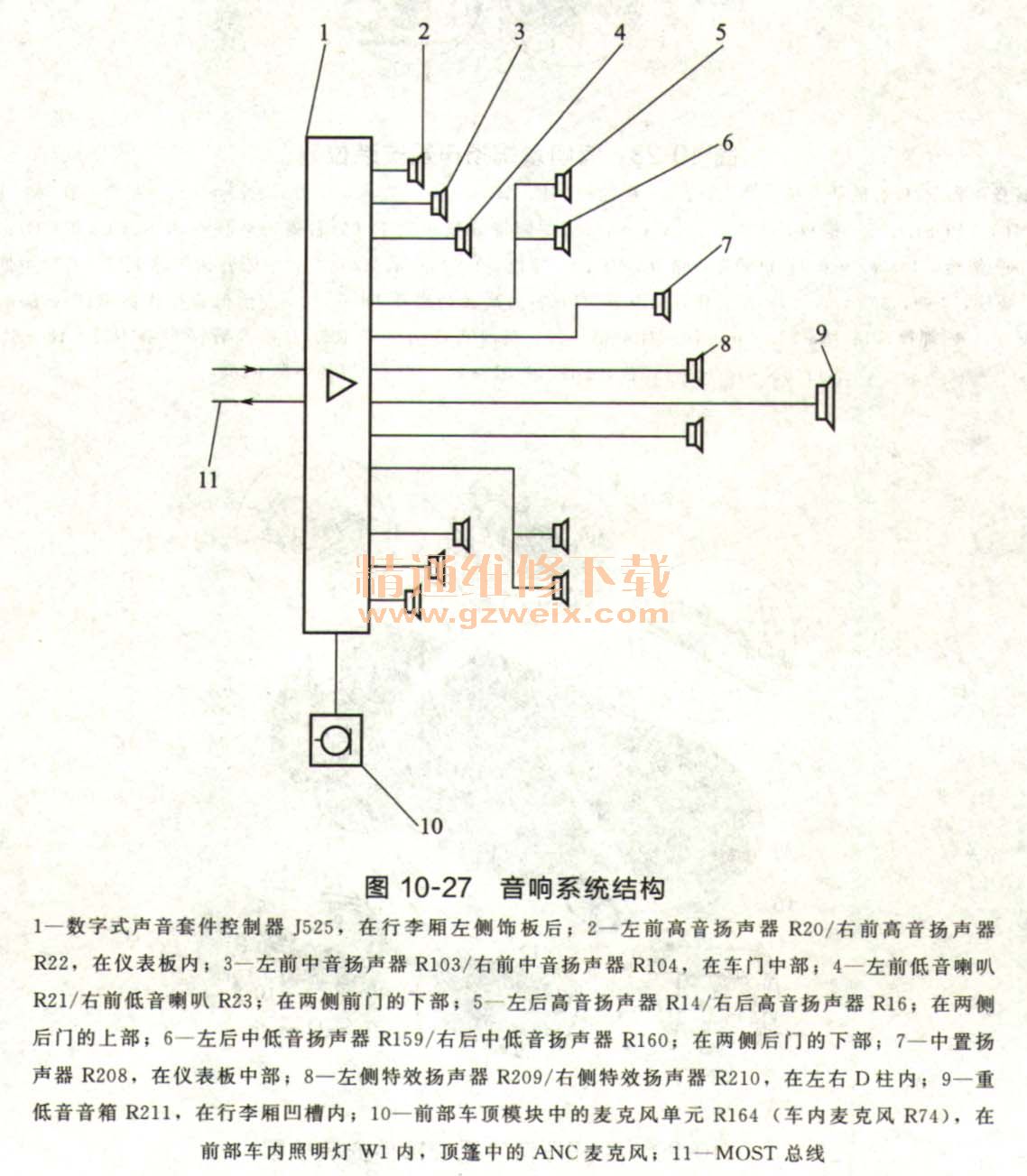

    数字音响套件控制器J525连接部件如图10-27所示。

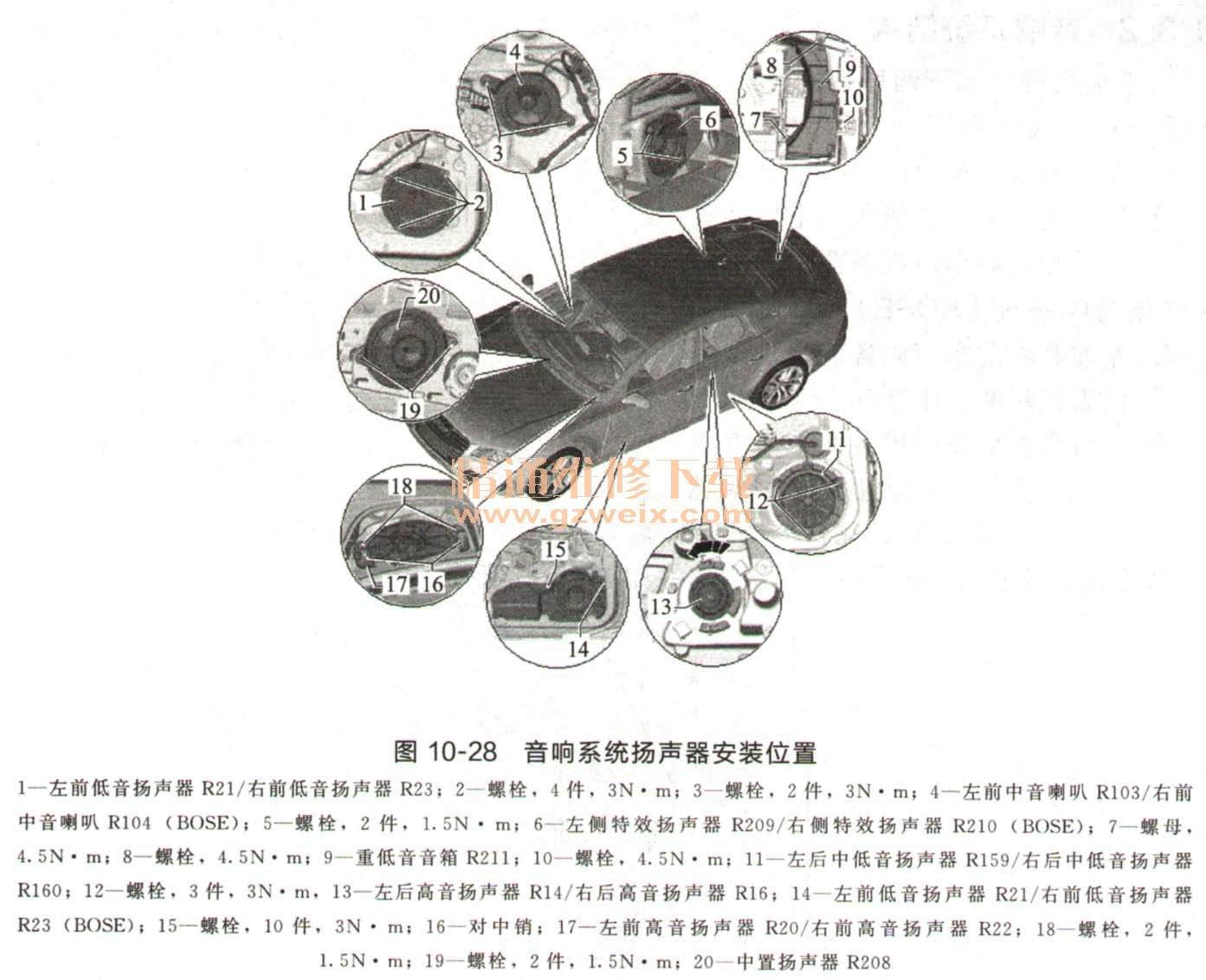

    标准/BOSE音响系统扬声器安装位置如图10-28所示。

    BOSE数字音响系统、音响扩大器和麦克风安装位置如图10-29所示。

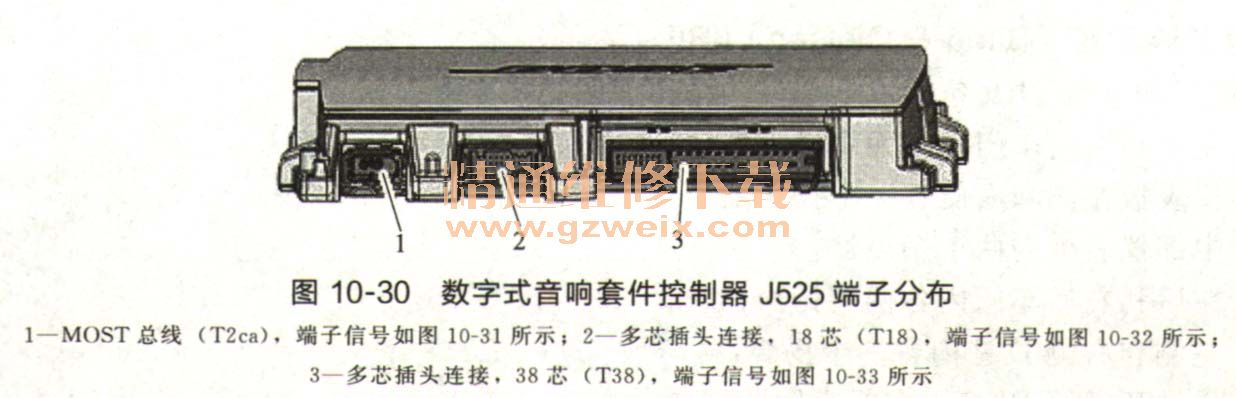

    BOSE数字式音响套件控制器J525的插头布置如图10-30所示。




    提示:没有列出的插头触点未占用。

(3)高级音晌系统(Bang&Olufsen)8RF
    高级音响系统8RF包抚以下部件,结构如图10-34所示。

    ①左前和右前车门内各两个扬声器。
    ②仪表板左侧和右侧各一个扬声器。
    ③中部仪表板内两个扬声器。
    ④左后和右后车门内各两个扬声器。
    ⑤左侧和右侧D柱内各一个扬声器。
    ⑥重低音音箱R211,在行李厢凹槽内。
    ⑦数字式音响套件控制器J525。
    ⑧数字式音响套件控制器2-J787。
    Bang & Olufsen音响系统扬声器安装位置如图10-35所示。
