奥迪A7车身尺寸数据
来源：本站整理  作者：佚名  2015-12-07 13:57:34



   （3）底板总成（豪华型车和旅行车一样）

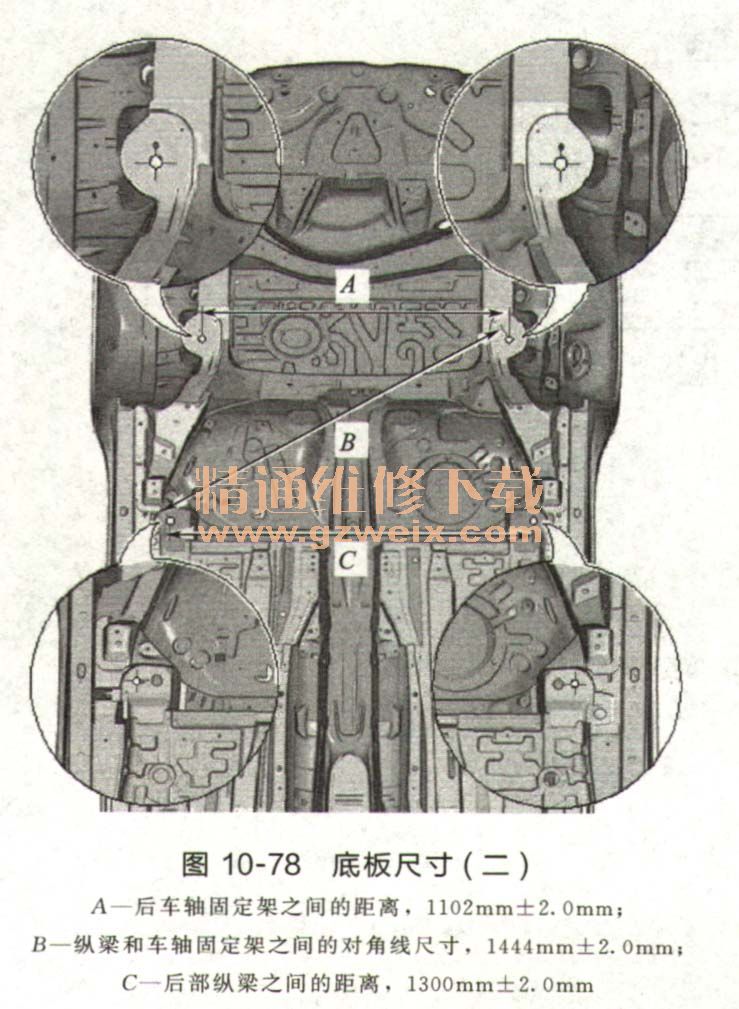

    底板总成尺寸测量点如图10-77、图10-78所示。



   （4）车身后部

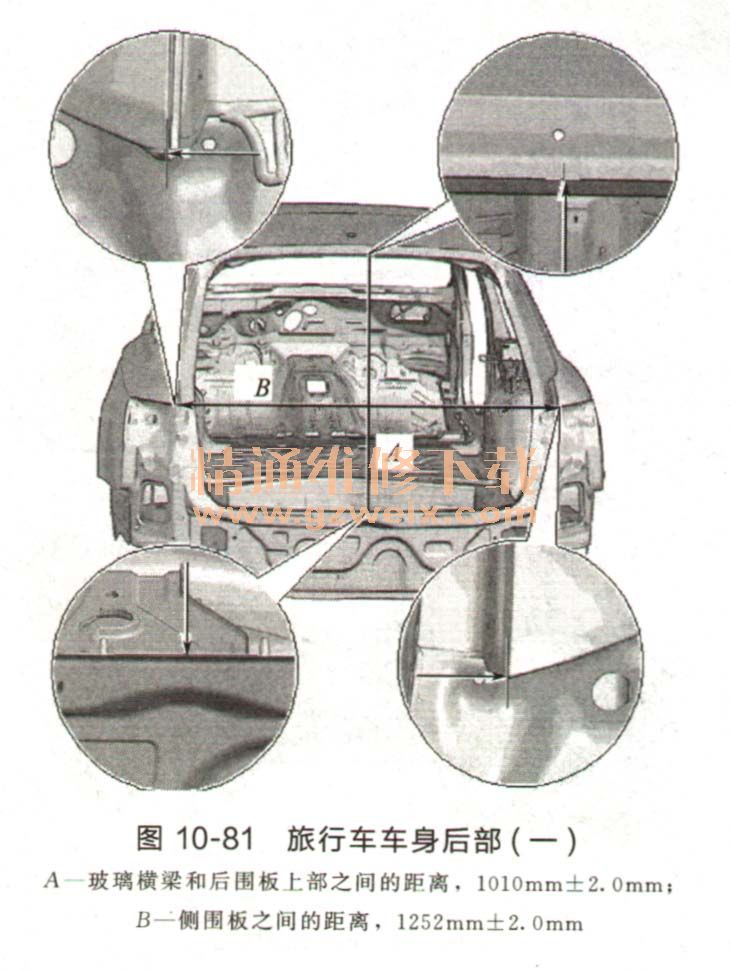

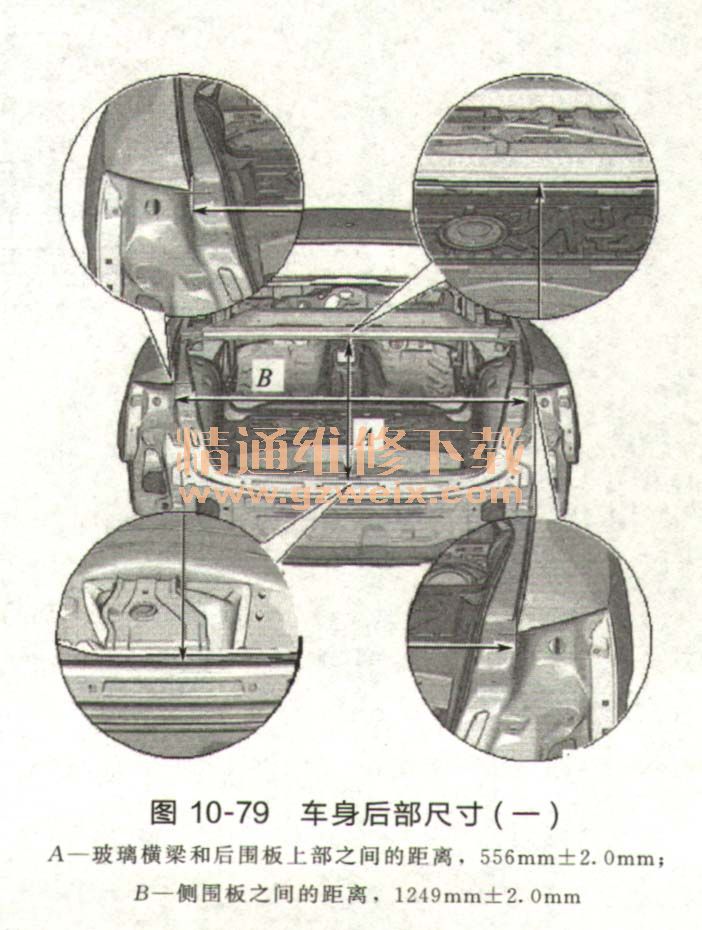

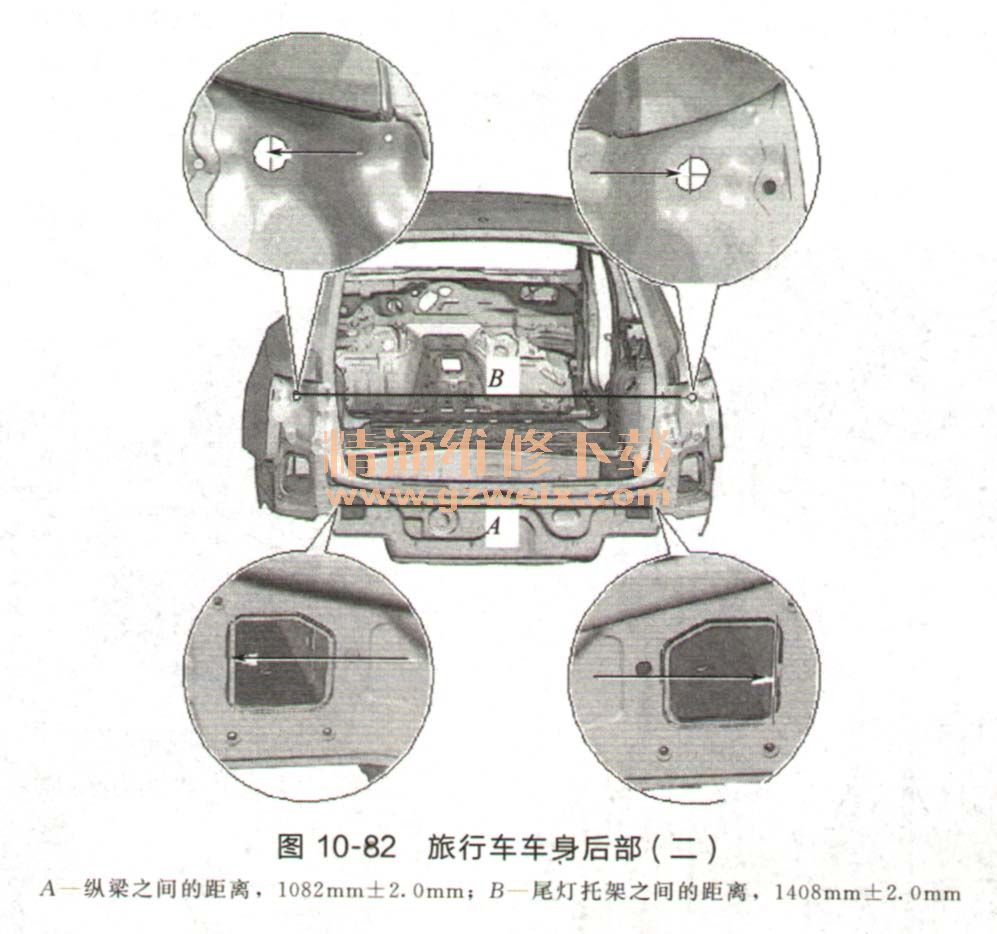

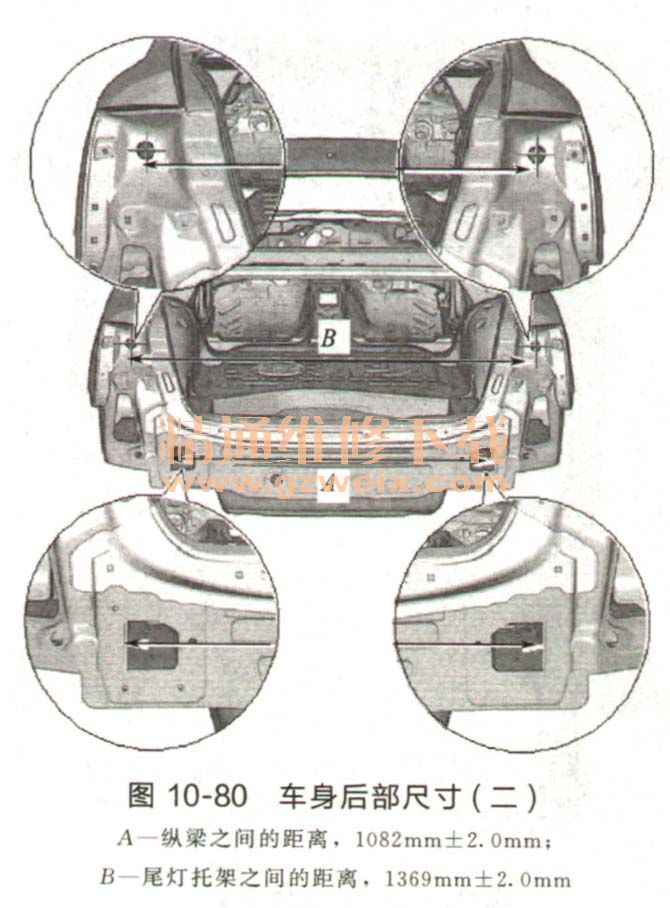

    车身后部尺寸测量点如图10-79～图10-82所示。






上一页  [1] [2]
