进口奥迪TT轿车前驱6挡手动变速器02S
来源：本站整理  作者：佚名  2015-12-08 16:12:11


    驱动轴、从动轴、差速器、换挡拨叉轴部件分解如图12-9所示。

    变速器驱动轴齿轮组分解如图12-10所示。

    变速器从动轴齿轮部件分解如图12-11所示。

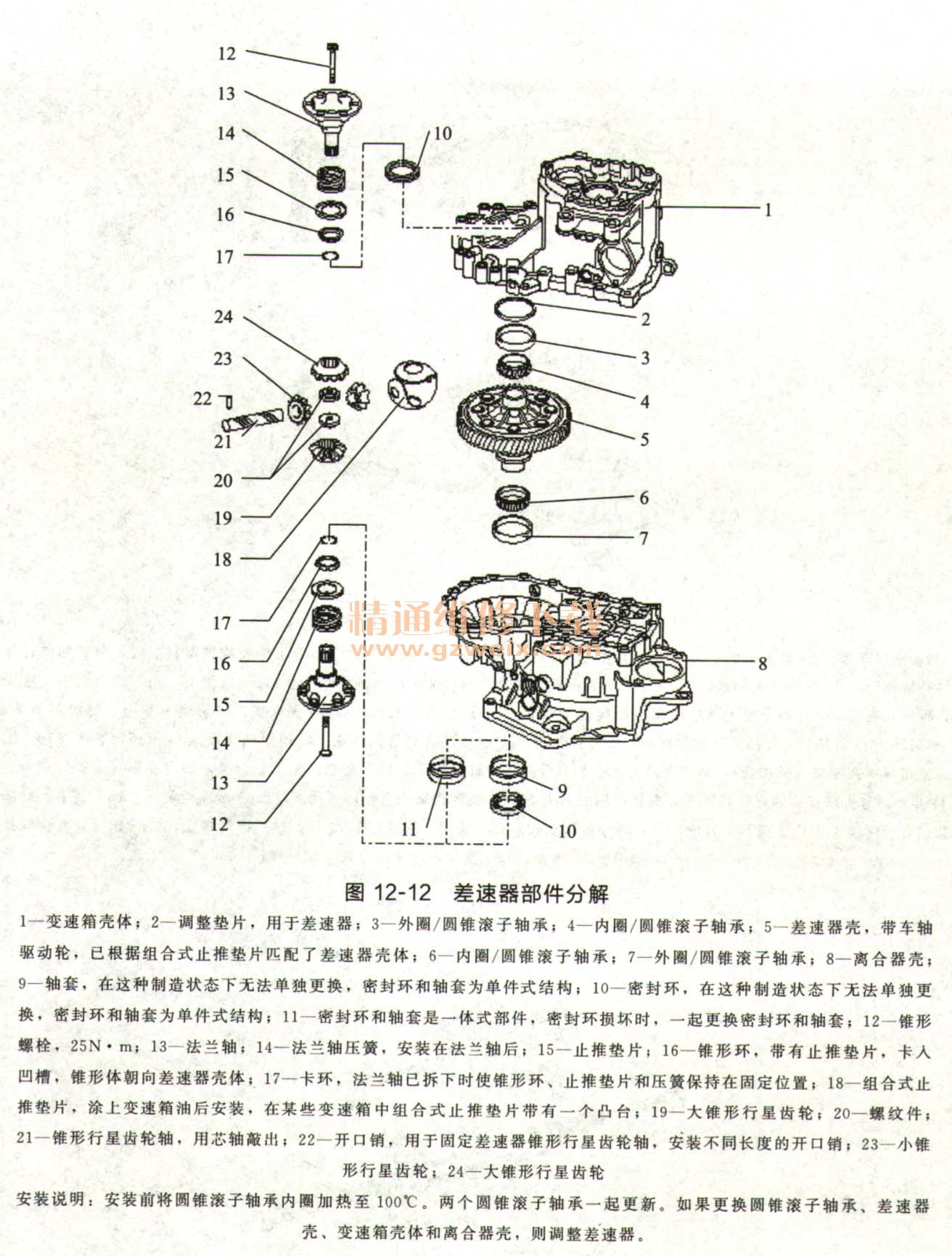

    变速器差速器部件分解如图12-12所示。
