2014款进口奥迪Q31.4L CHPB/CPTA发动机正时维修
来源:本站整理  作者:佚名  2017-02-09 14:07:13

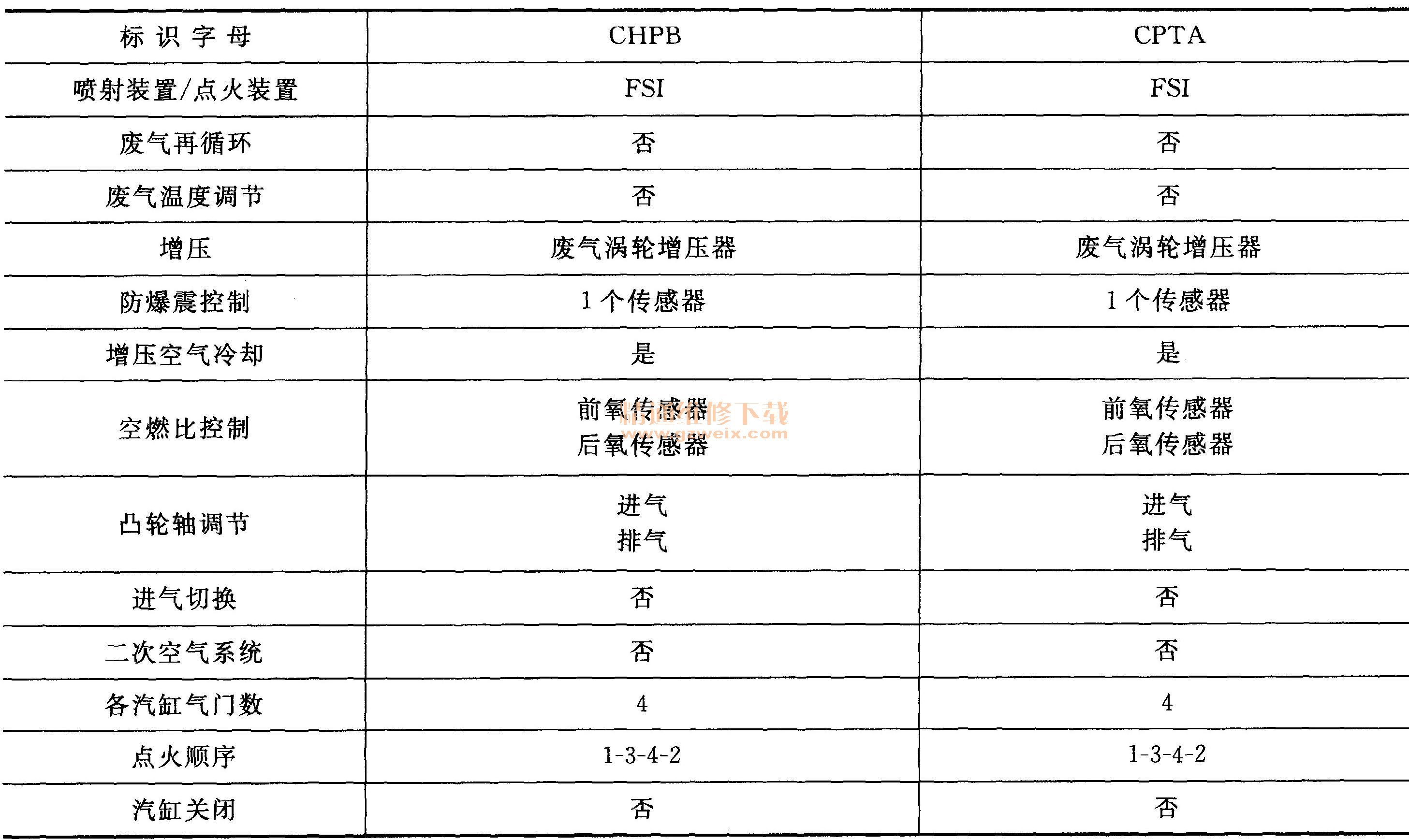

(1)发动机技术参数(见表4-2)


(2)发动机正时带单元结构分解
CPTA-发动机正时带单元结构分解如图4-4所示。

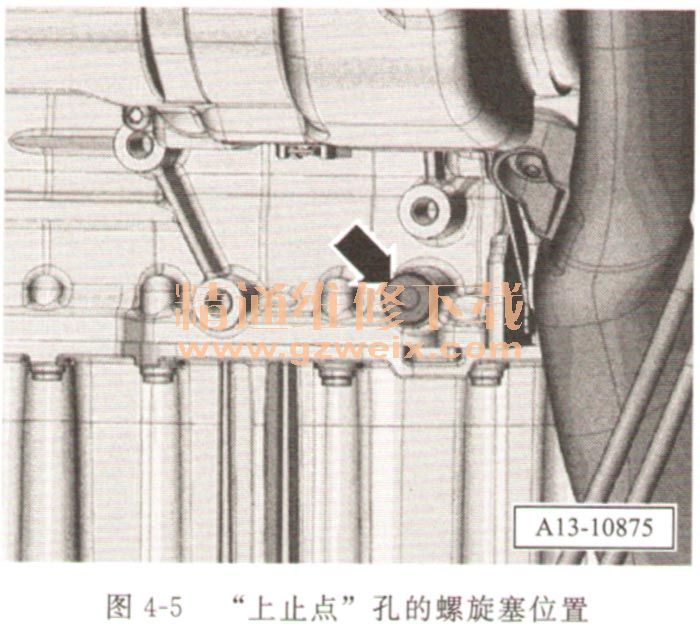

汽缸体内“上止点”孔的螺旋塞位置如图4-5所示。

提示:如有损坏,更换O形环,以30N·m的力矩拧紧螺栓(箭头)。
(3)发动机正时带单元的拆却
    拆卸所需要的专用工具(见图4-6)有扭矩扳手VAS 6583、固定支架T10172和适配接头一T10172/1-、固定螺栓T10340、固定支架T10475、环形扳手SW 30 T10499、扳手头SW13 T10500。

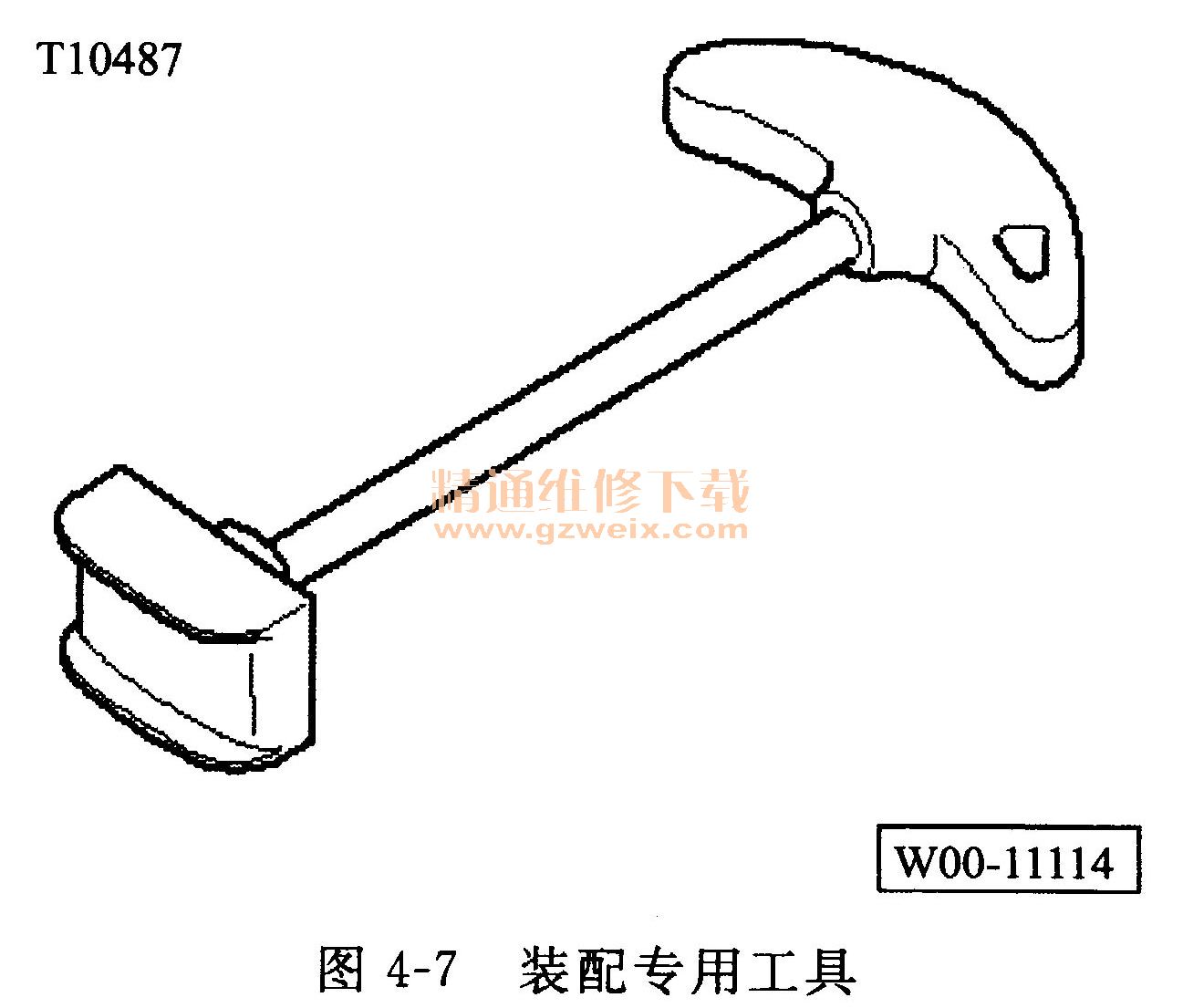

装配专用工具T10487如图4-7所示。

凸轮轴固定装置T10494如图4-8所示。

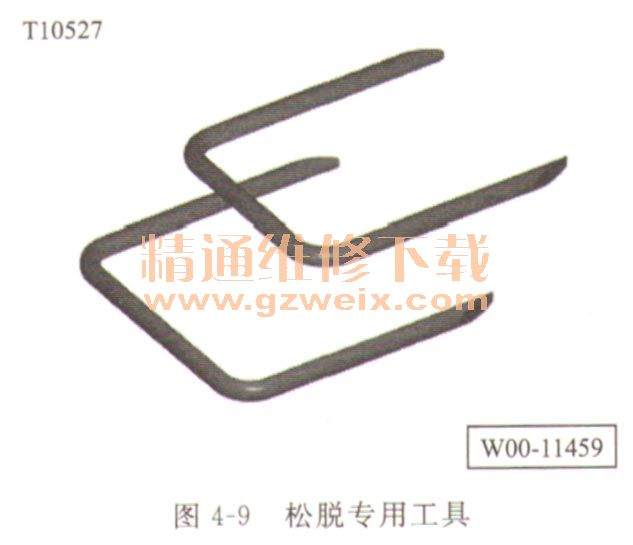

松脱专用工具T10527和T10527/1如图4-9所示。

[1] [2] [3] [4] [5] [6]  下一页
