进口奥迪R8车身尺寸数据
来源:本站整理  作者:佚名  2015-12-09 09:53:40

   (1)后部底板总成

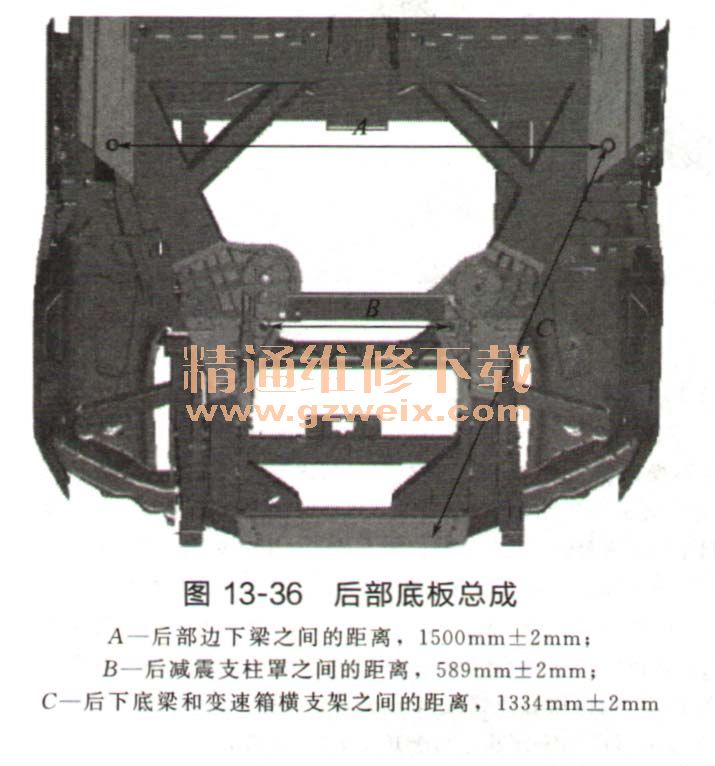

    后部底板尺寸测量点如图13-36所示。

   (2)车身前部

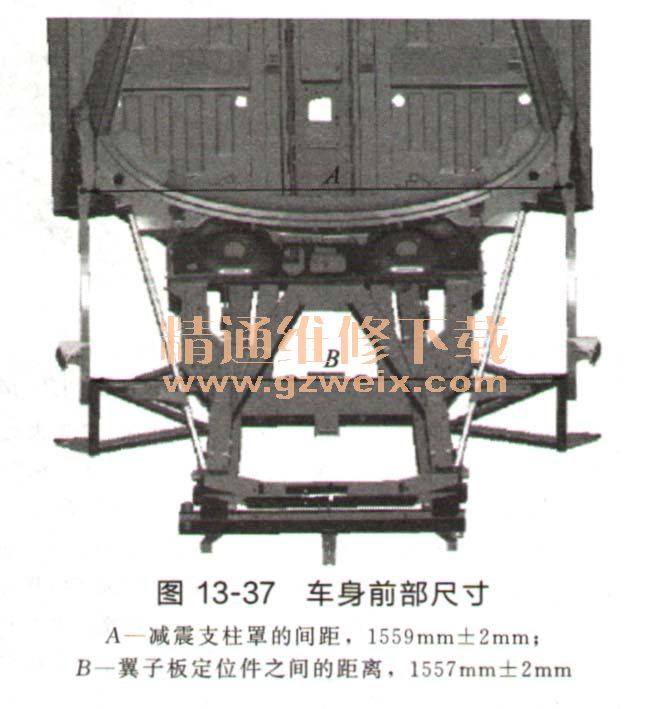

    车身前部尺寸测量点如图13-37所示。

   (3)车身中部
    车身中部尺寸测量点如图13-38、图13-39所示。



   (4)车身后部
    车身后部尺寸测量点如图13-40所示。

关键词:奥迪R8
