转向系统部件分解如图12-14所示。

    转向器Ⅱ代和Ⅲ代的区别：2007年以后的奥迪TT开始批量时安装转向器Ⅱ代。在2008年款中，转向器Ⅲ代替代了转向器Ⅱ代。
    带转向器Ⅱ代的车辆可以将其改装为转向器Ⅲ代。将转向器Ⅱ代改装为转向器（Ⅲ代）时，必须另外更换一条电导线3。
    在安装状态下，可通过紧固螺栓的数A区别这两种转向器。
    图12-15所示为转向器Ⅱ代。转向器Ⅱ代用4个螺栓8固定在副车架上，而转向器Ⅲ代仅用3个螺栓8固定在副车架上，另外还取消了卡圈9以及支架和像胶支座。

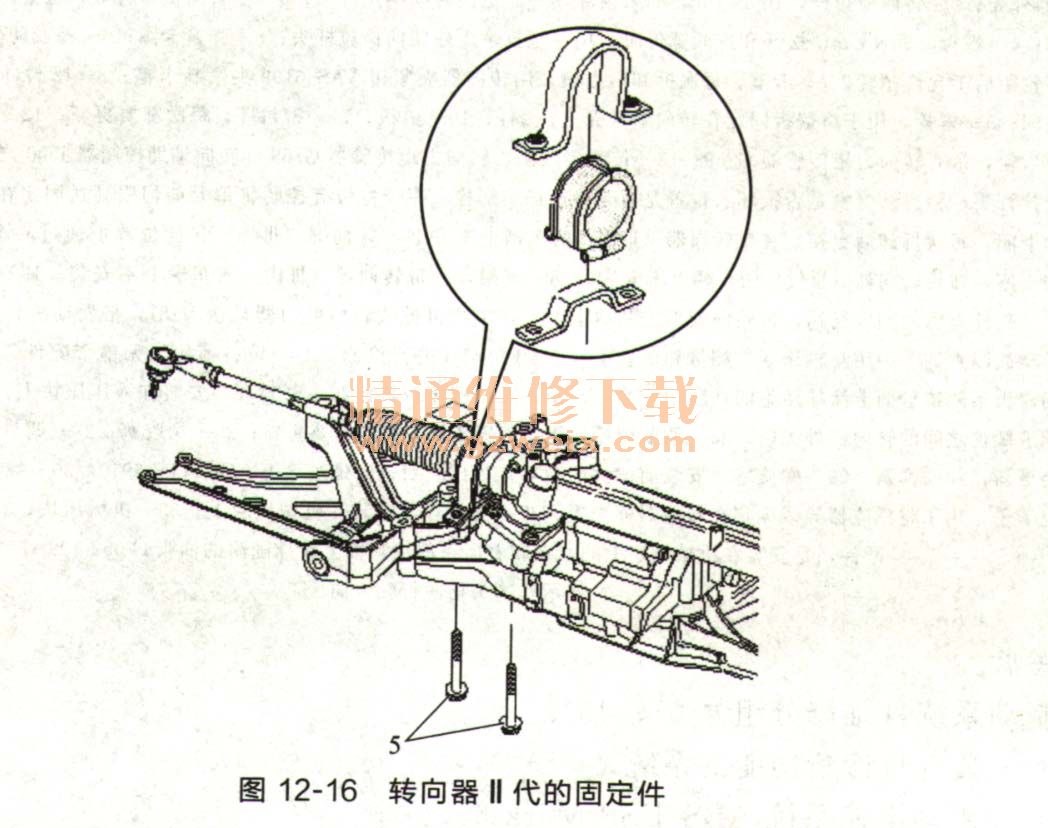

    图12-16所示为转向般Ⅱ代的固定件．转向器Ⅲ代上的维修和检修工作类似于转向器Ⅱ代。

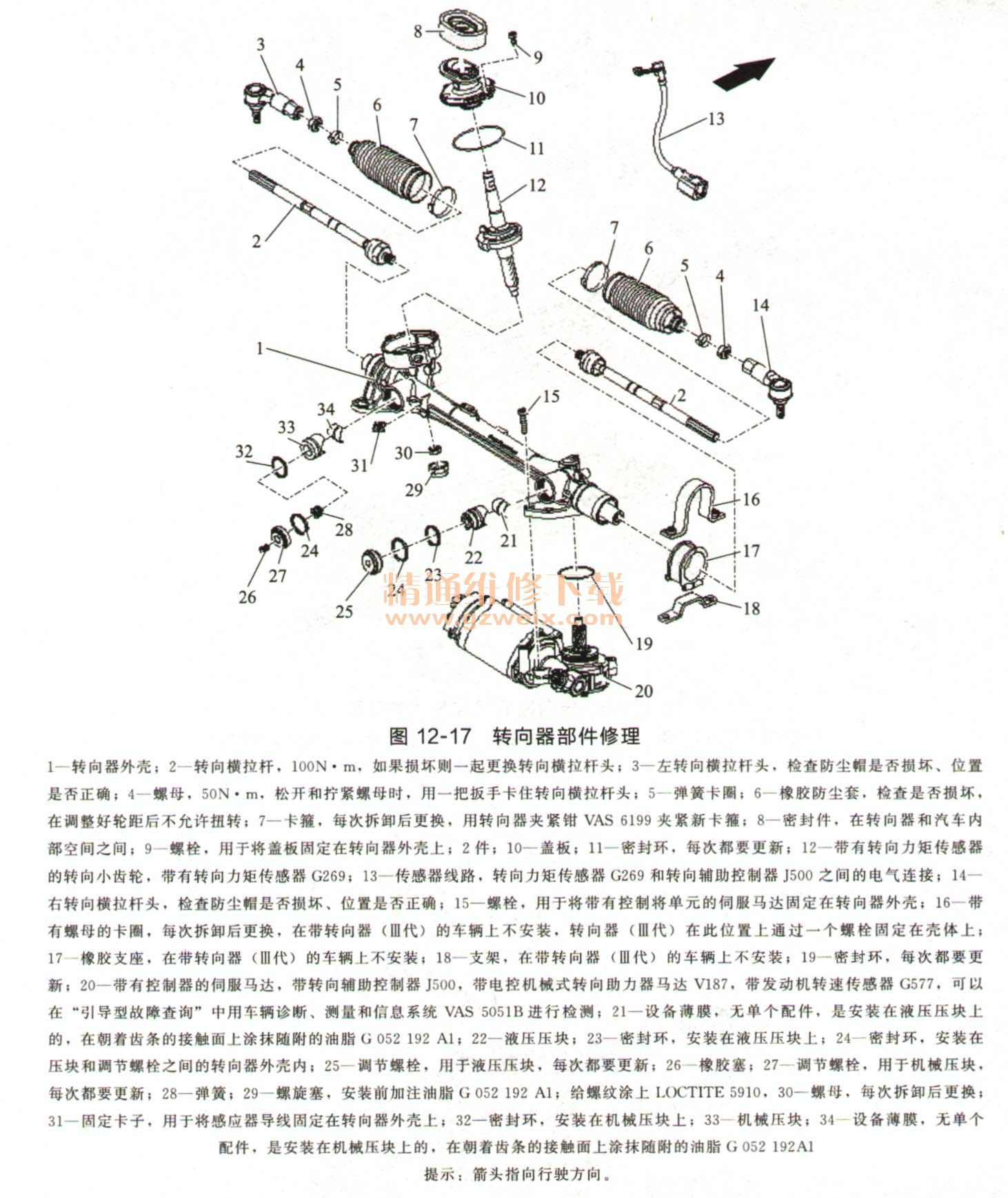

    转向器维修拆解如图12-17所示。

    校准转向角传感器G85的操作步骤如下（为此需使用车辆诊断、测量和信息系统VAS505X）。
    ①在显示屏上依次选择：
    a．底盘。
    b．制动系统（维修分组号01；45）。
    c. 01一具有自诊断功能的系统。
    d. 03—制动电控系统ABS/ESP Mark 60。
    ②在显示屏上选择您需要的功能：
    a. J104—ABS ASR ESP控制器功能。
    b. G85校准转向角传感器。
    ③进行ESP运行侧试和系统侧试。
