进口奥迪TT 轿车车身尺寸数据
来源：本站整理  作者：佚名  2015-12-08 16:54:23

   （1）前部底板总成

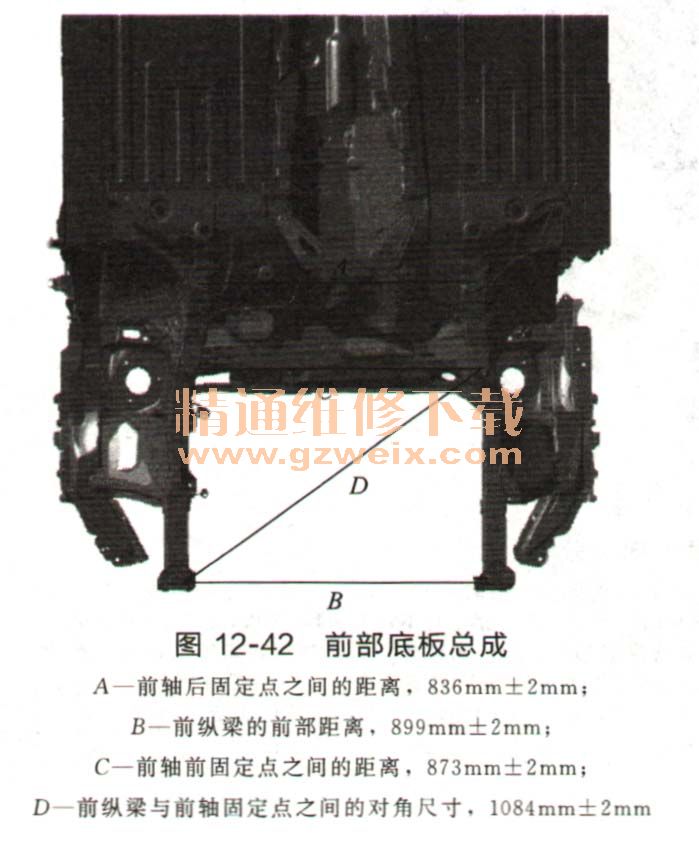

    前部底板总成尺寸测量点如图12-42所示。

   （2）后部底板总成

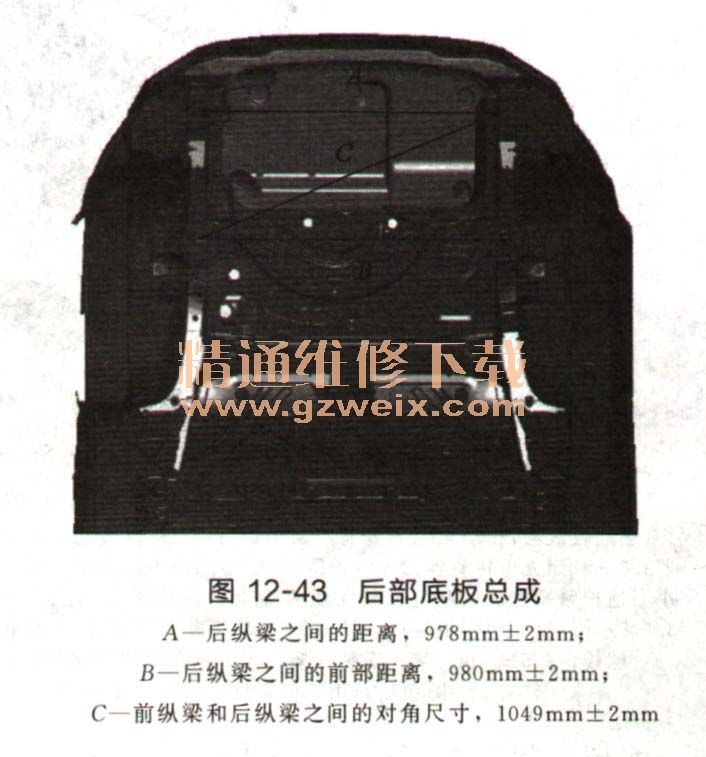

    后部底板总成尺寸测量点如图12-43所示。

   （3）车身前部

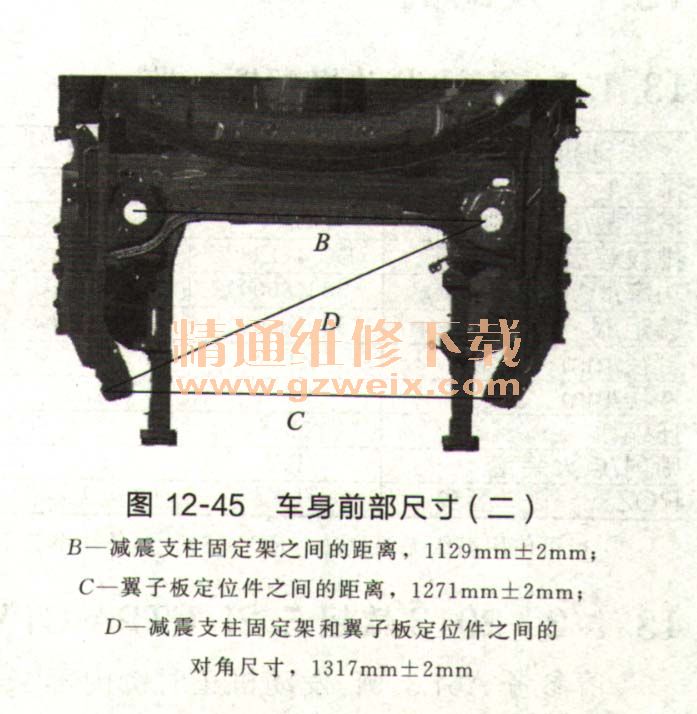

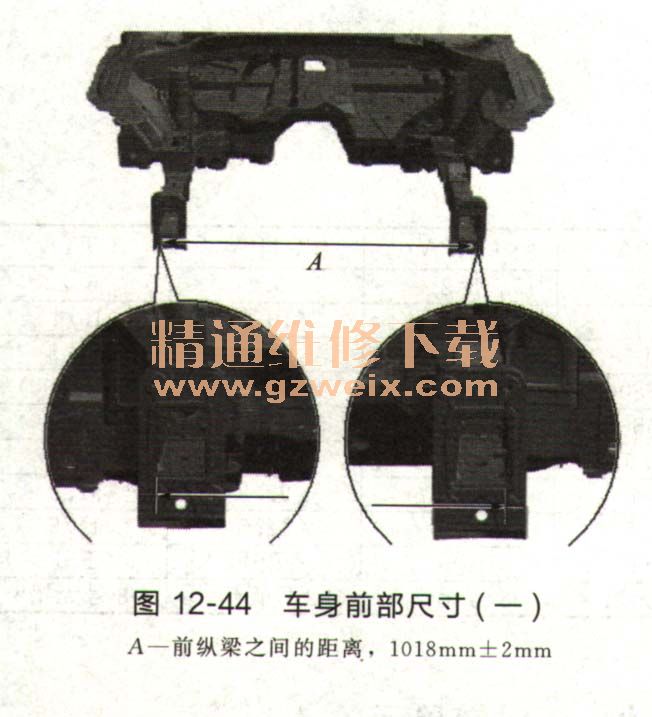

    车身前部尺寸测量点如图12-44、图12-45所示。


[1] [2]  下一页
