进口奥迪R8 7挡双离合变速器0BZ
来源：本站整理  作者：佚名  2015-12-08 17:03:51

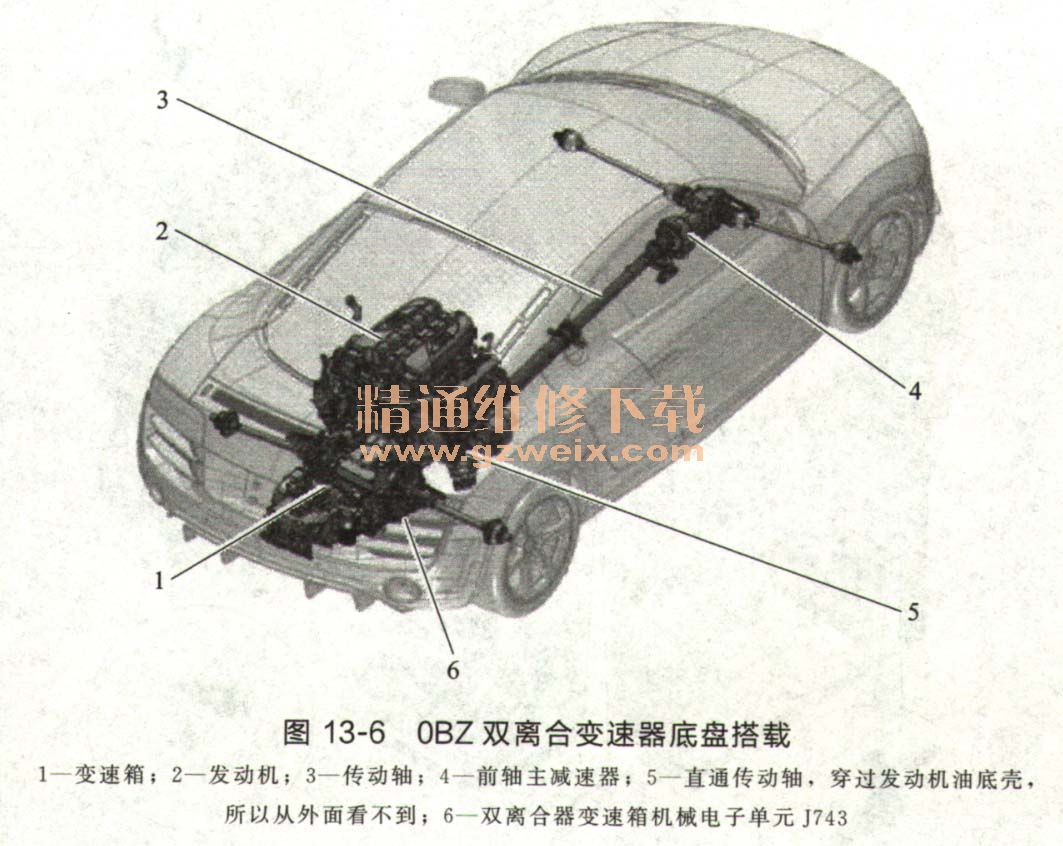

    7挡双离合变速器0BZ底盘搭载情况如图13-6所示。

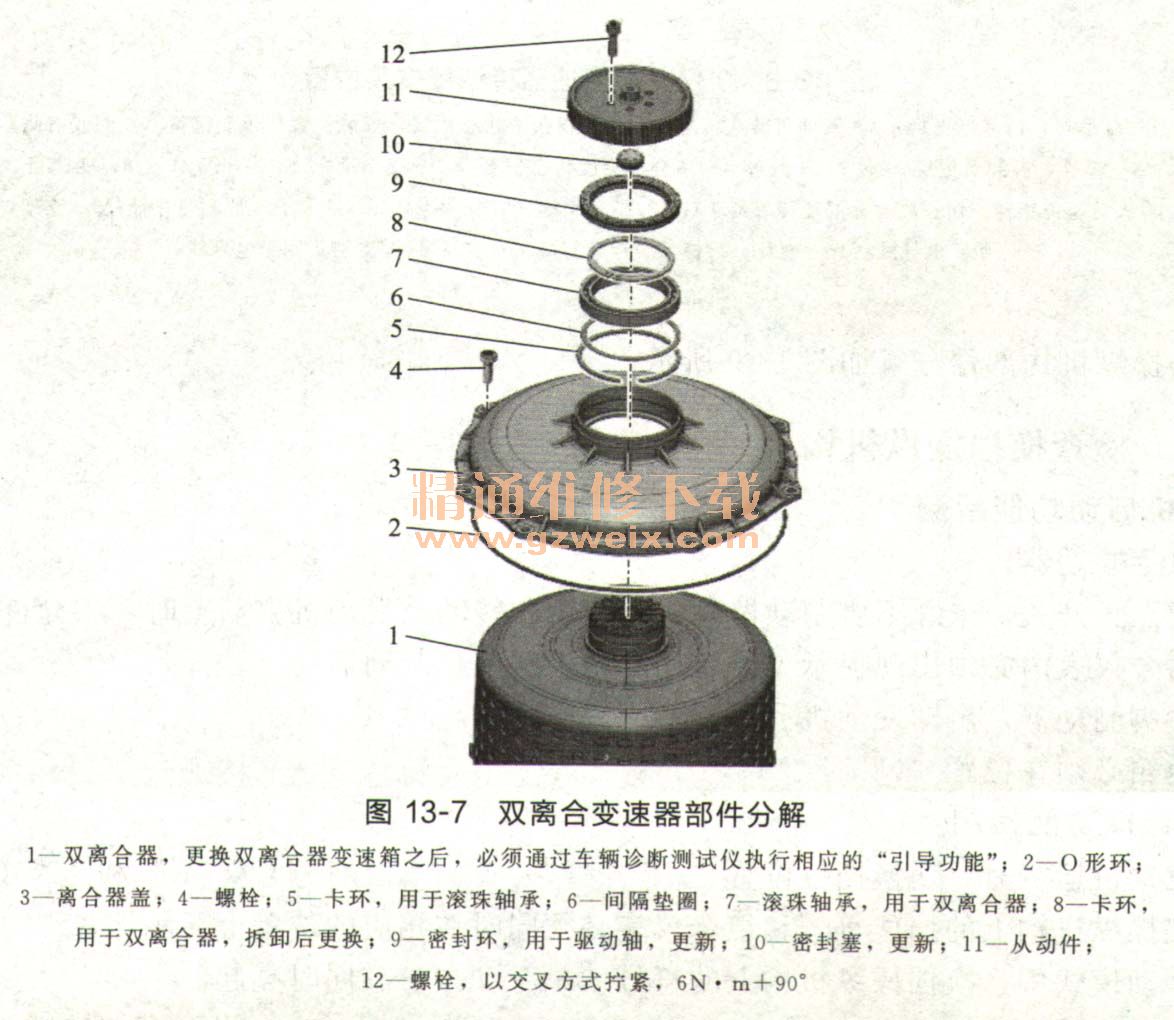

    双离合器部件分解如图13-7所示。

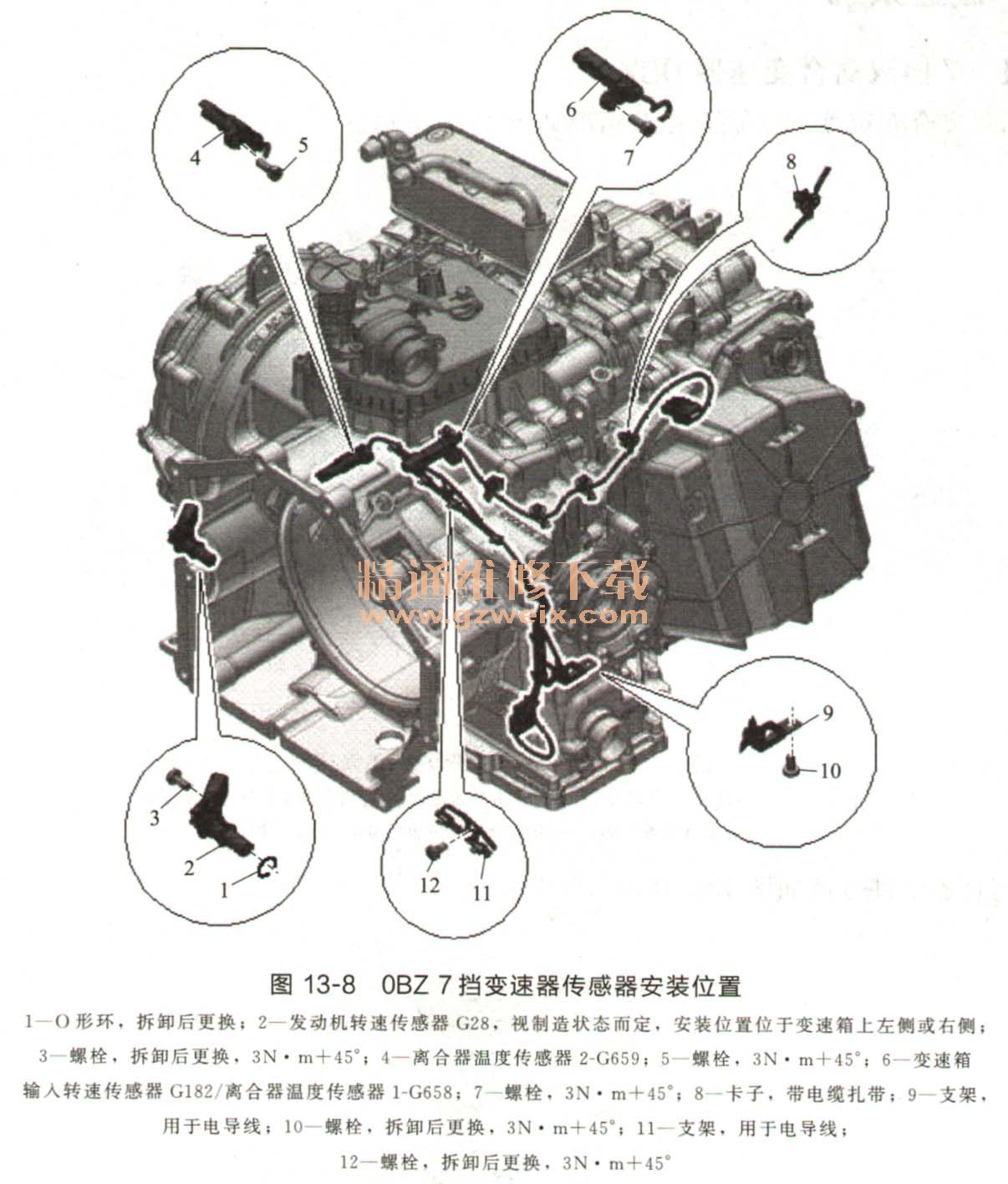

    变速箱壳体内的传感器安装位置如图13-8所示。

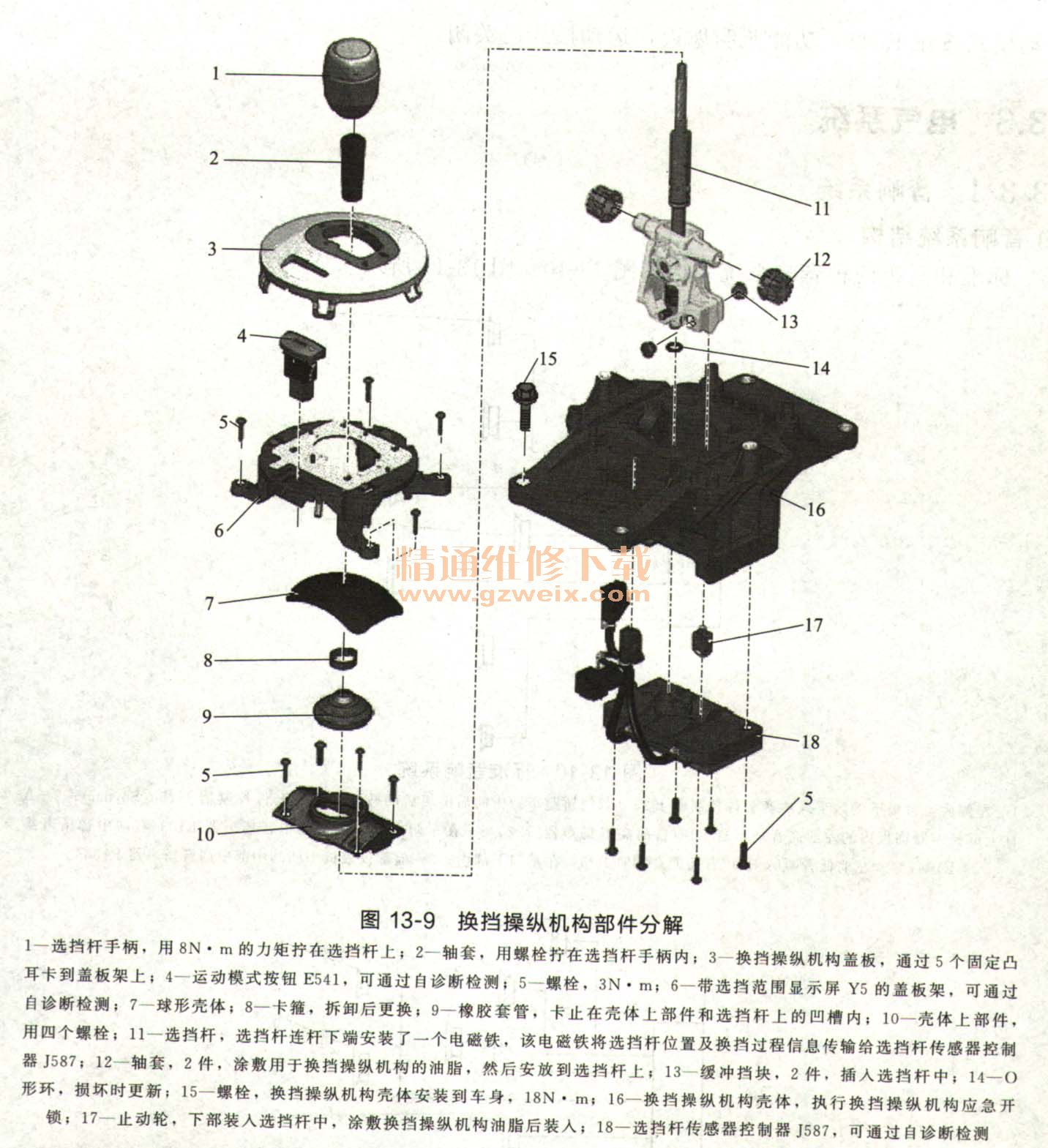

    换挡操纵机构部件分解如图13-9所示。

关键词：奥迪R8
