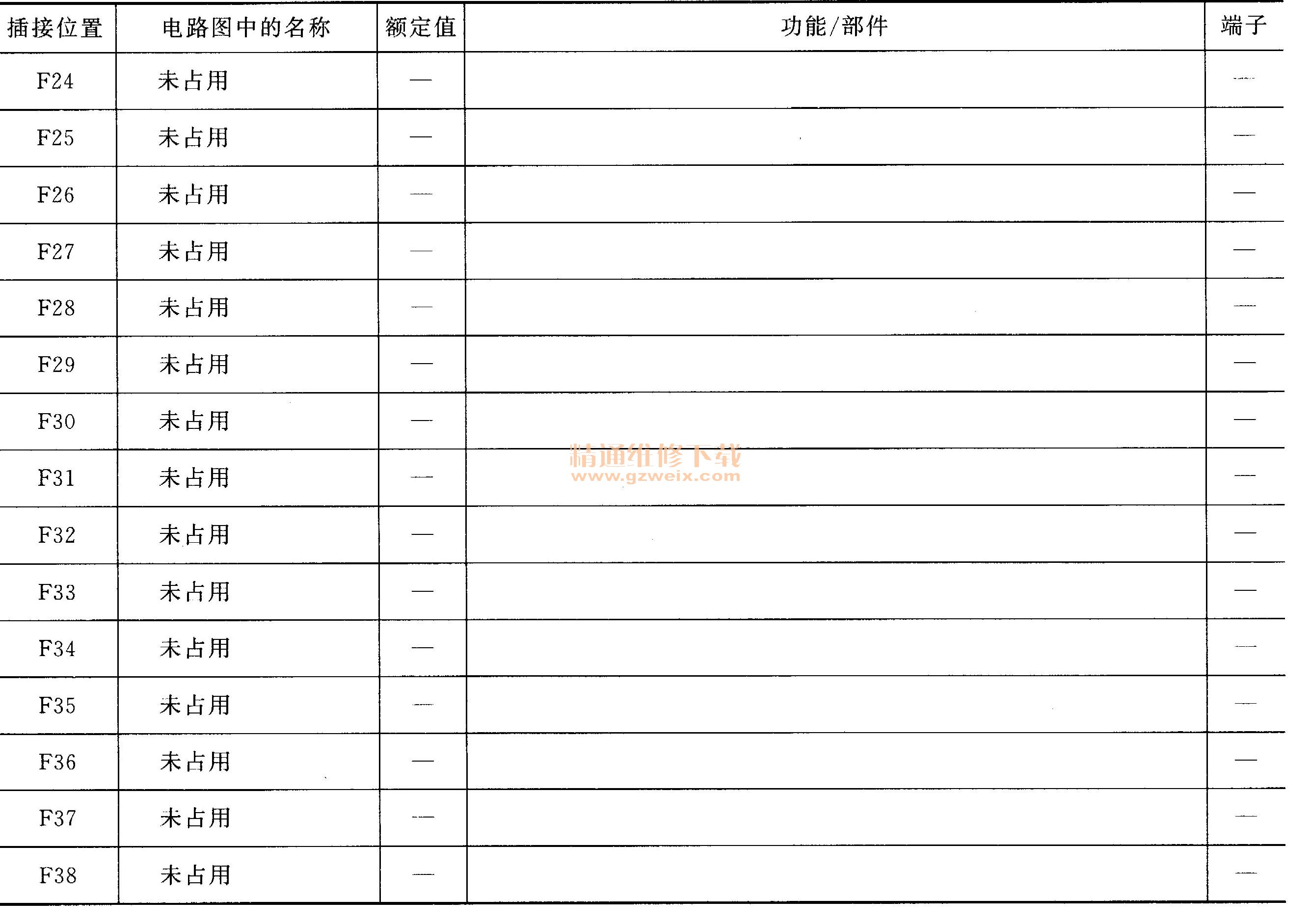

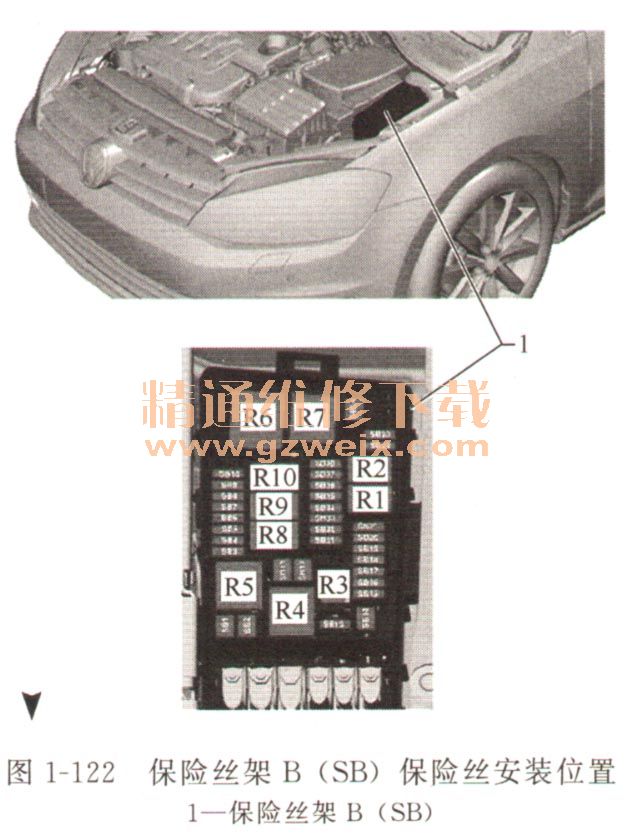

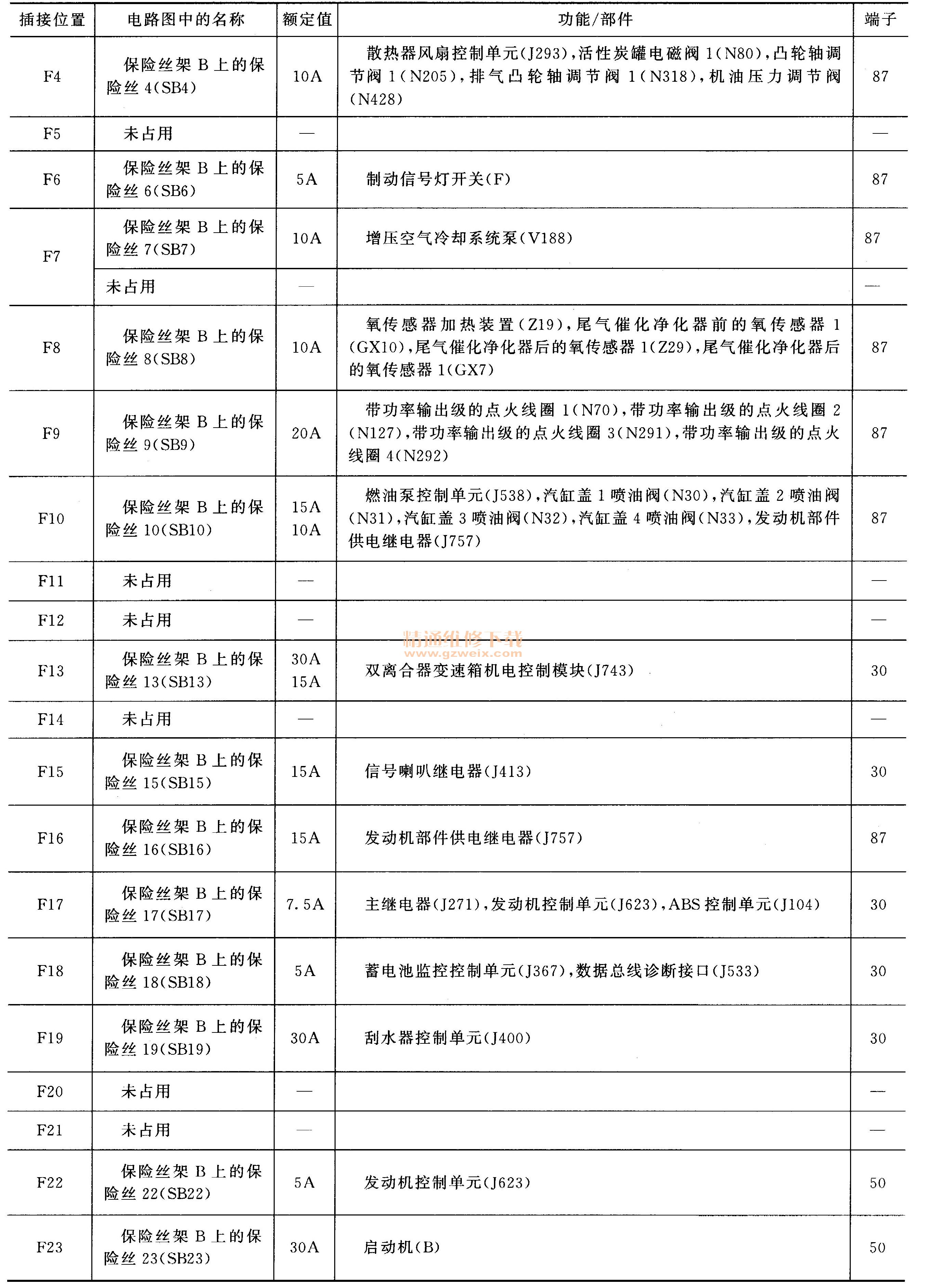

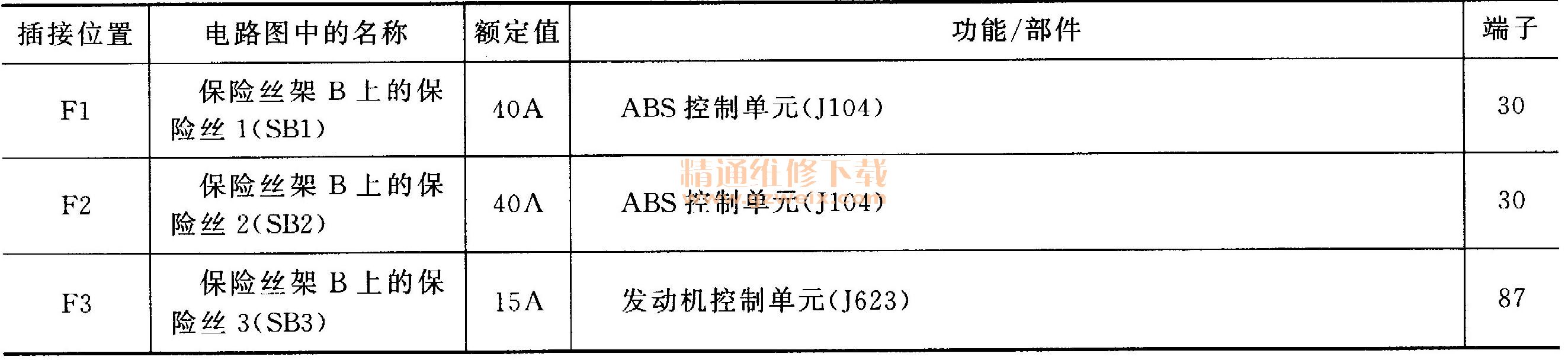

保险丝架B （SB）安装位置见图1-122

    保险丝颜色说明：
    50A一红色，40A一橘色，30A一浅绿色，25A一自然色（白色），20A一黄色，15 A-浅蓝色，10A一红色，7. 5A一棕色，5A一浅棕色，3A一紫色

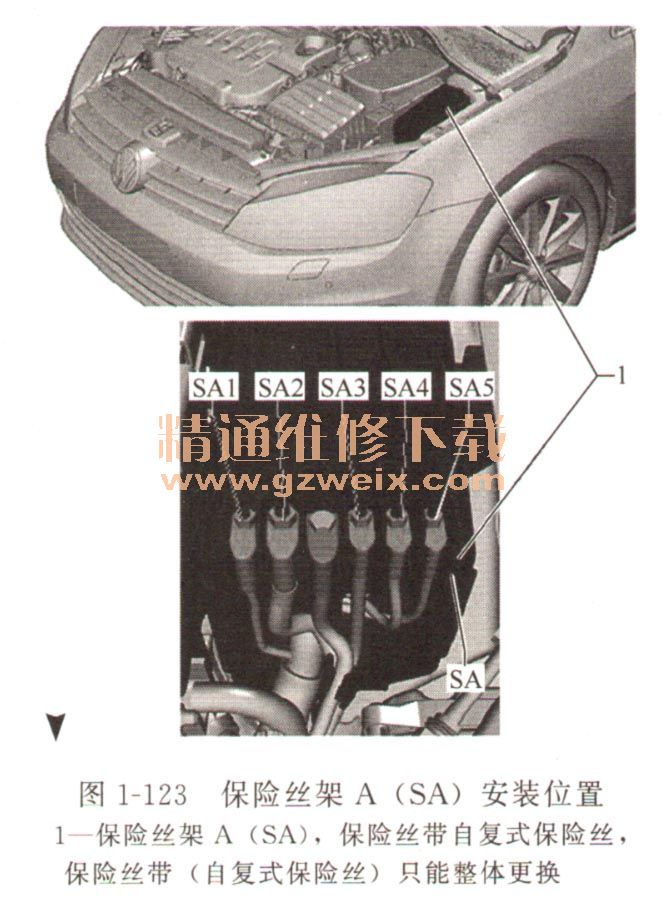

保险丝架A （SA）安装位置见图1-123.

083FB1

（1）继电器信息

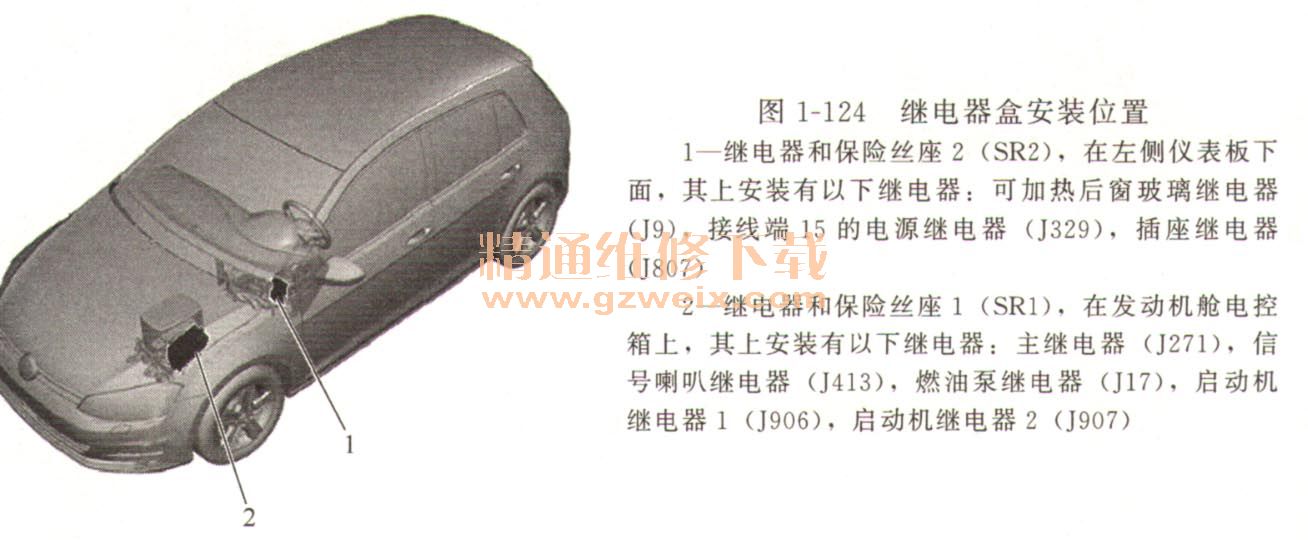

①继电器支架一览（图1-124）

②继电器和保险丝座2 （SR2 ），在左侧仪表板下面
继电器和保险丝座2 （SR2 ）安装位置和继电器位置分配见图1-125。
