摘要:右前门控制单元内部损坏对地短路导致发动机无法启动
故障现象:
该车辆是佛山四厂库存车,车辆停放一个星期后发动机
无法启动,仪表没有15号电、启动不工作。
故障诊断过程:
一、 利用VAS6150C检测车辆电控单元系统,发现舒适/便捷系统CAN总线上的控制单元都无法识别通讯(09电子中央电气系统、08空调系统、42左前门控制单元、52右前门控制单元等等);
二、进入发动机控制单元读取故障存储,U00100-舒适系统数据总线—损坏(静态)无法清除,读取数据发现发动机控制单元无法和舒适/便捷系统CAN总线上的控制单元识别通讯;

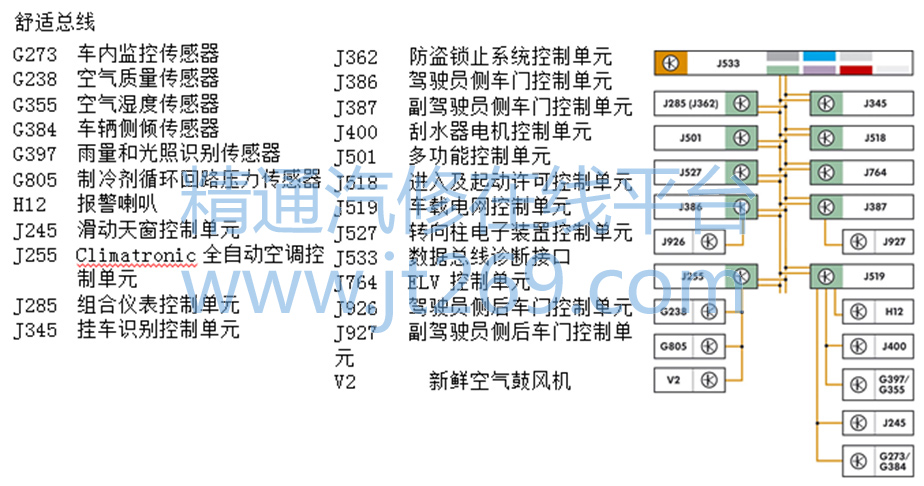

三、检查车上舒适/便捷系统CAN总线上的控制单元功能,空调鼓风机无法工作、灯光无法工作、左前左后玻璃升降器可以正常工作而右前右后玻璃升降器无法工作,怀疑故障点在右前右后门控制单元上;
四、拆开右前门饰板检查右前门控制单元线路,发现舒适/便捷系统CAN总线的High线对地短路,断开右前门控制单元插头后再测量则正常。尝试启动车辆,发动机可以顺利启动。
故障原因分析:右前门控制单元内部损坏造成总线对地短路
故障处理方法:更换右前门控制单元(在线编码匹配)。
案例点评及建议:维修车辆故障时正确无误的故障定位对维修车辆故障起到重要性的作用。
