故障现象:车辆空调偶发性不制冷
故障诊断过程;

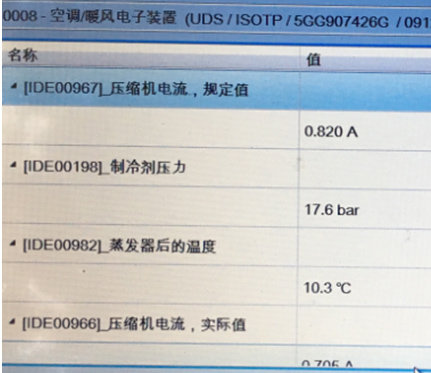

1、车辆进站后客户描述车辆行驶中偶尔会出现空调不制冷现象,过10分钟左右又恢复制冷,经常无规律出现。诊断仪读取各控制单元无故障码,读取空调控制单元测量值,压缩机关闭要求最后三个全部为“来之发动机控制单元ECM通过CAN关闭”。其他无异常。
根据故障现象,初步怀疑为1、变频压缩机故障。2、空调控制单元故障。3、高压传感器或蒸发箱后部传感器故障。4、线路故障。
2、由于是偶发性故障,陪同客户试车,行驶1小时左右故障没有出现,故进店后排查线路,检查各线路无异常。由于变频压缩机经常出现无故障码偶发不制冷现象,顾帮客户更换压缩机后让客户试用。客户试用两天后再次打电话反映故障再次出现。再次预约客户进店检查,客户进店后,此次携带诊断仪试车同时读取空调控制单元测量值。此时读取测量值时发现倒数第三个压缩机关闭要求为“
蒸发器温度结冰危险”。怀疑为

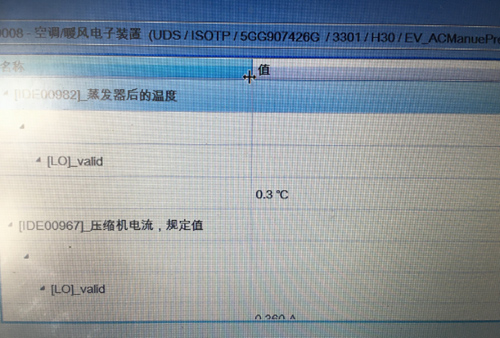

蒸发器后部温度太低导致空调电脑切断压缩机,继续陪同客户试车,开着空调且读取空调控制单元测量值,等待故障出现。试车2小时左右故障终于出现,此时测量值显示蒸发箱后部温度在0度左右变化,
但是空调吹出来的风为自然风,表明空调面板得到的温度与实际温度不符,大概10几分钟后恢复到10度左右。此时故障已经明确,判断为1、空调面板故障,2、空调面板到蒸发箱后部温度传感器线路故障。3、蒸发箱后部温度传感器故障。
3、检查空调面板到温度传感器间的线路无异常,判断空调面板的故障概率低,故为客户更换蒸发箱后部温度传感器。跟踪1个月左右故障没有再现,确认故障排除。

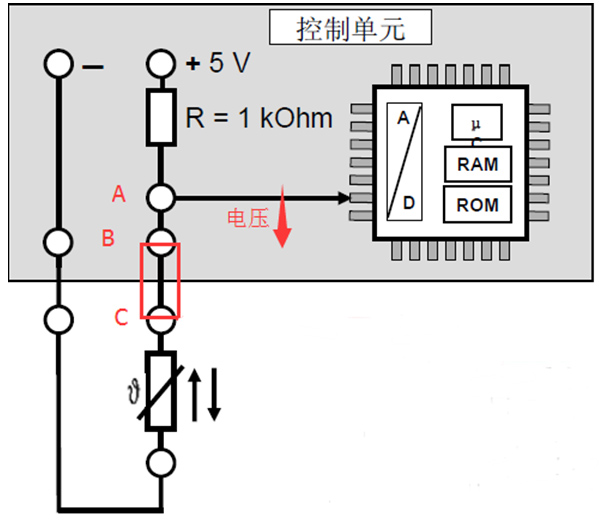

故障原因分析:蒸发箱后部温度传感器为NTC电阻,电阻随温度升高而降低,此故障为NTC电阻内部接触不好或虚接导致电阻变大,相当于在图中B点、C点间加了个电阻,导致控制单元测量的A点电压升高,让电脑误以为
蒸发器后部温度太低有结冰危险而切断压缩机导致。
故障处理方法:更换蒸发箱后部温度传感器。
案例点评及建议:对于此类偶发性故障要多试车,结合测量值进行准确判断,不可盲目换件。
