（二）A型柱塞式喷油泵总成的装复
    1．喷油泵的装复
（1）固定油泵在专用夹具上，将中间支撑轴瓦放在凸轮轴中间轴颈上后，将凸轮轴与轴瓦
一起装入泵体，拧紧轴瓦固定螺栓。注意：凸轮轴前后方向不能装反。
    （2）装上油泵前轴承盖及密封垫，拧紧前轴承盖固定螺栓。
    （3）装上调速器前壳及密封垫，拧紧调速器前壳固定螺栓。
    （4）将油量调节齿杆装入泵体，并使齿杆上的定位槽对准泵体上的定位螺孔，装上限位螺钉。
    （5）将滚轮衬套、滚轮、滚轮销装入滚轮体，然后将滚轮体部件装入泵体。
    （6）转动凸轮轴使滚轮体处于下止点位置，装上油量调节齿圈、油量控制套筒、柱塞弹簧上座和柱塞弹簧。
    （7）从泵体上方装入柱塞偶件，并使柱塞凸耳插入油量控制套筒，然后旋紧柱塞套定位螺钉。注意：柱塞套上的定位槽和柱塞凸耳上有标记的一侧应同时朝向泵体正面。
    （8）用专用工具压缩柱塞弹簧，然后用尖嘴钳将柱塞弹簧下座装入柱塞下端缺口。
    （9）装上出油阀偶件、出油阀弹簧和出油阀限止块后，按规定力矩拧紧出油阀紧帽。
    （10）用一字螺钉旋具拧紧油量调节齿圈固定螺钉。
    （11）用同样方法装好各分泵。注意：每装好一个分泵后，用手移动油量调节齿杆，都应运动自如，否则应查明原因，重新安装。
    （12）装上出油阀紧帽夹板及供油提前角自动调节器。
    （13）装上检查孔盖板及密封垫，然后拧紧盖板固定螺钉。
    2．调速器的装复
    （1）将速度设定杠杆装入调速器后壳，然后套上速度控制臂轴套，并卡上卡环。
    （2）装上速度控制臂、支持杠杆和负荷控制臂。

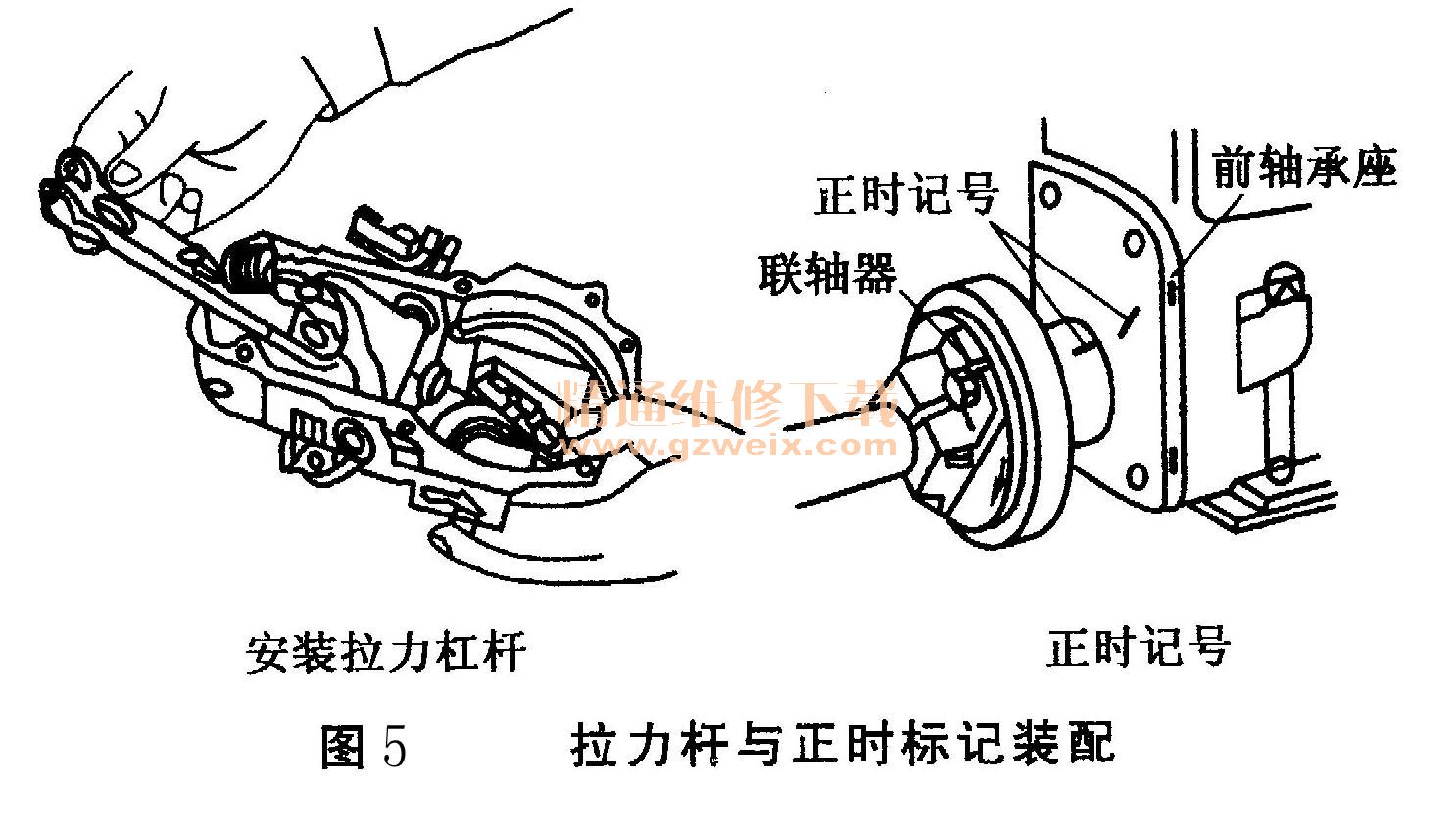

    （3）装上拉力杠杆，如图5左图所示，导动杠杆、浮动杠杆和滑套组件，并将调速弹簧一端挂接在速度设定杠杆上，另一端挂在拉力杠杆上。

    （4）装上拉力杠杆支撑销后，装上支撑销两侧的螺塞。
    （5）调节速度控制臂限位螺钉，初步设定速度控制臂的位置。
    （6）安装停油控制装置组件。
    （7）装上调速器重锤支座总成，用专用工具旋紧凸轮轴螺母。
    （8）装上密封垫后，将调速器后壳总成靠近调速器前壳，用尖嘴钳装上起动弹簧。
    （9）将齿杆连接杆前端的连接销钉插入油量调节齿杆后端连接孔内，然后拨上弹性锁片。
    （10）用扳手拧紧调速器后壳固定螺钉。
    （11）用专用工具装上怠速弹簧组件和校正弹簧组件。
    （12）装上后盖及密封垫，并装上怠速稳定组件。
    （13）装上怠速限位螺钉和全负荷设定螺钉。
    （14）装上输油泵总成。

3．喷油泵总成的安装
（1）顺时针摇转曲轴，使发动机第一缸处于压缩冲程，并使供油提前角记号对齐。
    （2）转动喷油泵凸轮轴，使联轴器上的正时记号刻线与前轴承盖上的记号刻线（第一缸供油记号）对齐，如图9-208右图所示。
    （3）向前推动喷油泵，使喷油泵从动凸缘盘与联轴器结合，并拧紧固定螺栓。
    （4）装上高压油管、回油管、低压输油管。
    （5）装上负荷控制拉杆、连接销和回位弹簧。
    （6）装上停油控制拉线。
