详解潍柴电控发动机的故障码
来源:本站整理  作者:佚名  2013-07-02 13:07:17

一、故障指示灯闪码诊断步骤
    1)打开钥匙开关,发动机ECU,接通电源以后,ECU若检测到系统存在故障,则故障指示灯常亮;若没有故障,故障指示灯不亮(故障指示灯有时简称故障灯,故障指示灯以闪烁的形式显示故障码,所以把故障码也叫闪码)。诊断开关与故障指示灯如图1所示。

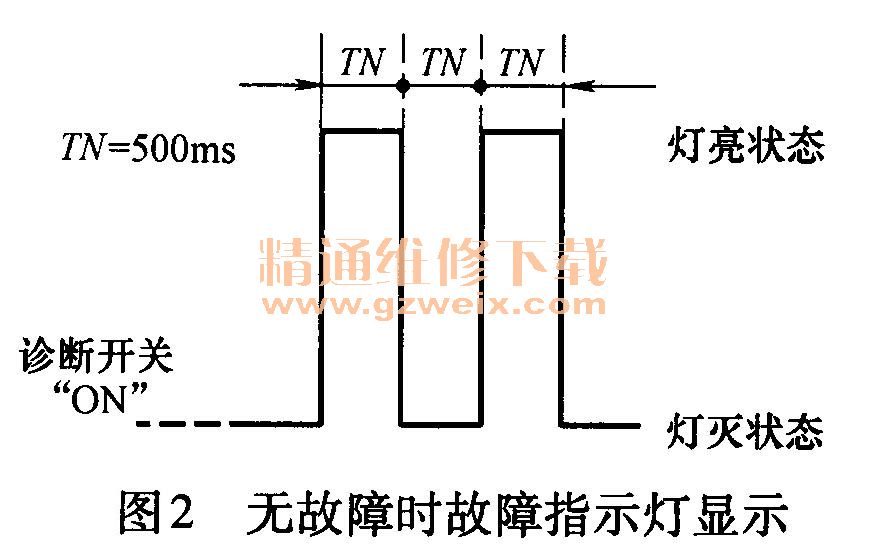

    2)将诊断开关至诊断位置,若没有故障,则故障指示灯按“亮一灭一亮”显示一次后,故障指示灯熄灭;图2所示为无故障时的故障指示灯显示。

    3)若系统存在故障,则故障指示灯按闪码表所定义的故障码进行成组依次闪灯输出,故障显示完成后,则故障指示灯长亮。

    例如:故障指示灯闪码为21和32的输出,如图3所示。

    最初的闪码如果亮2次,(每次亮和灭的时间间隔为500ms), 2000ms后再亮1次,该闪码代号为21,如果只有这一个故障,它会重复报此闪码;如果同时存在第二个故障,当第一个故障闪码报完后间隔4000ms后,报下一个新的闪码,如果亮3次(每次亮和灭的时间间隔为500ms),2000ms后再亮2次,该闪码代号为32,以后依此循环。

二、EGR发动机故障码
WD615(国III ) EGR发动机的故障码见表1。

[1] [2] [3]  下一页
