一、电控系统在发动机上的位置
    1．装在发动机上的传感器
    1）Ne Sensor转速传感器。
    2）G Sensor判缸传感器。
    3）Coolant Temp. Sensor冷却液温度传感器。
    4）Intake Temp. Sensor进气温度传感器。
    5） Fuel Temp. Sensor燃油回油温度传感器。
    6）Intake Press. Sensor进气压力传感器。
    7）Rail Press. Sensor共轨压力传感器。
    8）Oil Press. Sensor机油压力传感器（电子式机油压力传感器，选装）。
    9）柴油水分报警传感器（安装在柴油粗滤器上）。
    10）PCV1, PCV2输油泵电磁阀。
    2．装在车上的传感器和指示灯
    1）Accel Pedal Sensor加速踏板传感器。
    2）Vehicle Speed Sensor车辆速度传感器。
    3 ） PTO Accel Sensor动力输出加速传感器。
    4）Idle Speed Control Volume怠速控制量传感器。
    5） Exhaust Brake Lamp排气制动指示灯。
    6） Check Engine Lamp故障指示灯。
    7）Heater Lamp加热器指示灯。
    8） Dual Torque Lamp双转矩指示灯。
    9） Water Level Lamp燃油水分报警灯。
    3．发动机电控系统主要开关
    1） Key SW钥匙开关。
    2） Starter SW起动开关。
    3） Exhaust Brake SW排气制动开关。
    4） Clutch SW离合器开关。
    5） Brake SW制动开关。
    6） Neutral SW空档开关。
    7） Diag SW诊断开关。
    8） AC SW空调开关。
    9） Cruise Main SW巡航主开关。
    10）Cruise Set SW巡航设置开关。
    11）Cruise Resume SW巡航复位开关。
    12）Warm Up SW暖机开关。
    13）Tractor SW拖挂车开关。
    14） PTO SW动力输出开关。
    15） Engine Stop SW停机开关。
    16） Reverse SW倒档开关。
    4．发动机电控系统主要继电器
    1） Glow Relay空气加热继电器。
    2） Main Relay主继电器。
    3） PCV Relay输油泵压力控制阀继电器。
    4） Starter Relay起动继电器。
    5） Exhaust brake relay排气制动继电器。
    6） Bleeder relay泄气式制动继电器。
    7） Brake Relay制动继电器。
    5．发动机电控系统主要执行器
    1）输油泵压力控制电磁阀，安装在输油泵上端，共2只。
    2）喷油器电磁阀，安装在喷油器尾部，每个喷油器1个，共6只。
    3）泄气式制动装置电磁阀，共6只。
    6. ECU数据通信
    1） CAN1口（ECU157, 158端子）用于接诊断工具和SOB数据写入。
    2） CAN2口（ECU95, 96端子）用于ECU传感器信息发送与整车仪表连接。
    7．共轨发动机各传感器在发动机上的位置

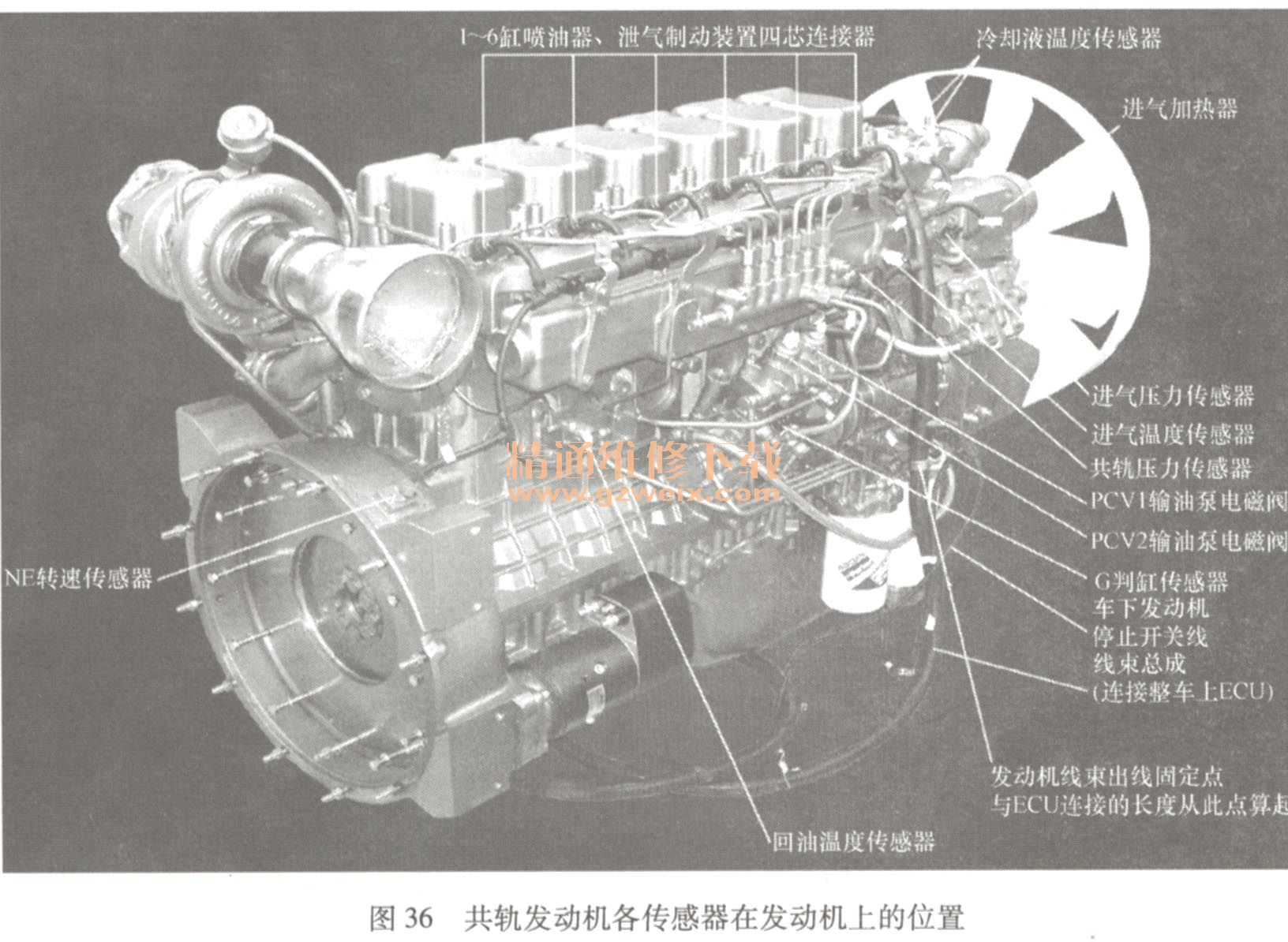

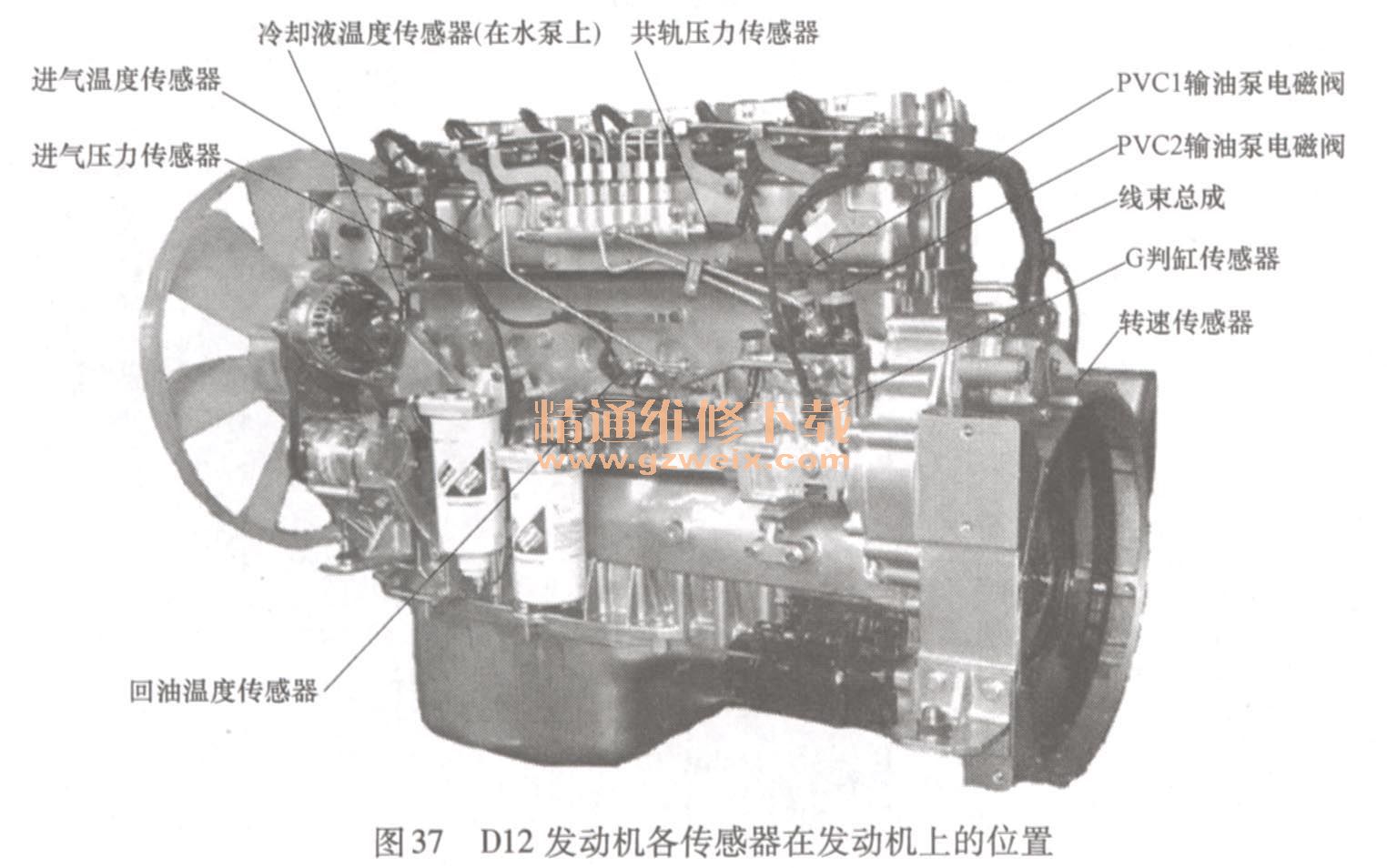

    共轨发动机各传感器在发动机上的位置如图36所示，D12发动机各传感器在发动机上的位置如图37所示。

    二、发动机电控系统电路图

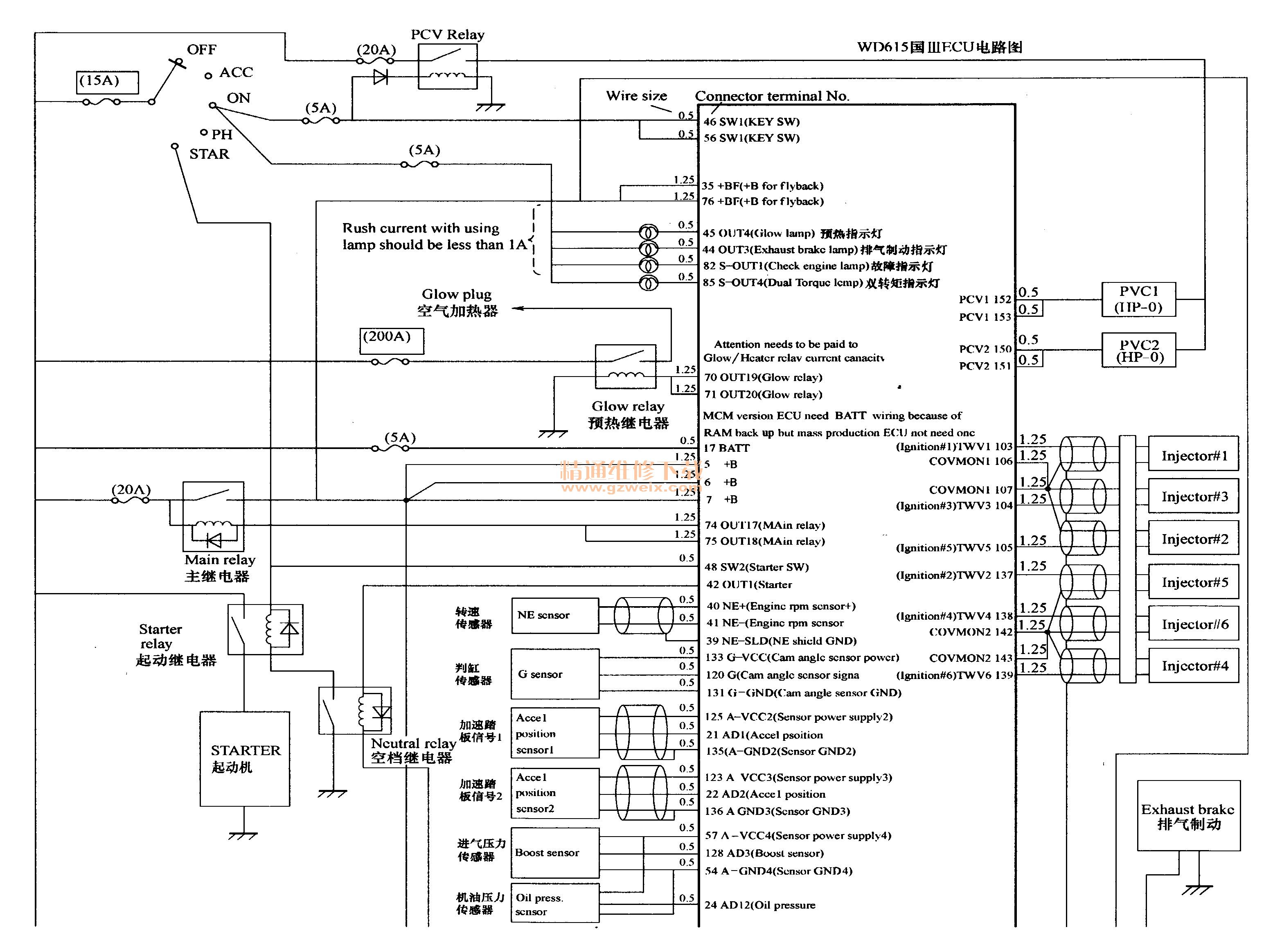

    发动机电控系统电路原理如图38所示，发动机线束的实物如图39所示，发动机气缸线束的实物如图40所示。
