汽车维修专用工具--点火系统检测工具
来源:本站整理  作者:佚名  2013-11-13 08:32:07

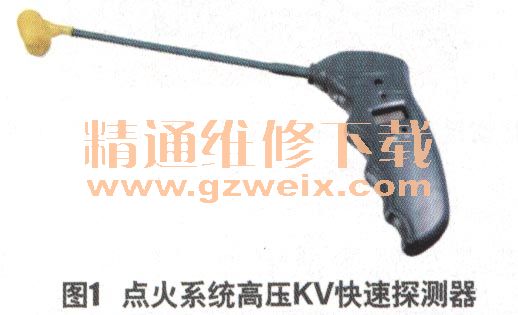

    1. ADD760—点火系统高压KV快速探测器(图1)

    特点
    操作便利,针对非独立点火系统设计,可快速检测高压点火线的电压及点火系统的工作状况。
    使用方法
      (1)快速测试模式
    ①按下电源开关来启动探测器,启动后,探测器将进入快速测试模式。在该模式下,显示屏下方的红色和绿色LED灯交替闪烁。

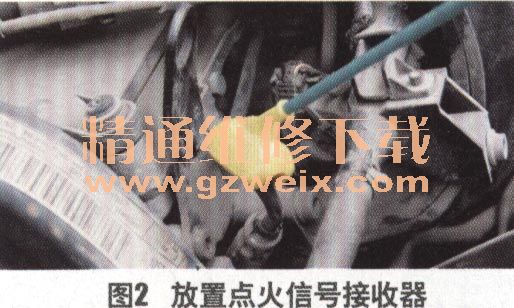

    ②起动发动机,然后将点火信号接收器夹在某一缸的高压点火线上(注意与其他缸高压点火线圈及金属物体保持一定距离,避免干扰)(图2)。

    ③当探测器检测到一次点火,液晶显示屏上方的红色KV指示灯连续闪烁,同时下方红色或绿色LED灯点亮来显示点火电压的极性。
    ④若未检测到点火高压信号,则说明该缸点火可能异常,超过30 s未检测到信号,探测器将自动关闭。
    ⑤快速测试模式下,可能检测不到5 kV以下的点火信号,此时应通过测量模式判定。
      (2)测量模式
    ①起动发动机,将点火信号接收器夹在次级高压点火线上。
    ②在快速测试模式下,再次按下电源开关,进入测量模式。
    ③当探测器测量点火电压时,显示屏下方的红色和绿色LED灯将持续点亮(大约10-15s)。

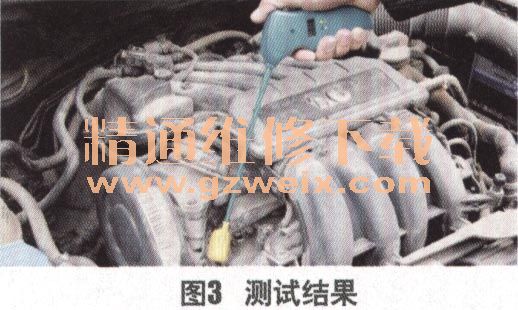

    ④当测试完成,探测器将发出指示音,同时显示屏上方的KV指示灯闪烁3次,下方红色或绿色指示灯点亮显示极性,液晶显示屏上将显示测量结果的数值,并保持15s(图3)。

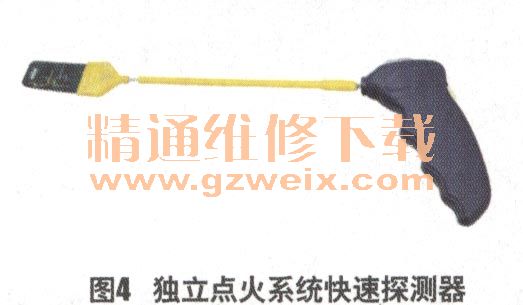

    2. ADD750—独立点火系统快速探测器(图4)

    特点
    可十分便捷地检测独立点火系统中点火线圈的工作情况。
    使用方法
      (1)向下旋转控制旋钮启动探测器,开启后红色和绿色LED等将快速交替闪烁,并伴有提示音。

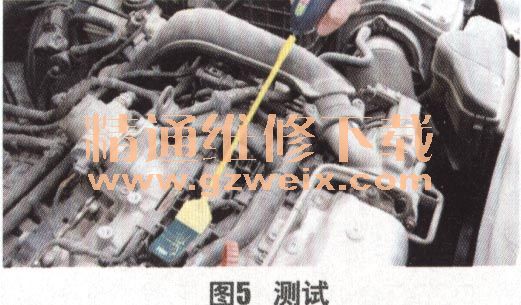

    (2)起动发动机,将探测器的点火信号接收器放置在某一缸的点火线圈上,并确定将带标记的一侧贴向点火线圈(图5)。

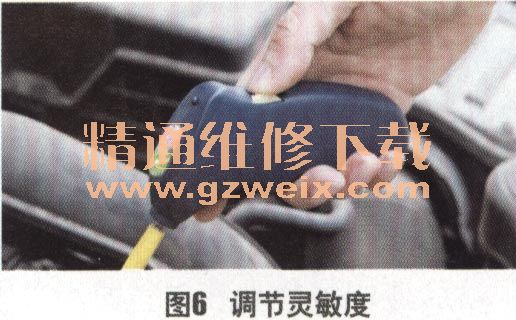

    (3)通过控制旋钮调节探测器的灵敏度,直到红色和绿色LED灯同时闪烁(图6)。

      (4)如果不能检测到使红色和绿色指示灯同时闪烁的信号,则表明当前测试气缸的点火存在问题,可能的故障点包括火花塞、点火线圈及其连接线以及发动机控制单元等。

关键词:维修工具
