路虎/捷豹SDD诊断仪使用方法(十三)
来源:汽车维修技师  作者:佚名  2015-10-02 08:43:45

    5.清除DTC和未测试DTC
      (1)清除DTC

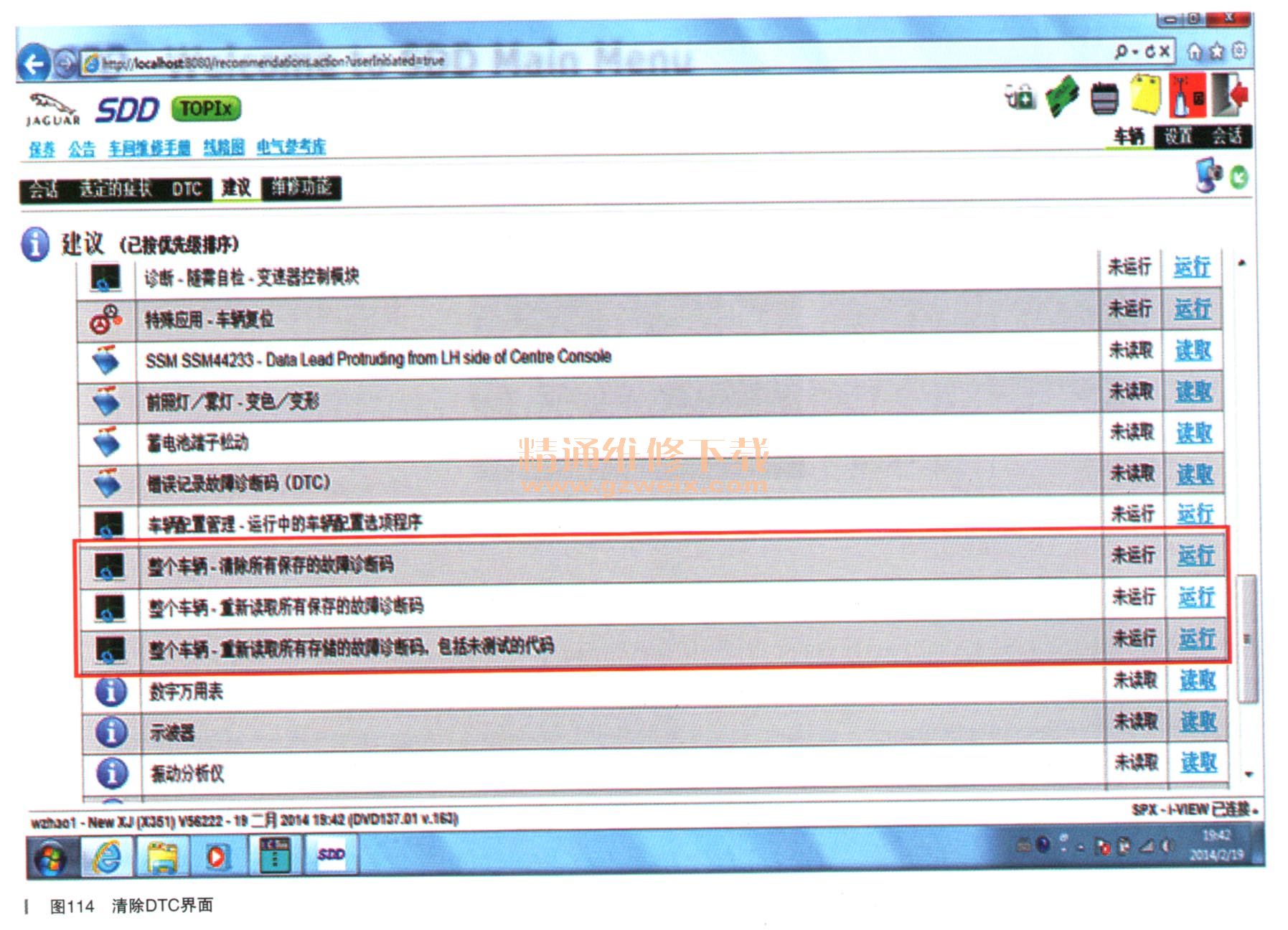

    DTC请不要随意删除,只有在相关故障修复后才可清除DTC。然后再重新读取DTC以验证DTC是否存在(如图114所示)。

    清除故障码后,SDD会再次进行数据收集,在网络拓扑图上也可看到那些模块仍然有DTC,可点击相应模块进入DTC界面(选择“诊断”选项后,网络拓扑图的右上角图标会有变化,如图115所示)。

      (2)未测试DTC
    未测试DTC的附加功能使用户可以查看适用的ECU自上次清除DTC之后未运行其故障监视策略的DTC。一旦系统执行了合适的操作顺序或驾驶循环,则DTC将从“未测试”列表中移除。如果在一个驾驶循环或操作顺序后监视策略失败,则将在ECU存储器内记录一个故障,以供SDD用户检索。未测试DTC功能仅可在输入车辆症状和DTC检索之后才可访问(如图116所示)。

    四、数据记录仪
    1.数据记录仪简介
    数据记录仪能够向SDD用户提供从电子控制模块中查看车辆传感器信号和输出控制信号的能力。
    2.信号选择(如图117、表4所示)

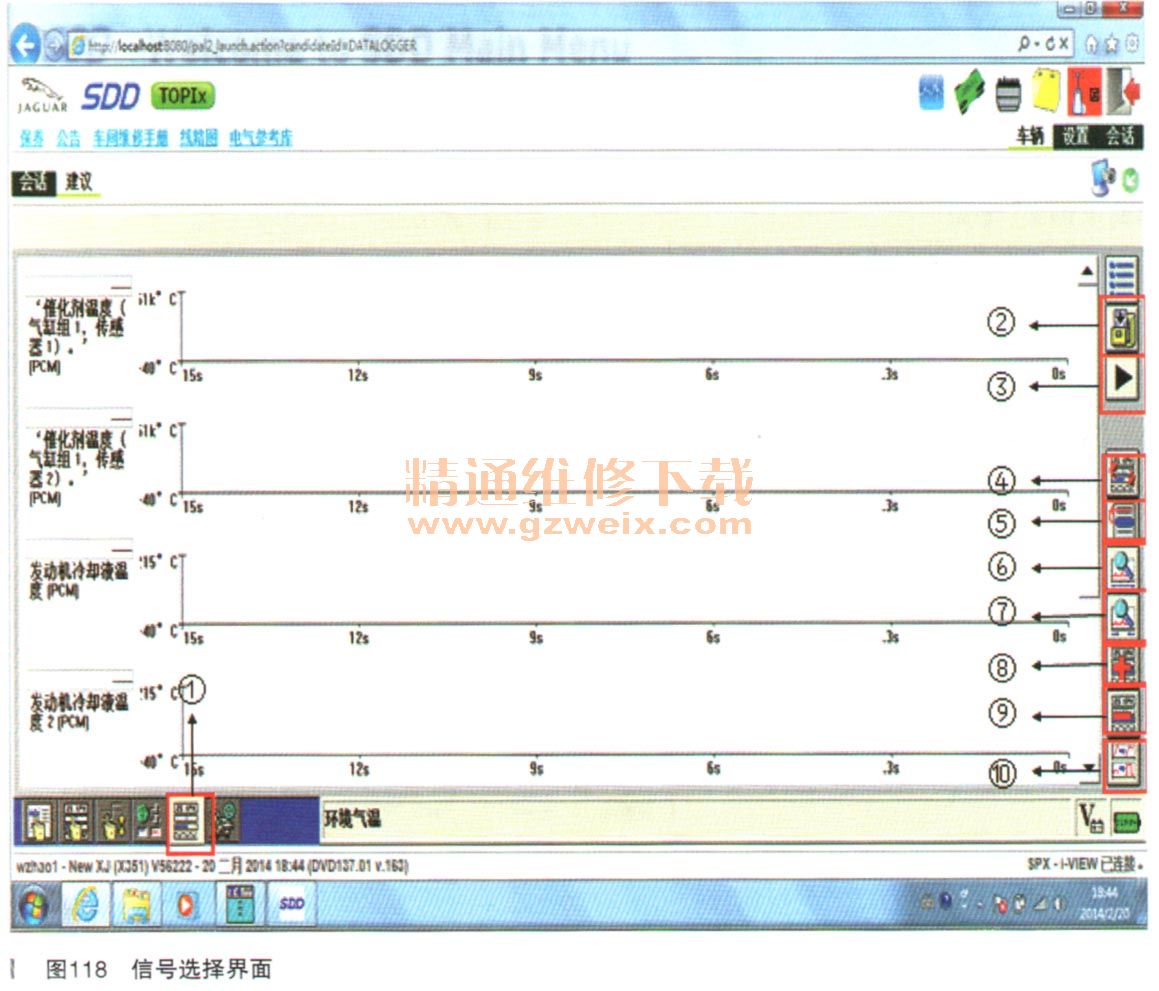

    3.信号显示(如图118、表5所示)



    点击“启动”按钮后可进入如图119所示界面。

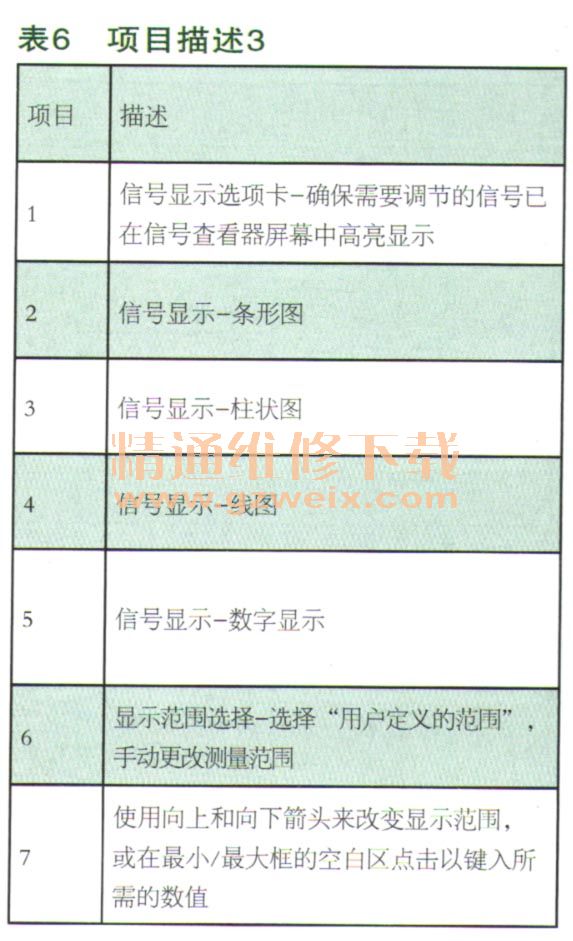

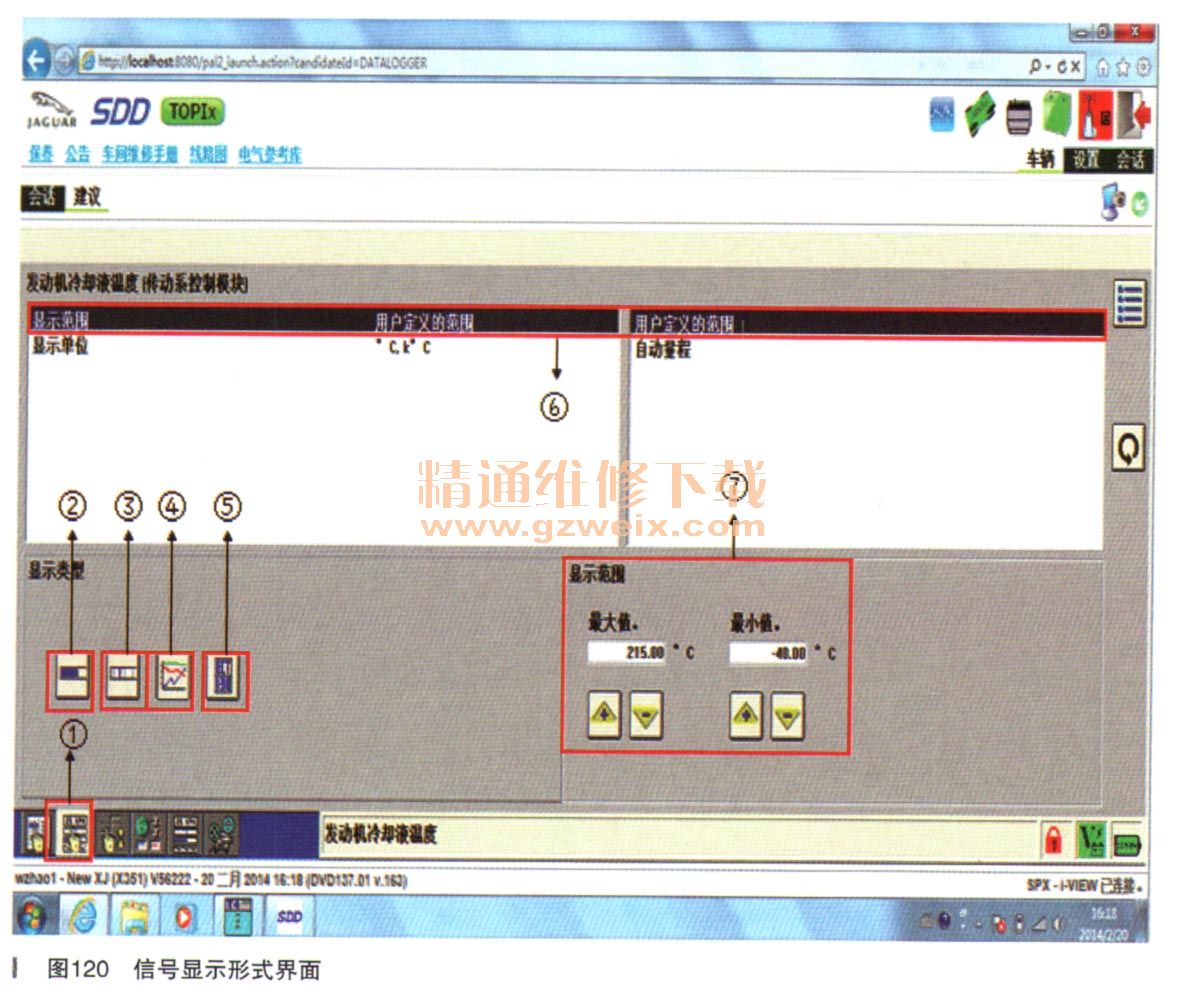

    选择信号显示形式(如图120、表6所示)。


关键词:路虎 捷豹
