7．拆卸图6c中所示左边的镜头部分，即可看到如图7a所示的图片。

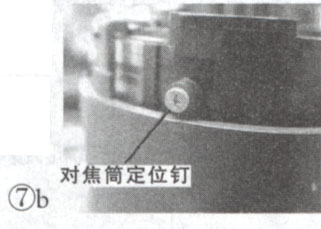

    8．如图7a所示，拧下镜筒侧面的2颗对焦筒定位螺丝钉后，如图7b所示。

    然后拧下变焦电刷，如图7c所示。

    接着拧下图7d中的固定螺丝钉7-3-1和7-3-2,拿开上块。不熟练时需要继续拧下螺丝钉7-3-3，拿开对焦电刷，熟练的人则可以保留螺丝钉7-3-3不动；

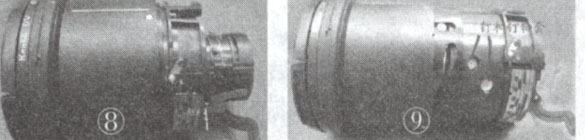

    如图7e所示，左旋对焦筒，让图7e中的B点与A点靠近在一起。左旋对焦筒的时候，要按图中的提示适当下压排线，以免排线被卡断。此时，就可以如图7f所示，向上轻轻提起对焦筒，分解至如图8所示的状态。

    9．如图8所示，手动操作变焦，将镜头变焦调至如图9所示的状态，腾出位置，露出固定镜头后镜组的螺丝钉。

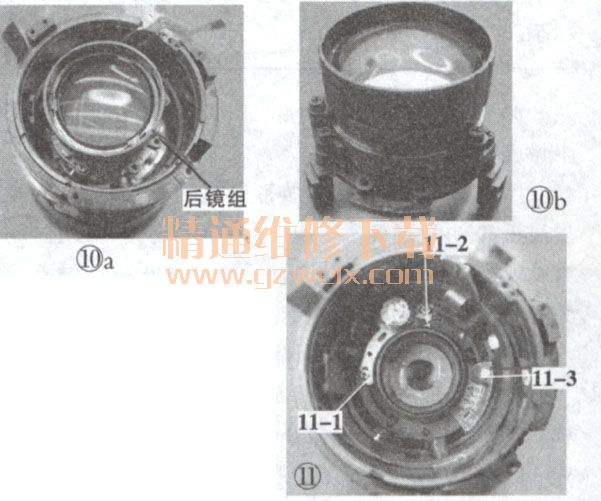

    10．如图9所示，拧下三组共6颗螺钉及其钉轴套，如图10a状态。
    11．如图10a所示，此时，向上提起后镜组并将其拿开（这里注意后镜组如图10b上的那些螺丝钉不要拆动也不必拆动），至如图11状态。

    12．如图11所示，拧下3颗固定螺钉11-1,11-2,11-3，做好标记，将光圈排线组件缓缓取出，至如图12状态。

    13．将图12所示的已损坏的排线焊下，换上如图13所示的全新的好排线。拆焊和接焊排线时要注意掌握控制好焊接温度和焊接时间，避免烧坏光祸、损坏步进马达的焊脚。这个属于焊接的基础技术，在此不详述。至此，这只镜头的拆卸和焊接工作就完成了。接下来只要按部就班把镜头的各个部件逐一回装好就可以了。

    其实，相机维修工作中，拆卸相对容易，回装反而困难，位置的校对，偏心轴的调整，镜片脏污的处理，电刷的摆放，螺钉的松紧程度，都需要注意。

笔者的心得：拆却的时候，做好必要的资料记录，能给回装工作带来较高的准确性和可靠性。好记性不如烂笔头，一个成熟经验丰富的维修工程师，应具备做资料记录的良好习惯。
