图解更换腾龙17-50/f 2.8LC型卡口镜头光圈排线
来源:本站整理  作者:佚名  2013-03-20 08:27:45

    腾龙17-50/f 2.8L镜头是腾龙公司开发研制的数码单反配套镜头,实物外观如图1所示,它的最大光圈恒定为2.8,产销时间较长(现阶段在原有一代镜头的基础上,又推出了带防抖的二代镜头),这款镜头不仅光圈大,达到恒定2.8,成像素质优良,锐度出众,而且它的价格优势相当明显,仅为佳能、尼康相机原厂同焦距段镜头价格的50%左右,再者它除了主流的佳能卡口、尼康卡口相机可以使用外,还可以用在宾得、索尼等品牌的单反相机上,可以给更广泛的用户提供选择,因而深受广大摄影爱好者的喜爱,市场拥有量相当大。该款镜头的常见故障是光圈组件上的排线损坏,从而造成镜头光圈大小无法控制,此时相机会显示“err 01”的错误代码(意思是,镜头与机身的通讯联络出现故障,需要进行维修)。笔者整理出自己对该镜头进行拆卸并更换光圈排线的全过程,供同行和摄影爱好者参考。

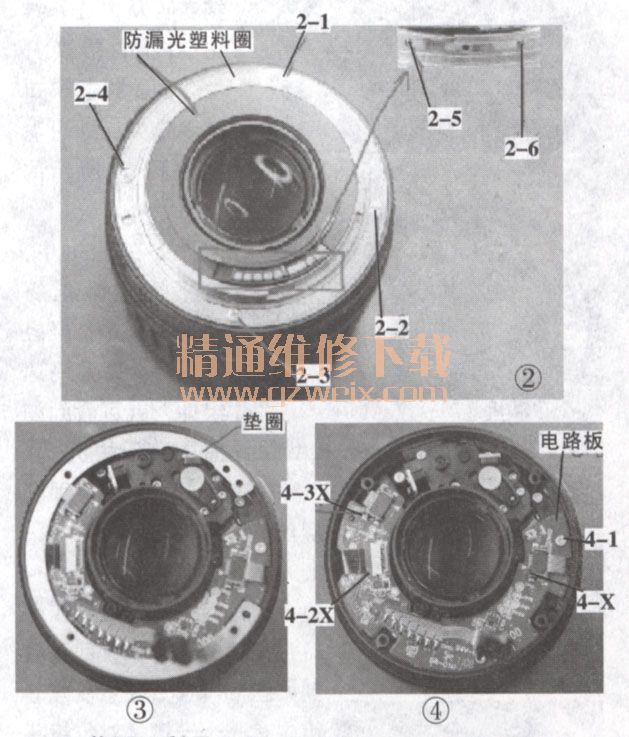

    1.如图2所示,将镜头后座朝上,拧下金属卡口座的4颗固定螺丝钉,如图中标识2-1,2-2,2-3,2-4,此外还需要拧下卡口座侧面的2颗小螺丝钉(见图2中的2-5,2-6标识),这2颗螺丝钉的作用是将镜头与机身连接的触点组件固定在卡口座上。然后轻轻抬起金属卡口座2.5cm左右,伸进手指控制好力度,动作幅度要小,小心从内向上推出防漏光塑料圈,再将触点组件从卡口座小心剥离,取下镜头卡口座,即可看到如图3所示的状态。

    2.将图3所示的实物图中拿掉镜头卡口座上的垫圈,即可看到如图4所示的状态。

    3.拧下图4中标注的4-1所示的螺丝钉,然后再松开排线4 -1X、4-2X,4-3X,将排线从卡线槽中分离开后拿开镜头电路板,即可看到如图5a所示的状态。

    4.在图5a中,拧下固定螺丝钉5-1,5-2,5-3,5-4,5-5,将光圈组件排线5-6轻轻拔出,接着再从内往外推出AF/MF转换开关,向上提起卡口座固定架,即可看到如图5b所示的状态。

    5.在图5b中,拧下固定螺丝钉5A-1,5A-2,轻轻提起镜头对焦马达组件,就可看到如图5c所示的状态。

    6.在图5c中,拧下固定螺丝钉5-2-1,5-2-2,5-2-3,5-2-4,注意螺丝钉5-2-4边上的排线,轻轻提起如图6a所示的变焦套筒,即可看到如图6b状态,注意变焦套筒内有一个卡槽是对位镜头上的变焦电刷的,回装时要注意对准这个位置,然后分离至如图6c所示的状态。

[1] [2]  下一页
