图解更换建设JYM125摩托车曲轴箱(下)

来源：本站整理作者：佚名 2012-06-12 13:09:03

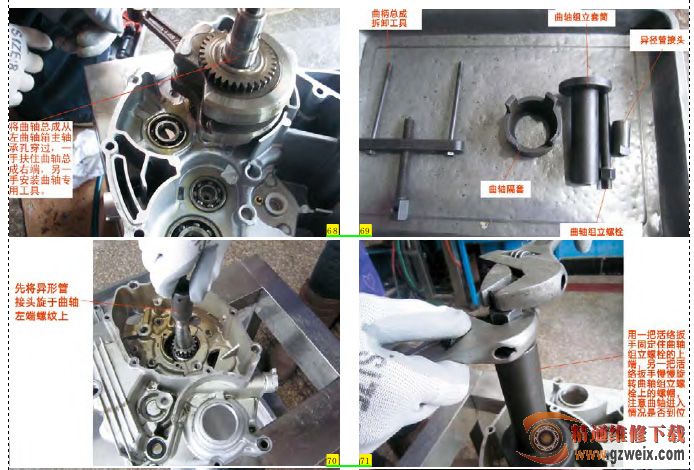

7. 在曲轴组件左端轴承外圆上加机油，先用一手套入左曲轴箱主轴承孔内并用手扶住（如图68所示），持专用工具将曲轴拉入左曲轴箱主轴承孔中。曲轴专用安装工具使用方法（如图69、图70、图71、图72、图73所示）。依次将异形管接头旋于曲轴左端螺纹上，将曲轴组立螺栓旋于异形管接头上，将曲轴隔套有凹口的一面朝向左箱体，将曲轴组立套筒本体大头一面朝向曲轴隔套，再将垫片放上后旋上螺帽，用一把活络扳手固定住曲轴组立螺栓的上端，另一把活络扳手慢慢旋转曲轴组立螺栓上的螺帽，并注意曲轴进入是否到位、转动是否灵活。

注意：在使用专用工具安装曲轴时，应将连杆保持于上止点位置，切勿碰到曲轴箱体。禁止使用锤子等直接敲击曲轴。
