故障现象：按on/off开关，相机通电启动，镜头有向外顶出的动作但是护盖门不动，镜头伸不出来，几秒后显示报错信息，然后相机自动保护停机。

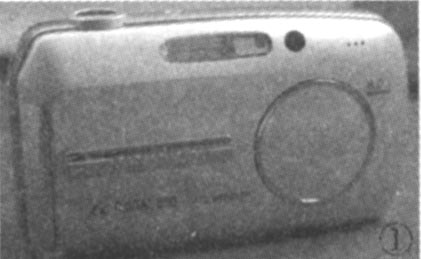

    这个故障是OLYMPUS U800相机（见图1）的通病，是由该款机型镜头护盖门的特殊结构形成的。

    OLYMPUS U800镜头护盖门的工作原理是这样的，相机在拍摄模式开机后，镜头齿轮系统开始工作，镜头筒的外筒通过齿轮和齿轴的啮合传动带动镜头护盖门工作，镜头护盖门随即被移动到旁边，空出镜头伸缩通道，接着镜头在齿轮系统的继续驱动下，向外伸出，开到初始位置，进入拍摄预备状态。这个起啮合传动作用的结构是由一个金属轴里外各一个齿轮构成，外部的齿轮是金属的，内部的齿轮是塑料的。两个齿轮的内套孔都是D形结构，金属轴的两头也相应是D形结构，这样保证里外的齿轮都能与金属轴通过D形孔固定在相对位置，从而实现力矩的传送。问题出在内部的塑料齿轮上，使用时间长了，齿轮的内孔渐渐变成圆孔，虽然套在金属轴上，但是塑料齿与金属轴之间打滑，相对位置不固定，无法向外传送力矩，造成故障。将这个内孔已变成圆形孔的塑料齿更换掉，故障即可排除。
    拆修步骤：

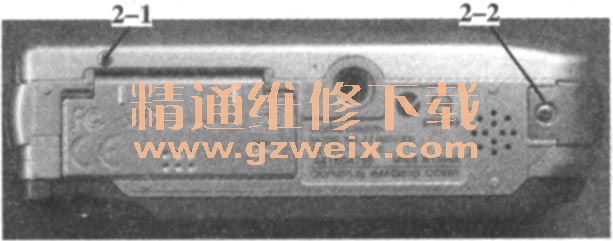

    见图2，拆去相机底部的两颗螺钉2-12-2。

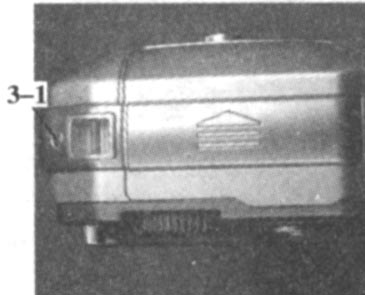

    见图3，拆去相机固定钉3-1挑出拍摄边按钮上的护盖，至如图4所示状态。

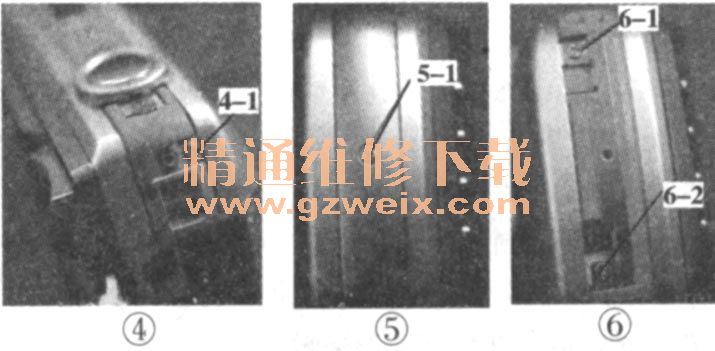

    拆去图4中的固定钉4-1。

    见图5，拆去固定钉5-1，抽出护条，至如图6所示。
    拆去图6中的固定钉6-16-2，这时可以拿下相机前盖了，至如图7所示状态。

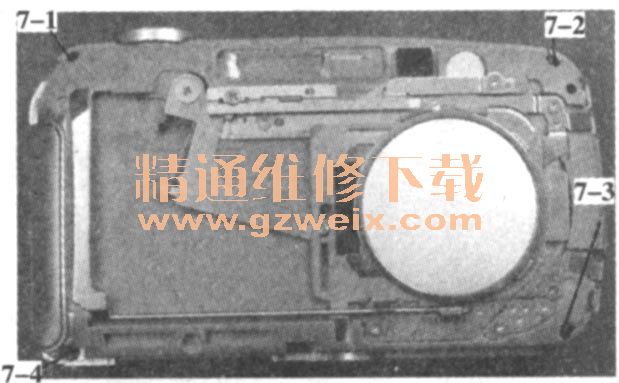

    拧下图7中的4颗固定钉7-17-27-37-4，其中7-4比其他3颗钉稍长。
    接下来是拿开后盖。由于固定在后盖上的显示屏因为排线与主板相连，所以这一步要细心点。小心抠开后盖至图8所示状态，将排线扣8PX解扣，把后盖上的显示屏排线从主板上分离出来后，拿开后盖，至如图9所示状态。

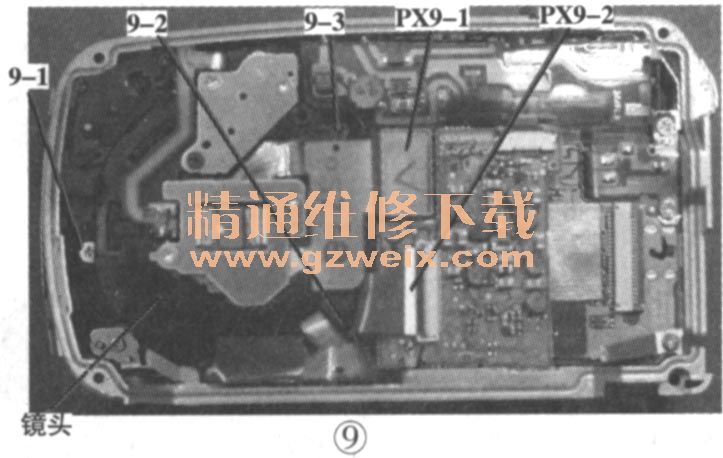

    见图9，将CCD排线PX9 -1和镜头排线PX9-2分别从对应的电路板上分离出来，拧下3颗固定钉9-1、9-2、9-3。然后向上提起镜头取出，至如图10所示状态。

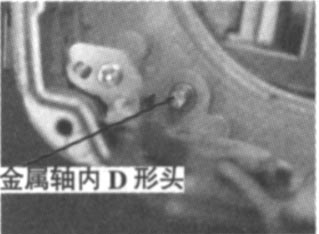

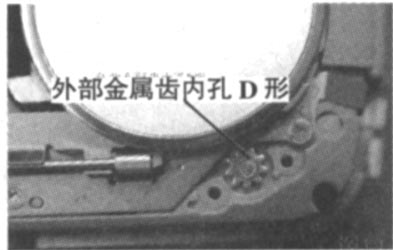

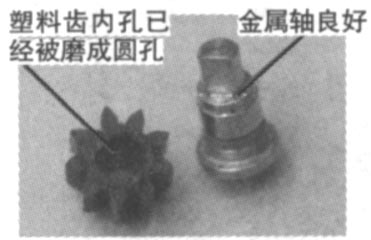

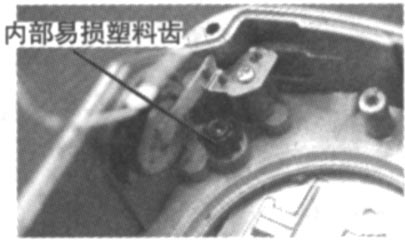

    见图10，左下角圆圈中的齿轮就是该机镜头护盖门易损件。图11是换个角度拍摄的内部易损塑料齿图。至此，只要将这个黑色易损齿轮更换掉，再按步骤回装，故障即可排除。图12是金属轴内D形头图。图13是外部金属齿内孔D形图。图14显示的是被拆出的金属轴和内孔被损坏的塑料齿，可以看出，外部的金属齿与金属轴齿合良好。容易损坏的是内部的塑料齿，需要更换，金属轴和外部金属齿完好，则不必更换。
