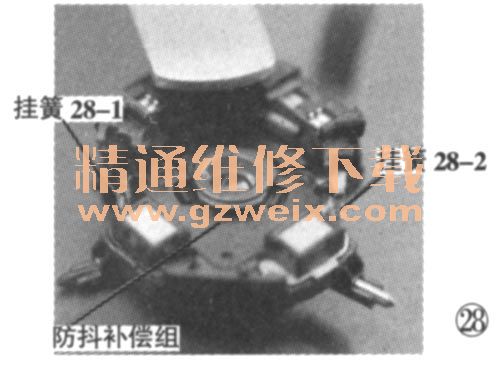

图28是深色基板翻起后的状态。将两个挂簧28-1、28-2取下后，将防抖补偿组拿开至如图29状态。



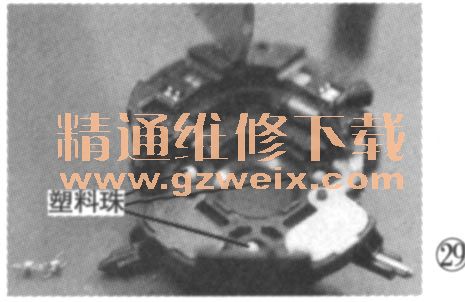

    如图29所示，防抖补偿组拿开后，发现有三个白色的塑料珠子，小心放好。有的镜头摔坏后，这里的白色珠子移位，掉落在镜头内别的地方，卡住相机，形成故障。解决的办法是将珠子找到放回该放的位置即可。

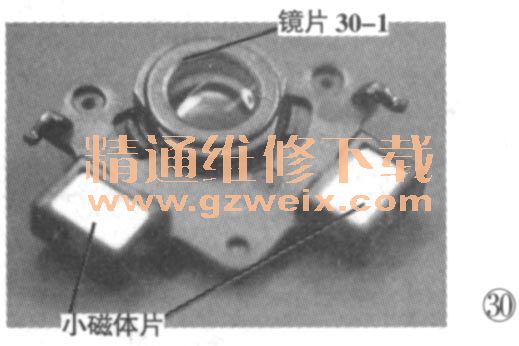

    图30所示的是镜头防抖补偿组件，镜片30-1容易脱胶移位（这个问题在佳能A710类相机中很普遍，可以参照解决）。2个小磁体片也有可能脱胶松动移位（这个故障在索尼T系列相机中很普遍，可以参照解决）。不论是镜片脱胶移位还是小磁体移位，都会造成成像模糊焦点不准的现象。解决办法是加胶固定或者更换。

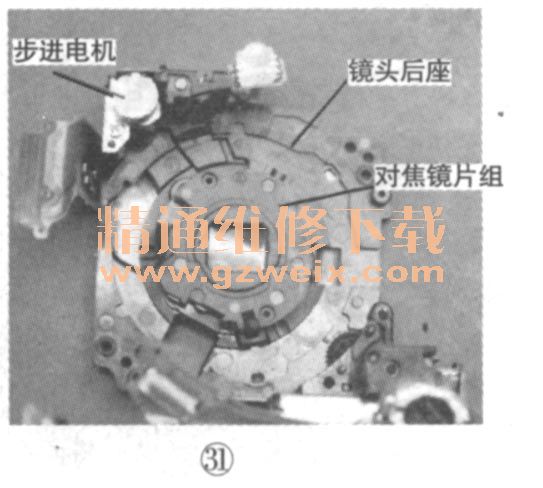

    图31所示的是镜头的后座。这个部件中的步进电机系统故障率较高。

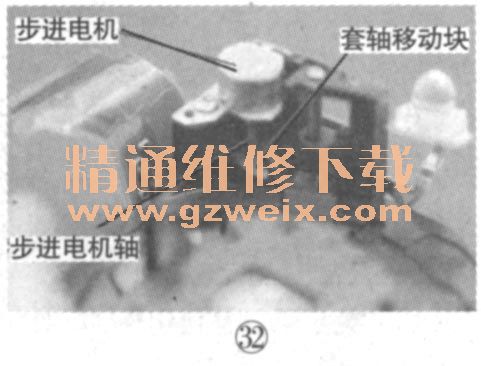

    如图32所示是步进电机的局部图。常见摔坏的相机中，步进电机轴上的白色套轴移动块歪斜卡在步进电机轴上，致使步进电机转不动，对焦镜片组无法运动，此时，镜头往往卡住，不能收回，相机虽然能开机，但总是在几秒后保护停机。这种故障，如果这些件没有断裂，那么大多只需要将部件拆下后重新校正装配即可。图33所示是步进电机的外视图，电机内部线圈本身开路断线造成对焦机构不工作的也常见。更换步进电机时焊接焊点要十分谨慎小心。

    至此，整个镜头的拆解分析完毕，回装的步骤略去。市场上有太多的便携卡片式数码相机的镜头结构与此类似．在维修中可以参照分析解决。
