图解维修佳能ixus105型数码相机镜头常见故障(下)
来源:本站整理  作者:佚名  2014-08-10 08:36:32

   见图21,将镜头光圈组件取出,至如图22所示状态。光圈组件和前镜头组其他部分一览无余。



    图23是镜头光圈组件的正反面图。可以看到,这是一个组件。包含了防抖镜片组和光圈控制部分。如果是更换这个部件,那么拿一个好的件直接换上就可以了。

    如图24,将金属架构扣从组件上解扣分开(共三处),至如图25所示状态。

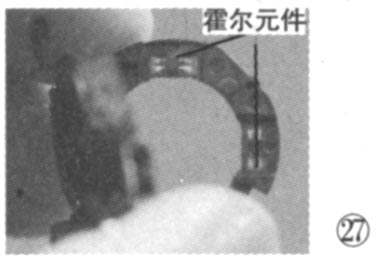

    图26是俯视图,以细直的红色划线为界,左边部分的焊点清晰可见,拆焊方便,不再赘述。红色划线的右边部分附着深色的基板,可以沿红色划线翻起。将其翻起后可以发现下面有2个霍尔元件,如图27所示。如果更换排线,这2个元件的焊接要小心,别烫坏了。


[1] [2]  下一页
