Canon EOS 5D数码相机装上存储卡后显示“Err CF”(卡错误)
来源:本站整理  作者:佚名  2015-01-23 13:41:36



   一台Canon EOS 5D数码相机,不安装存储卡时,相机一切操作正常,一旦装上存储卡(该机使用CF格式存储卡如图1所示),相机的右侧肩屏就马上显示“Err CF”(卡错误),然后进入保护状态。

    分析检修:这种现象通常被称为不读卡故障,大致有以下几种产生原因:一是存储卡本身的原因,比如卡的规格不对,相机系统版本比较老旧,或者该相机只支持格式年代老一点、存储容量小一点的卡,对升级换代提高了传输速度的、储存容量更大的新式卡,识别不出,于是相机报错(这好比点钞机,程序设计时设定只能识别5元的钞票,那么拿一张100元的钞票,机子是不能识别的,则会出现报错信息),因为机器只会按固有的程序执行各种操作指令;二是电路板的问题,比如缓存芯片损坏、解码电路损坏;三是卡槽损坏,可能是有卡槽内的触点氧化接触不良或损坏、卡槽内微动开关接触不良或损坏、卡槽某个与电路连接的焊接点脱焊接触不好等。包括Canon EOS 5D在内的专业级数码照相机和准专业级数码照相机所广泛使用CF格式的存储卡作为存储介质,CF格式的存储卡采用的是针式接触,卡槽的数十根针式触点对应连接插在CF卡的针孔内,从而实现连接传输。CF格式的卡是存储卡本身与相机接触点最多的,这为这种格式的存储卡为达到高速传输提供了更便利的条件。这大概也是专业相机或者准专业相机广泛采用CF格式存储卡的主要原因之一。

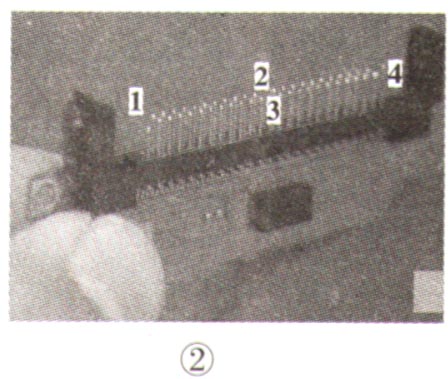

    CF卡槽容易出现三种损坏方式,从而造成故障:一是卡槽内针头方向的针容易歪斜甚至折断,这时存储卡往往因为歪斜的针头阻挡了安装位置造成无法放置到位,歪斜的针基本上是卡槽内的几根长针(这种卡槽,总共有4根相对长一点的针,如图2所示),有时通过校正可以恢复使用,但大多数情况下必须更换;二是针的根部与电路板焊接的地方(如图3所示)脱焊,从而造成接触不良,这种情况采用加焊的方法即可维修好;三是针头(如图4所示)氧化或者卡槽组件与主板接触的排线氧化造成的故障,这种情况需要采用清洁的办法来解决。





    经检查,该机卡槽的针头部分良好,没有歪斜折断现象,针根部焊接良好,没有虚焊现象。剩下来的就两种可能,要么卡槽的针头已经被氧化接触不良,要么电路板损坏。按照先易后难的原则,先将卡槽针根部的焊接点加焊,再将卡槽的针头和卡槽排线接口采用橡皮擦进行擦拭清洁,然后试机一,故障排除。
