6.拧下图9中的固定螺钉9-1、9-2。

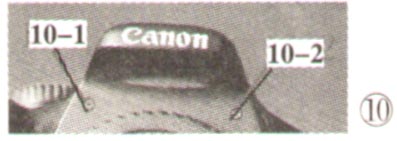

    7．如图10所示，拧下相机前盖固定螺钉10-1、10-2。

    8．如图11，拧下相机底部固定螺钉11-1、11-2、11-3、11-4、11-5、11-6、11-7，卸下电池盖，将电池盖拿开。至此，相机外壳的固定螺钉已经全部拆除，可以进行机壳的分解工作了。

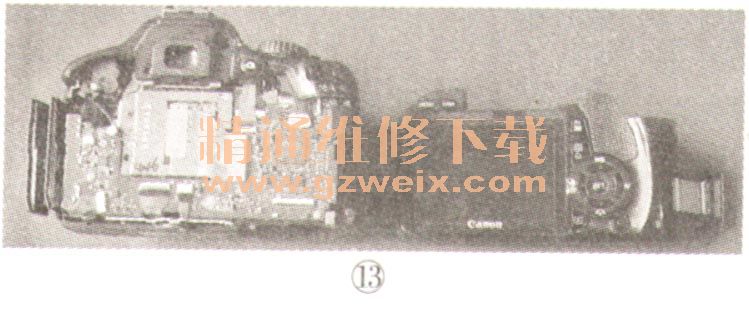

    9．先拆后盖。小心找到后盖的四周边缘，缓缓抠开后盖，逐步加大后盖与机身的间隙。因为数码相机安装紧凑精密，每个部件之间都可能存在相互的接插件，拆卸动作幅度过大过快，就可能在拆卸过程中对这些关联产生破坏，形成新的故障，使故障增多，把问题扩大。如图12所示，后盖掀起到这个程度后，可以看到后盖与机内主板关联着一条大排线PX12-1，将排线压扣挑起，使排线从主板分离开来，确认后盖与机身主体没有其他关联后，将后盖拿开，至如图13所示状态。



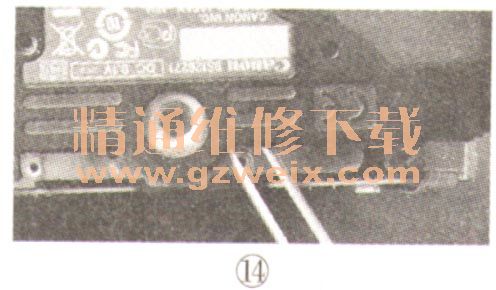

    10．接下来拆前盖。如图14所示，从机身底部用镊子插入到底壳与金属板的缝隙中，轻轻撬起，让底壳圆孔越过脚架孔柱，至如图15所示状态。



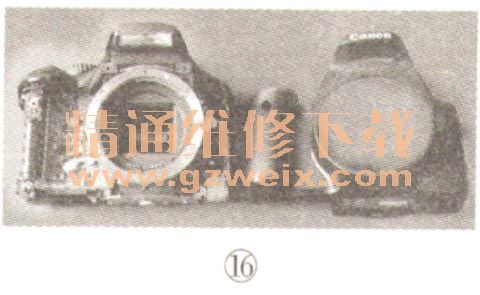

    11．将前盖提起拿开至如图16所示状态。

    12．如图17，在主电容安全放电点将闪光灯储能电容上的电荷释放干净，将电源板上的4条排线PX17-1、PX 17-2、PX17-3、PX 17-4从其对应的接口中分离出来。

    13．如图18所示，将排线PX 18-1、PX18-2从对应的接口中分离出来，向上提起顶盖组件，至如图19所示状态。

    14．如图19所示，是该机的内核实物图，将主板上的所有排线从对应的接口中分离，拧下固定螺钉19-1、19-2、19-3、19-4、19-5，至如图20所示状态。
