拆修Canon EOS 550D数码单反相机“Err20”故障

来源：本站整理作者：佚名 2015-05-14 09:53:46

15．见图20，拿开左侧输出接口端子保护架，轻缓提起主板将其拿开，至如图21状态所示。至此，主板已经与主体分离，拆解进入新阶段。

    16．如图21所示，拧下固定螺钉21-1、21 -2、21 -3、21 -4、21 -5，可以将相机图像生成器组件取开。这里要注意两点，一是图像生成器的安装有定位要求，拆卸的时候要做好记录，否则重装后对焦不准，造成麻烦；二是拆卞的图像生成器要安全妥善置放，尽量不要弄脏弄伤它的进光面。
    17．如图22所示，是相机主体拆下图像生成器后的状态。可以看到，快门组件的叶片已经脱铆异位损坏了，其中一组叶片中的一个叶片明显折叠着，卡在那里，使得整组快门不能正常工作，这就是故障所在。要排除这个故障，还得继续深入拆解，把里面的具体情况弄清楚。
    18．拆下图22中的固定螺钉22-1、22-2、22-3．

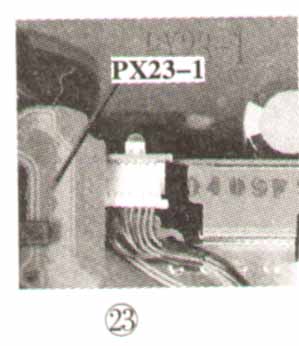

19．如图23所示，这是相机主体的顶视图，掀开排线PX23 -1，至如图24所示状态。

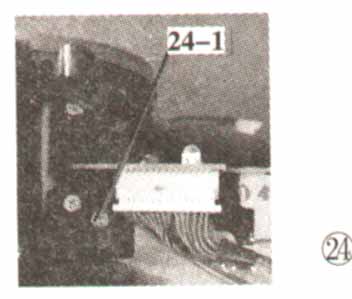

20．如图24所示，拧下固定螺钉24-1。

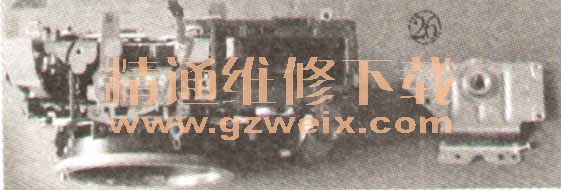

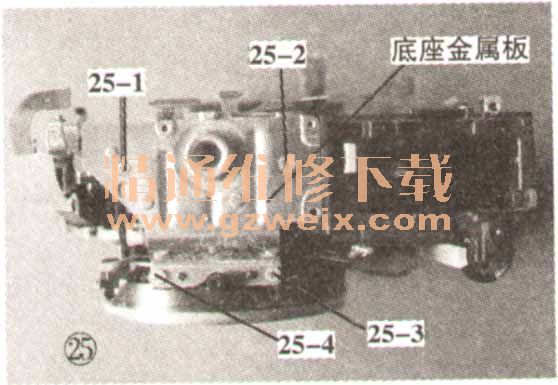

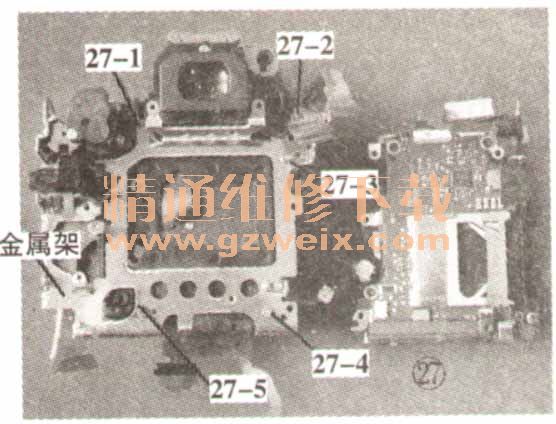

21．如图25所示，这是相机主体的底部，拧下固定螺钉25-1、25-2、25-3、25-4，拿开底座金属板。这个底座金属板的作用是为相机内部各大组件之间提供更牢固的构架，同时为相机设置了一个脚架安装孔。底部金属板拿开后的状态如图26所示，这时相机主体的左右两部分就自然分开了，如图27所示。
