24．如图31所示是这个快门组件的另一面状态。如果是整组快门组件，那么拆解到这里就可以把坏件拿下，换上新的配件依次回装即可。

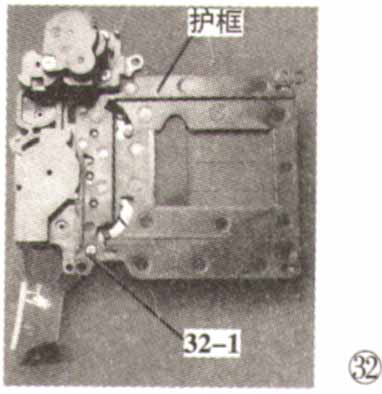

    25．分解快门组件，如图32所示，拧下固定螺钉32--1、拿开快门组件护框，至如图33所示状态。可以看到，损坏的是后帘叶片组的其中一个叶片，叶片在组件中脱铆异位损坏了。小心拿开小扭簧，向上挑起后帘叶片组并将其取下，至如图34所示状态。





    26．继续分解，在图34所示状态下拿开帘片组隔层，仔细检查发现，余下的快门叶片组的前帘叶片组是完好的，快门组件的其他部件也是完好的，仅损坏了后帘叶片组。至此，可以发现排除这个相机故障，只更换这组后帘快门组叶片就可以了。而如果这样维修的话，拆修到第22个步骤，就可以完成后帘片组的更换，从而省略第23步骤之后的拆卸工作。

    27.需要注意的是，查找故障，发现故障，确定了维修办法后，在各部件回装前，要设法找到从叶片组上脱落下来的铆钉。如图35所示，对比图中的好坏件，可以发现坏件的一个铆钉脱落下来，这个铆钉无法复原，而且该叶片组也已经损坏，所以这组叶片必须更换。问题是这个铆钉是金属材质的，脱落在机内，一旦晃晃荡荡掉到电路板上，就可能造成电路板部分短路，损坏主板。脱落的金属铆钉找到后，才能放心地进行回装工作。
