8．将图10中的主电路板取出，至如图11状态。这时，相机的镜头全部展璐出来了。

    9．将图11中的相机镜头向上提起取出，至如图12所示状态。如果有整组镜头配件更换，那么至此拿下已经损坏的镜头，换上好的镜头后重新回一装即可。

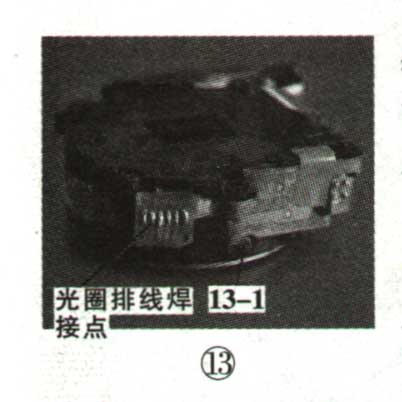

    10．接下来再小心分解镜头部件。如图13所示，拧下镜头光耦固定钉13-1、将光圈排线焊接点焊开。

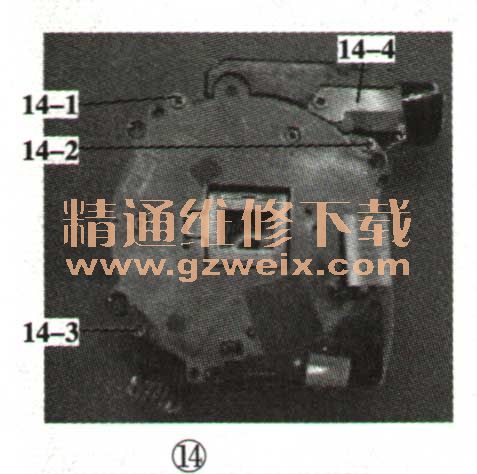

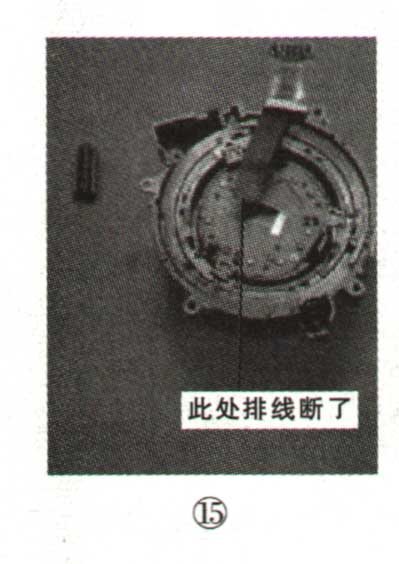

    11．如图14所示。拧下固定螺钉14-1、14-2、14-3、14-4、14-4（14-4是用来固定镜头筒驱动马达组件的），将镜头后座拿开，至如图15所示状态。从图15中可以看到，有排线断了。



    12．将镜头筒部分分解后，如图16所示，从左往右依次是外筒、花筒、内筒、带排线的光圈组件。
    13．将镜头筒的局部放大，如图17所示，外筒的齿筒导柱容易断和磨损，花筒导槽连接处用料薄弱细小容易断，内筒的齿筒导柱也是极容易折断损坏的。这些元件损坏后，．镜头的缩放就会被阻碍，镜头被卡住，从而不能工作。

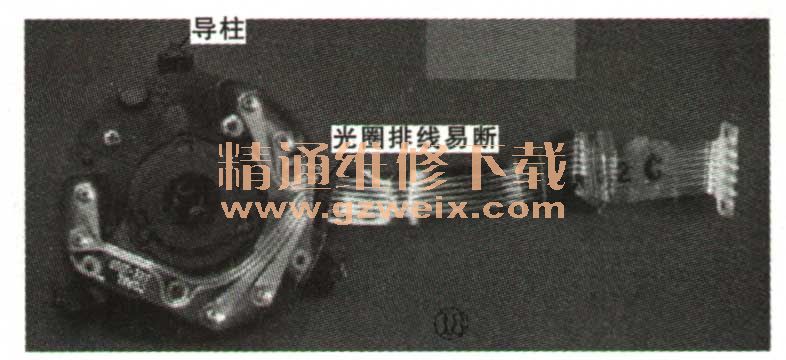

    14．图18是镜头的光圈组件，光圈排线是易损件。相机使用到一定时间后，排线使用过度就会损断出现感光过度、取景亮度不够或者没有取景光影的现象。这种情况换掉光圈排线即可。有时候因为外力原因损坏镜头，会造成镜头光圈组件的导柱歪斜损坏，则必须将光圈组件整体更换。

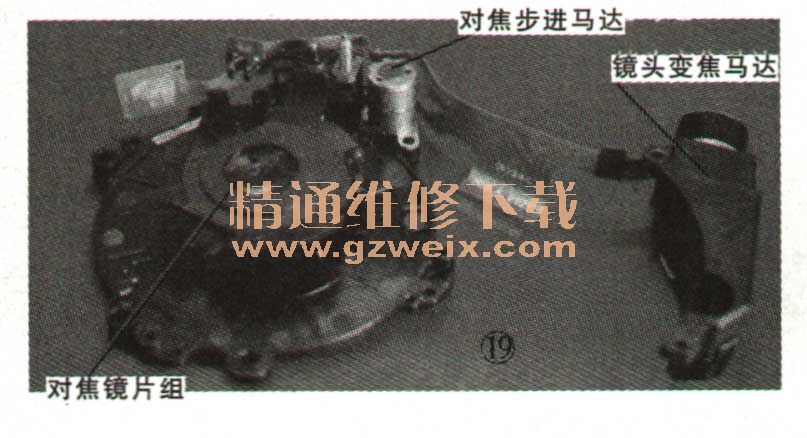

    15．图19是镜头的后座。这个部件中常见为对焦步进马达损坏，无法在拍照时实现自动对焦，图像模糊更换即可。常见故障还有对焦镜片组件损坏卡住，这时不仅会造成无法对焦成像模糊、还会造成镜头卡住无法完全收回，或者相机开机后反复伸出收回镜头最后停机保护，更换对焦片即可。

    至此，镜头的拆解完毕，更换损坏的元件，然后依次回装即可。值得注意的是三星ES系列数码相机的镜头有些看起来相同，但实际上有微小区别，比如有的镜头筒编号是a3。有的是a4，外观相同，但却不能互换。
