三星ES65数码相机镜头拆修
来源:本站整理  作者:佚名  2015-08-01 08:35:26

    ES65数码相机是三星ES系列数码相机中的普通一款,它体积小,机身薄,价格实惠,销量较大。该款数码相机的故障中以镜头出现问题为多,不论是因为摔坏形成的故障,还是自然使用损坏形成的故障,多以镜头成像模糊、感光过度、镜头卡住不收回等现象出现。维修该类故障都要进行镜头的拆解维修。
    以下为笔者拆修该镜头的方法步骤:

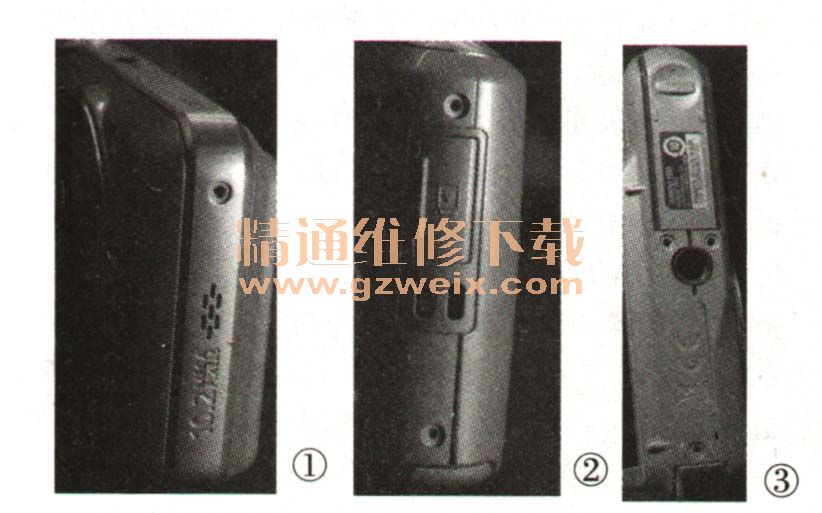

    1.将机内的电池、存储卡取出拿开,然后依次将相机的外壳上下左右前后的固定螺钉取下,见图1、图2、图3。有的数码相机会在电池仓内或者外壳LOGO等饰皮覆盖层的下面设置固定钉,需要细心查检,分别取下。避免相机外壳拆卸时的生拉硬拽。

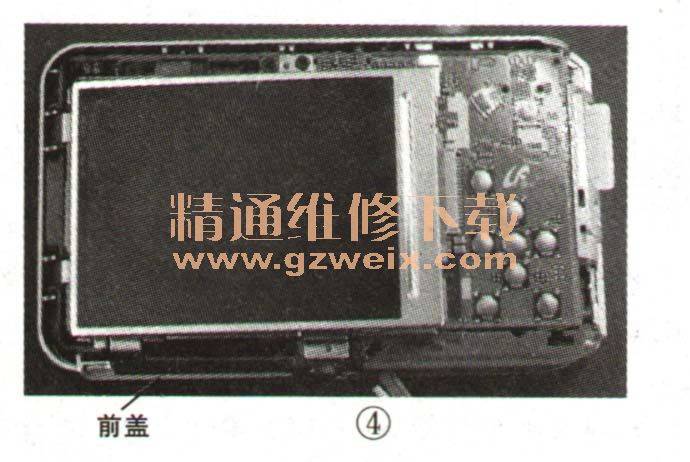

    2.将相机镜头方朝下,取下后盖,至如图4所示状态。

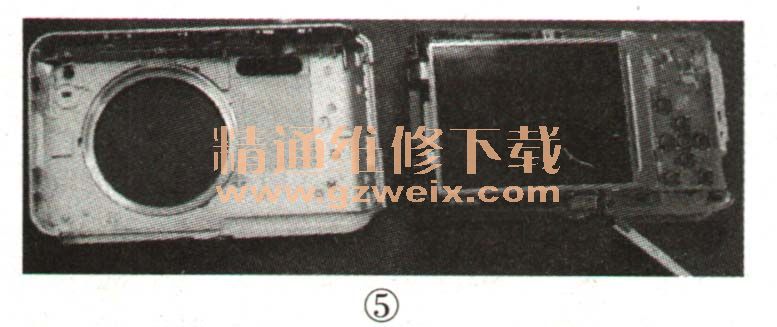

    3.接着小心取下相机前盖,至如图5所示状态。

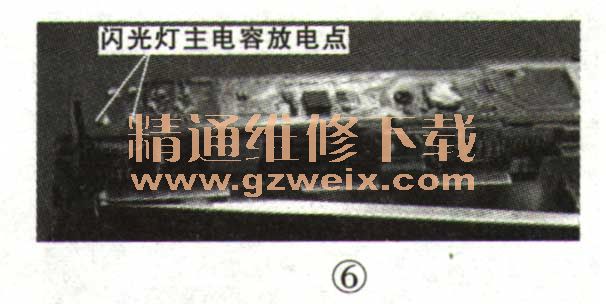

    4.如图6所示,将相机闪光灯的储能主电容上的电荷用放电器释放干净,保证后期维修工作中的人机安全。

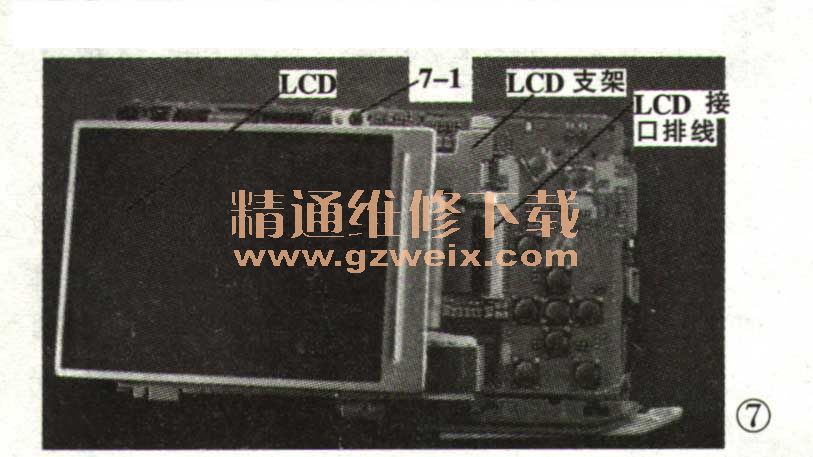

    5.如图7所示,将LCD接口排线从其对应的卡线槽中分离出来,把LCD拆下拿开,然后拧下固定螺钉7-1,将LCD支架也取下拿开,至如图8所示状态。

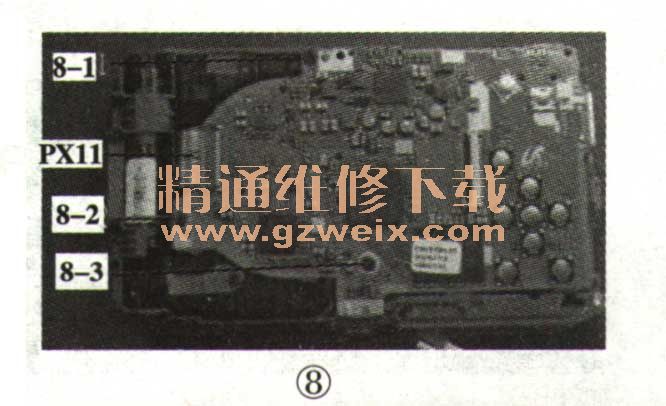

    6.拧下图8中的固定螺钉8-1、8-2、8-3,将镜头排线F×11从其对应的卡线槽中分离出来。

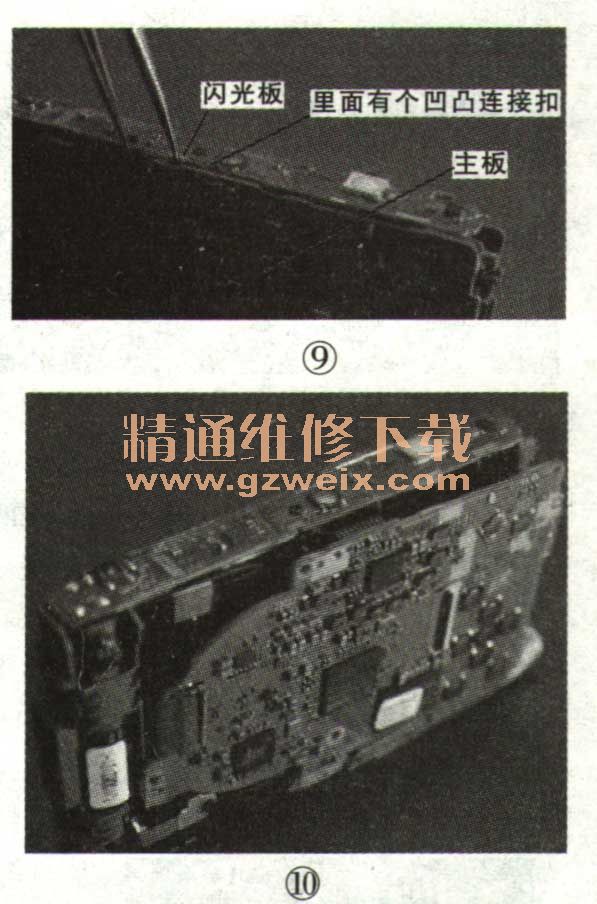

    7.将相机主体竖起来,如图9所示。相机的主板与顶部闪光板之间的连接没有采用软排线结构,而是采用凹凸连接扣的办法来实现,其凹凸连接扣设置在两块板交接的中间部分。用镊子在相机顶部闪光板与后侧主电路板交接处稍稍加力,使主板与闪光板之间的凹凸连接扣分开,至如图10所示状态。

[1] [2]  下一页
