一台湖山PE2200型功放，面板两个保护灯亮，整机不工作。询问用户得知，此机从购回之日起，就发现与同型号的机器有所不同：当电源电压低于180V后，此机就工作不正常，而且越来越严重，到现在整机不工作。

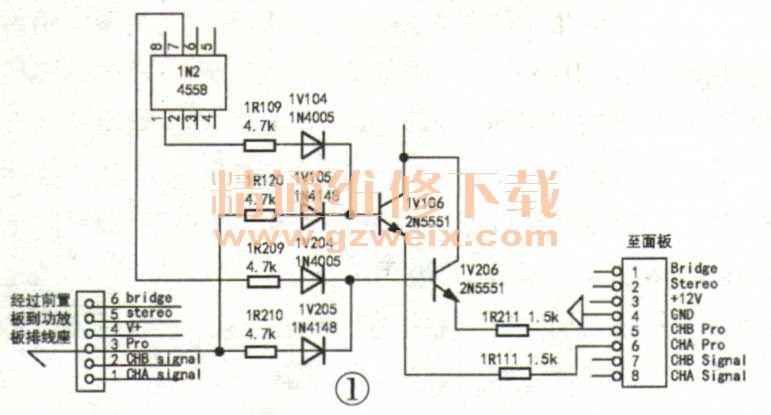

    打开机器，用万用表测量功放板所有三极管，未发现异常，且两路功率放大器中点电压为0V，正负主电压正常，说明主电路没有损坏的三极管，原因出在保护电路，电阻变质的几率较大。观察此机，保护电路较多且复杂，除功放主板保护电路外，电源板也有。粗测电源板上的三极管、运放以及工作电压，无明显异常现象。为了准确地找到故障原因，描绘出电源板部分电路，如图1所示。

    从图1可看出：面板上的两路故障指示灯分别是由1V106和l V206两只三极管控制，而两只三极管又受控于1N2运放和功放板。正常时只三极管不应导通，实测两管基极有3V以上的电压。为了区分是电源板保护电路故障或是功放板保护电路故障，把1V104和1V204与电路板断开试机，故障依旧，说明是功放板的问题。

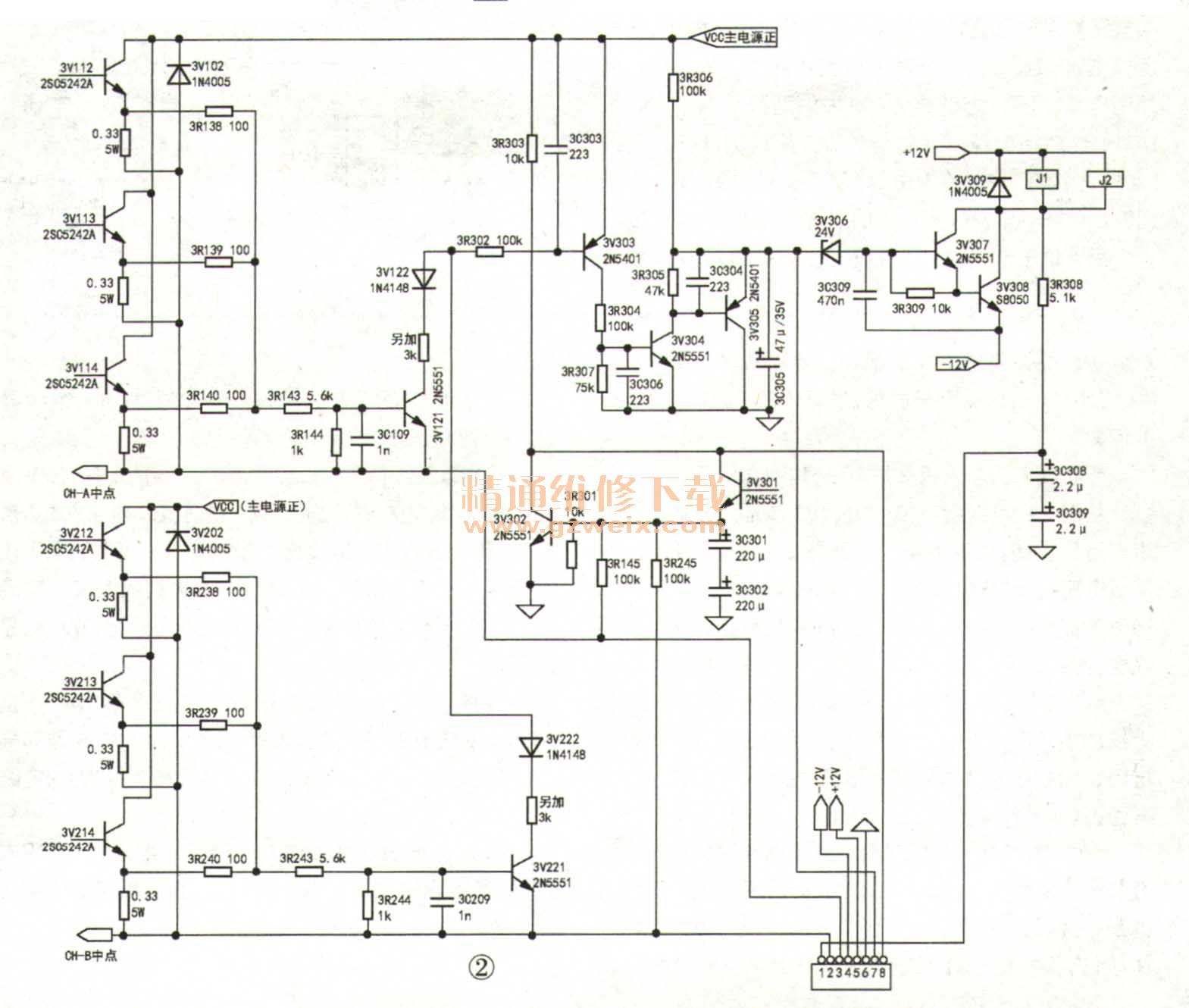

    描绘出来的功放板保护电路，如图2所示。

    从图2中可以看出：3V301、3V302是两路功放输出中点电压检测，当中点电压不正常时即导通，把3V303基极电压拉低导通，3V304导通，3V305导通，把3V306稳压管负端电压拉低，3V307、3V308均截止，继电器不吸合，喇叭断开。
    3V112～3V114和3V212～3V214分别是两路功率放大器的上功率输出管，它们的发射极电阻为过流取样电阻，如果某只功率管异常电流过大，3V121或3V221导通，其他动作同上。
    图2中，排线1脚就是经前置板到电源板插座上标有“Pro"（排线座3端）的连线，也就是控制保护指示灯的那条线。正常工作时，两个继电器吸合，把此条线电压拉低，保护指示灯不亮，同时，接通中点和外接音箱（图2未画出）。
    两个继电器吸合的条件是3V307、3V308饱和导通，而两只三极管导通的条件是必须有大于稳压管3V306的稳压值和两只三极管的b-e结的电压，因b-e结电压为0.7V左右，加上24V稳压值，对于－12V来说，稳压二极管3V306负端必须有25.4V以上的电压才算正常；对于地来说，也必须有相当高的电压。实测3V306负端对地电压为0V，在拔掉排线时为－6V，明显不正常。
    稳压管3V306负端电压过低有三个地方：一是3R306变质或断路，二是其他保护引起3V305饱和导通，三是与排线⑦脚（也就是连至电源板的排线）的电路有问题。
    首先检查3R306（100kΩ），拆下此电阻，用万用表测量，实际阻值达到了300kΩ以上，将其更换后一切正常。
