触屏手机的工作原理
来源:本站整理  作者:佚名  2012-05-10 11:51:16



1:由简单到难,道先测触屏四个引脚,有两组电阻,用手压触屏,电阻会发生变化,如无阻值或阻值不会变化则触屏坏。

2:再测主板四个引脚对地阻值,及开机测X+和Y+两脚是否有供电,如无阻值则可能断线,如无电压则可能控制IC坏或旁边路电阻电容漏电或短路。

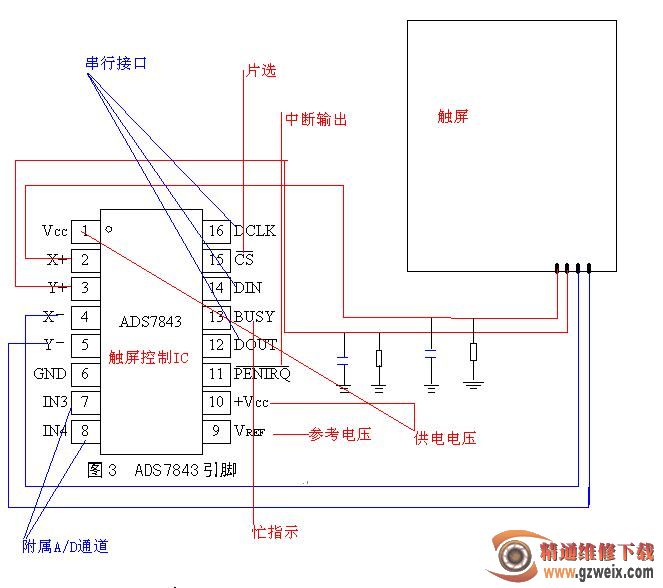

3:测控制IC(实际电路板多为四边形的IC)是否有供电,如无则查电源供电。测是否有参考电压及片选信号和A/D输入。都正常那就剩下CPU和软件了!

关键词:触屏
