跟我学习维修 MP3/MP4(二)
来源:本站整理  作者:佚名  2013-05-01 10:42:31

四、检修须知

    1.常用元器件
    在MP3,MP4中,常用元器件虽有电阻、电容、电感、二极管、三极管等,但这些已有介绍,此处不再重复。

    (1)稳压IC
    MP3,MP4常用的稳压IC有1.5V和3V两类,3V稳压IC的常见型号有:65Z,302, 168F, AC-905, AC-F03,662, 332; 1.5V稳压IC的常见型号有:65E, 152,168E,AC-906,AC-206,A9-206。

    在上述稳压IC中,部分采用3脚贴片封装形式,脚位功能如图4所示。这些稳压IC外形与贴片三极管基本一样,但稳压IC的左下脚是接地脚,即直接和地线连通,三极管的左下脚是基极厂一般不会直接接到地。

    3脚稳压IC的外围电路简单,一般只接有滤波电容,如图5所示。另外,还有部分稳压IC可同时稳压输出两路电压,如稳压块LD6411可同时稳压输出3V和1.5V,其引脚功能如图6所示。

    (2)晶振
    在电路中,晶振常用字母Y表示。晶振的型号一般是直接标于外壳上面,常见的标注有24.000M ,24.576M、12.000M , 6.000M等(+M‑表示MHz)。
    晶振的作用简单地说,就是对振荡信号的频率进行选择,例如主芯片2085的23脚与24脚间接有一只24.576MH:的晶振,那么主芯片24脚输出的交流振荡信号经过晶振后,只有24.576MHz的信号能从主芯片的23脚输入。

    (3)话筒
    话筒也叫咪头,常用英文MIC表示,电路符号如图7所示,其作用是录音。话筒的接线柱分正负极,与外壳相连的那个脚是负极,若接反会造成录音效果差。

    (4)显示屏
    显示屏按种类分为黑白屏、假彩屏、OLED彩屏、65k色全彩屏、CSTN屏、TFT屏、TFT高清屏等;按分辨率与大小分,常见的有:128X32的黑白屏,96X64假彩屏,96X64的真彩屏,有1.1英寸~1.3英寸的65k色全彩屏,还有1.48英寸、1.5英寸、1.77英寸、1.8英寸、2.0英寸、2.2英寸、2.4英寸、2.5英寸、3.6英寸等大小的TFT屏和CSTN屏。
    另外,显示屏还有串联屏(升压供电)和并联屏(3.3V背光供电)之分。
      【提示】TFT屏与CSTN屏的外观区别:CSTN屏的屏幕颜色是全黑的,而TFT屏的屏幕颜色较淡一些。
      (5)FLASH
    FLASH按结构分为SLC与MLC两类,SLC类常见型号的前缀字母有HYUF, HYUG , K9K , K9F ,K9W ; MLC类常见型号的前缀字母有:HYUU, HYUT , K9L , K9G ,K9H。以“K9”开头的是三星公司生产的FLASH,以“HY”开头的是现代FLASH。

    FLASH的容量大小在型号中均有标注,常用字母“1G”表示容量为128M Byte, “2G”表示容量为256MByte, “4G”表示容量为512M Byte,“8G”表示容量为1 G Byte,例如型号为K9L8G08UOM的FLASH,表示该FLASH为三星1 G Byte的FLASH。

    2.IC的引脚定位
    将芯片丝印正面向上,标有小圆圈处对应的引脚为①脚,然后按逆时针方法数数,如图8所示。焊接主芯片时,PCB板焊盘处有小圆点和缺角处,表示主芯片①脚的位置。

    3.常见故障检修思路
    检修MP3, MP4时,对于不开机、屏不亮、操作失灵等故障,一般以3V供电电路为中心,顺着供电走向进行故障查找,如图9所示;对于某功能异常、无图像、无声音等故障,一般以主芯片为中心,顺着信号流程或控制走向进行查找,如图10所示。

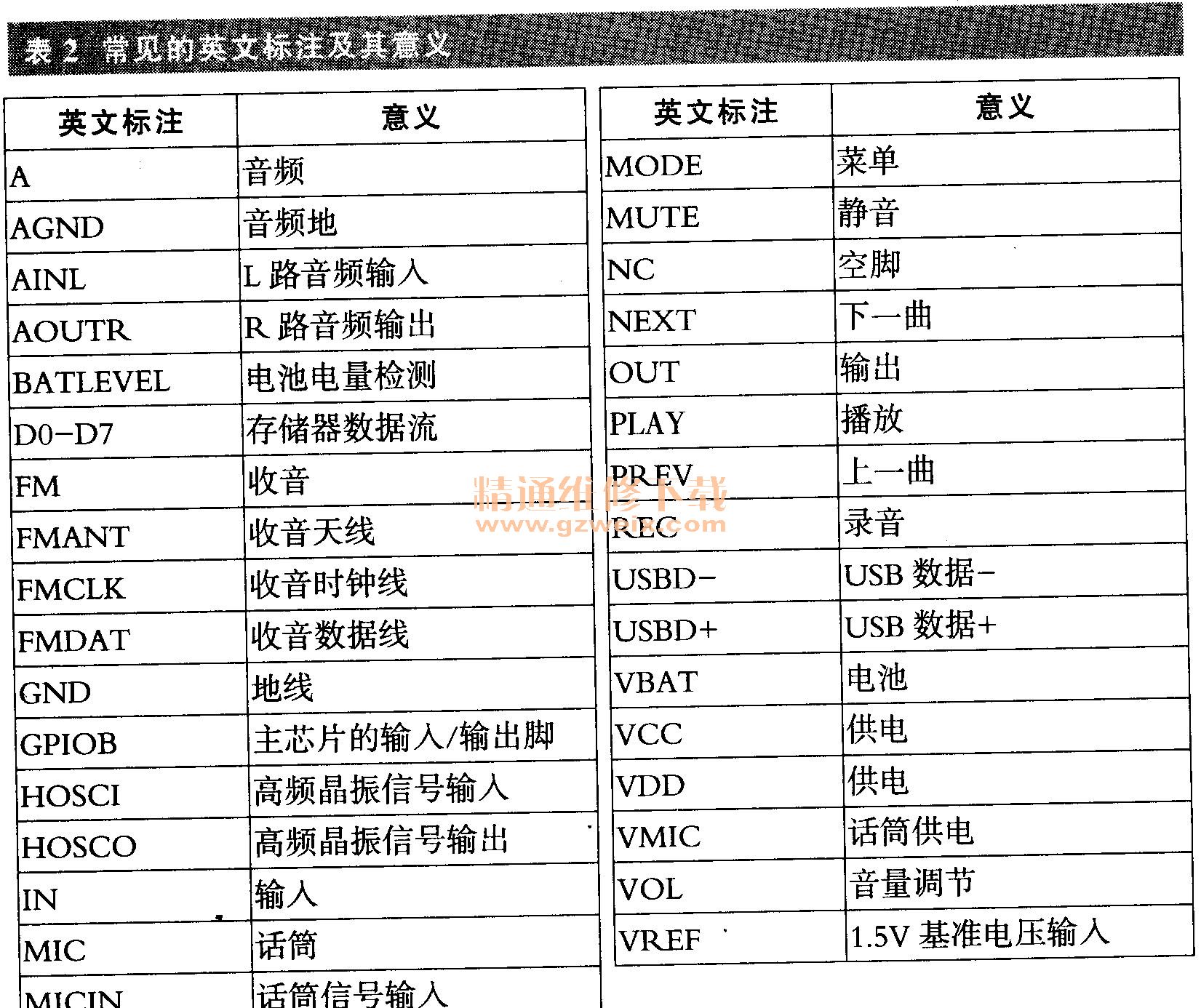

    另外,在MP3,MP4的PCB板或电路图中常标有一些英文,读懂这些英文对于检修非常重要,特附上常见的英文及其具体意义,见表2。

五、炬力方案电路分析

    1.电池升压电路

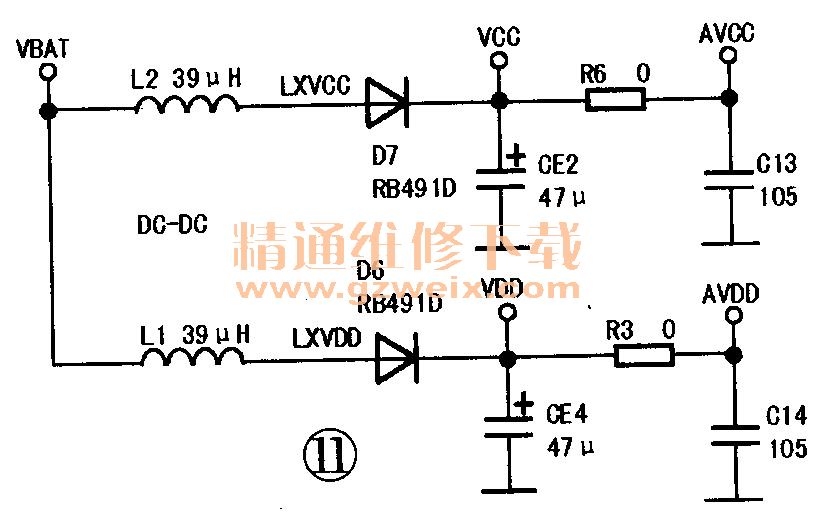

    用1.5V干电池供电的MP3(如月光宝盒、大朝华等)的电池升压电路如图11所示,图中LXVCC,LXVDD分别和主芯片2051的50脚和48脚相连。L2,D7和主芯片的50脚组成3V升压电路;L1,D6和主芯片的48脚组成2V升压电路。

    当检修用电池不开机但连电脑可以开机的故障机时,需首先检查该电路,其关键检测点有:VCC, 3V电池升压输出点;VDD, 2V电池升压输出点;VBAT,电池供电输入点。

    2.假彩屏背光电路
    假彩屏MP3(如采用假OLED屏的小贝贝、小坦克等MP3)的背光电路如图12所示,LED 1是背光灯,Q2是一只开关三极管,其基极通过一只10kΩ电阻连到主控芯片2051的59脚。

    LED灯的亮/灭由主芯片的59脚控制。当主芯片59脚输出高电平时,Q2导通,这时VCC供电就会通过LED, R26,Q2到地形成回路,LED灯亮;反之,当主芯片59脚输出低电平时,Q2截止,LED灯熄灭。

    当检修背光灯不亮、长亮或灯暗故障时,需测量Q2基极电压、VCC供电、Q2及P,26。

[1] [2]  下一页
