11.显示屏电路

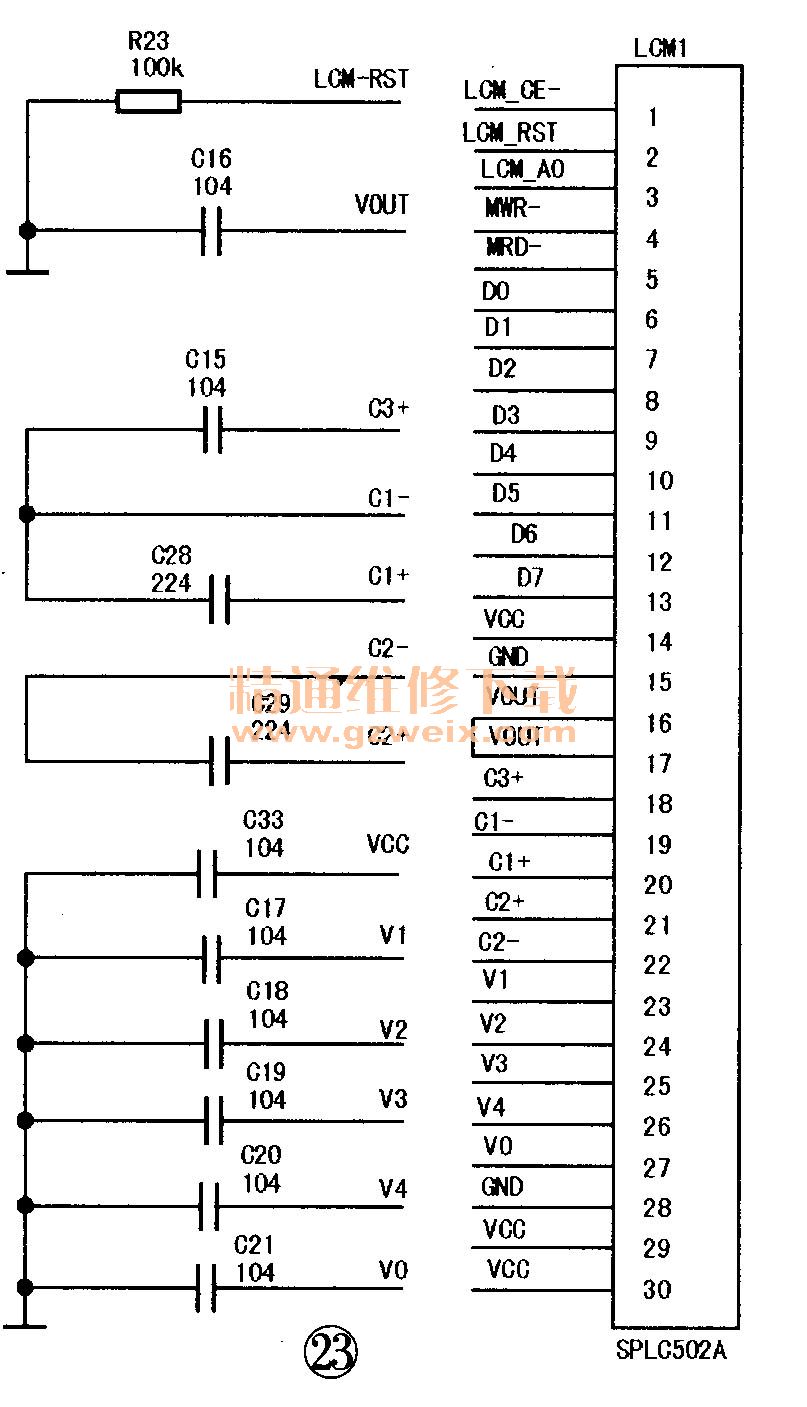

假彩屏的屏接口电路如图23所示,屏供电直接由3V供给,没有升压电路。若连接电脑后,电脑上有“有可移动磁盘”提示,但该彩屏不显示,其故障原因主要有以下三个:一是MP3升错程序,重新写上正确的程序即可;二是屏坏;三是和屏连接的贴片电容损坏,如图23中的C33,C17~C21等,一般采用代换法进行检查。
1.8TFT屏电路如图24所示。MP3真彩屏以及MP4的显示屏电路都和此电路相似。此显示屏的①、②脚(LED-K, LED-A)是接升压电路的背光供电端,④脚是屏的3V供电脚,⑦一⑩脚统称为显示屏数据线。该类屏的常见故障如下:
故障现象1:连接电脑后,电脑上有“有可移动磁盘”提示,但MP3/MP4的屏不亮。
分析检修:首先测LED-A和LED-K两点电压(正常值一般大于6V),若电压正常,则表明屏已坏;若电压为0V或电压很低,则检查升压电路。另外,写错程序也会出现此故障。
故障现象2: MP3/MP4白屏(即背光亮,不显示)。
分析检修:此故障分两种情况:一是连接电脑后,电脑上有“有可移动磁盘”提示,但显示不正常,这表明显示电路有问题,常见原因为屏坏或程序错误;另一种情况是连接电脑后,电脑上无“有可移动磁盘”的提示,这时应先检查MP3/MP4的供电、主芯片晶振、数据线等电路,若电路无问题,则重新升级。若升级始终不成功,则检查主芯片和FLASH电路。当然,有些机器升级不成功的原因是程序不支持该型号FLASH。
12.背光驱动电路
(1)串联屏升压电路
该类升压电路的IC的常见型号有G5121,G1896,G9271等,其电路也大同小异,如图25所示。U201(G5121)的⑥脚是升压供电,①脚通过磁珠L201和⑥脚相连,②脚接地,③脚接显示屏背光供电的负极,并通过R202接地,调节R202的阻值可调节屏的亮度;④脚是升压控制端,和主芯片2085的⑩脚相连,高电平时U201工作,屏亮;⑤脚是过压保护端,和升压输出点LED A相连(无此功能的升压IC没有此脚),当该脚检测到LED A点电压过高时,U201停止工作,以避免IC损坏。
该升压电路的常见故障是升压不正常,这时先检查升压供电,升压控制线、升压二极管、升压电感,最后更换升压IC。值得一提的是,若升压电感局部短路,通常会表现为屏暗、升压电路电流大等现象,这时用万用表难以测量出来,需代换判断。
(2)并联屏背光电路
一部分MP4采用的是并联显示屏,背光用3.3V供电,没有升压电路,如图26所示,图中方框里的电路是串联屏升压电路,若采用并联屏时,就不用这部分电路。U7是并联屏的供电IC,内部电路可等效为一只3.3V的稳压IC和一只三极管,其各脚功能如下:①脚是供电输入端,②脚接地,④脚外接旁路电容,③脚是控制端,接主芯片,只有主芯片输出高电平(3V)时,⑤脚才输出3.3V电压,送给背光供电正极,这时屏亮。
背光负极通过电阻R11接到地,调节R11的阻值可调节屏的亮度。该电路的常见故障是屏不亮,先测U7的①脚有无输入电压,⑤脚有无输出电压,③脚控制电压是否正常。若①脚输入电压和③脚控制电压均正常,而⑤脚无电压输出或电压低,这时测量⑤脚对地电阻,看对地是否短路;若⑤脚有电压输出,则表明屏已坏;若③脚控制电压不正常,一般是程序错误所致。
13.主芯片和FLASH电路

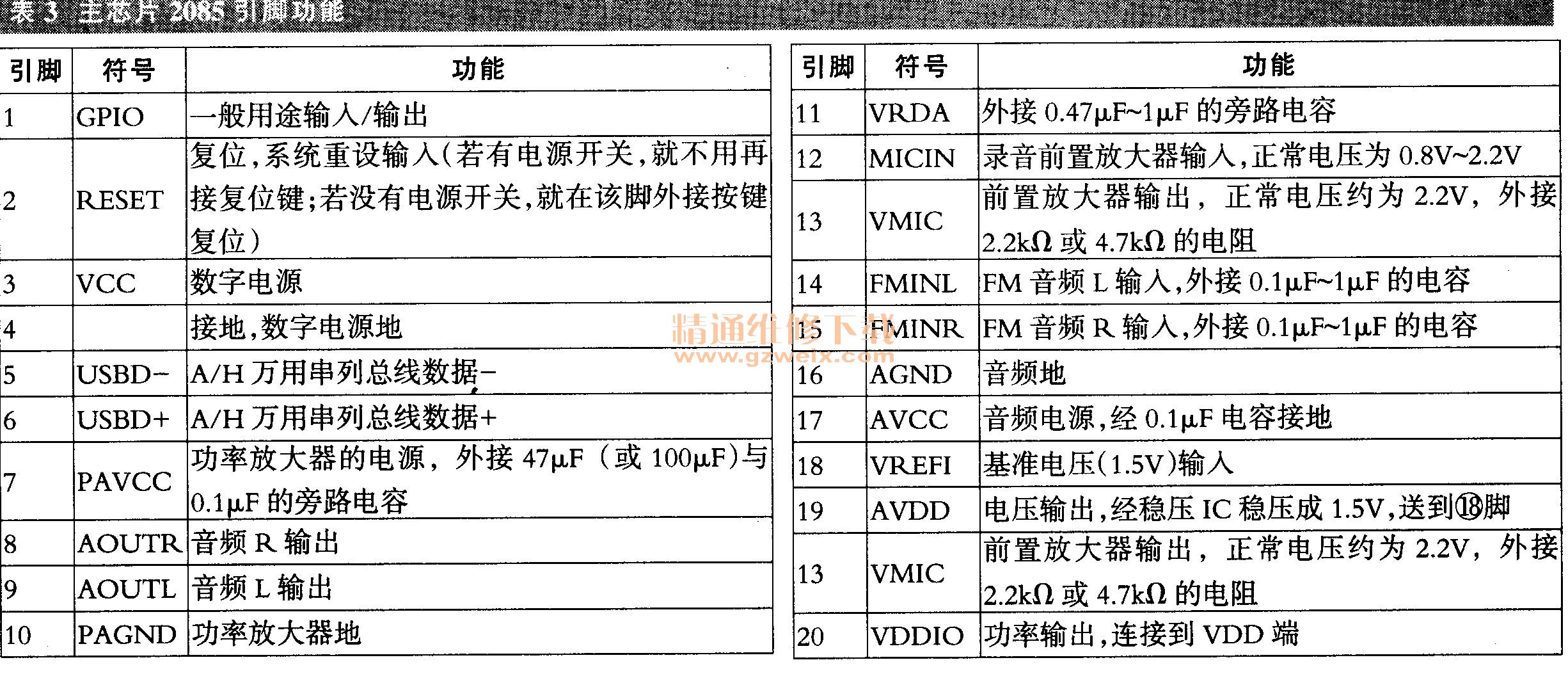

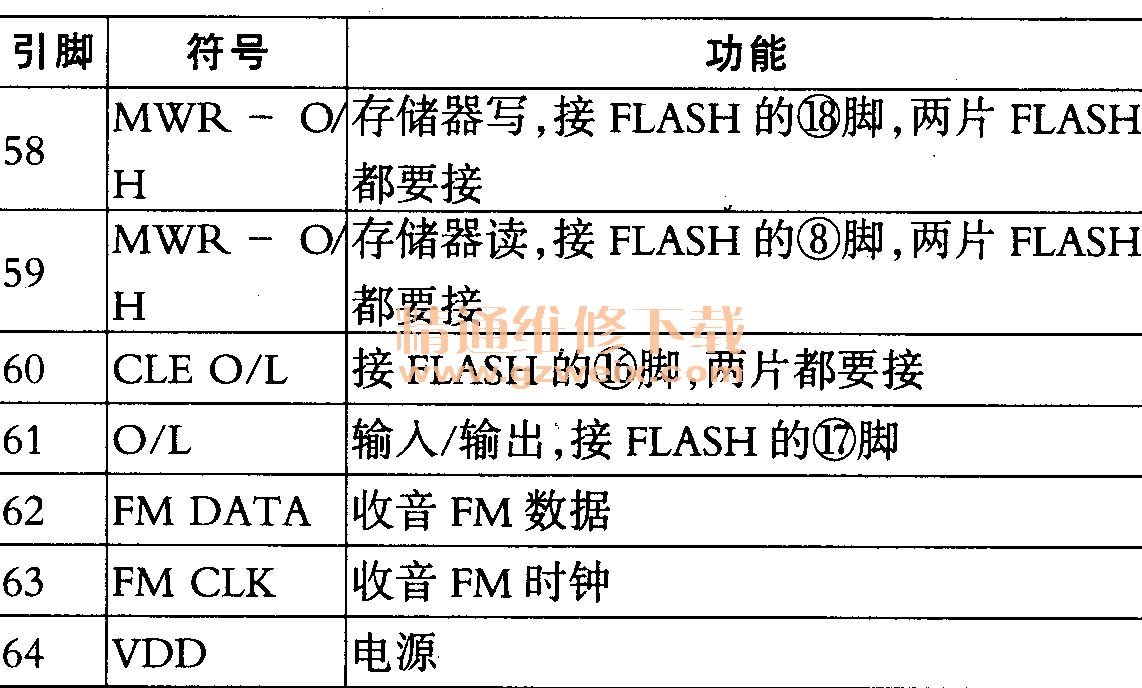

该方案机型的主芯片型号为ATJ2085(常简称为"2085"),如图27所示,其引脚功能见表3 ; FLASH型号为K91 G08UOM,如图28所示,其主要引脚功能见表4所示。
该部分电路的常见故障与检修如下:
故障现象1:升级不成功或是升级后显示无盘。
分析检修:该故障主要检查主芯片、FLASH以及相关的线路,通常先补焊FLASH和主芯片后试机,若不行,则清空或更换FLASH,最后更换主芯片。
另外,程序不对、升级不成功或者屏短路也会出现此故障。
故障现象2:既不能开机,也不能连接电脑。
分析检修:先检查主芯片的3V和1.5V供电,晶振两端电压,以及USB数据线电压是否正常,再代换主芯片。
有的机器程序错乱,或因升级FLASH不成功而出现此故障时,可先短路FLASH的⑦、⑧脚后再连接电脑(对于少部分机型可拆下FLASH再连接电脑),若仍不能连接,则更换晶振或主芯片。
故障现象3:磁盘错误,IO设备错误,不能格式化,不能打开磁盘,播放时经常死机。
分析检修:此故障需清空FLASH后重新升级。对于FLASH的清空方法一般先在板上按照下述方法进行清空,即不拆下FLASH进行清空。对于凌阳方案和在板上不能清空的,就需拆下FLASH安装在清空机上清空。若在清空机上不能完成清空的,表明该FLASH已损坏。不拆下FLASH的清空方法如下:
1.炬力方案:短路FLASH的⑦、⑧脚等再接电脑;2.西格马特方案:先按住播放键再接电脑;3.瑞星微方案:短路缓存的②、③脚再接电脑。
