3.USB供电电路1

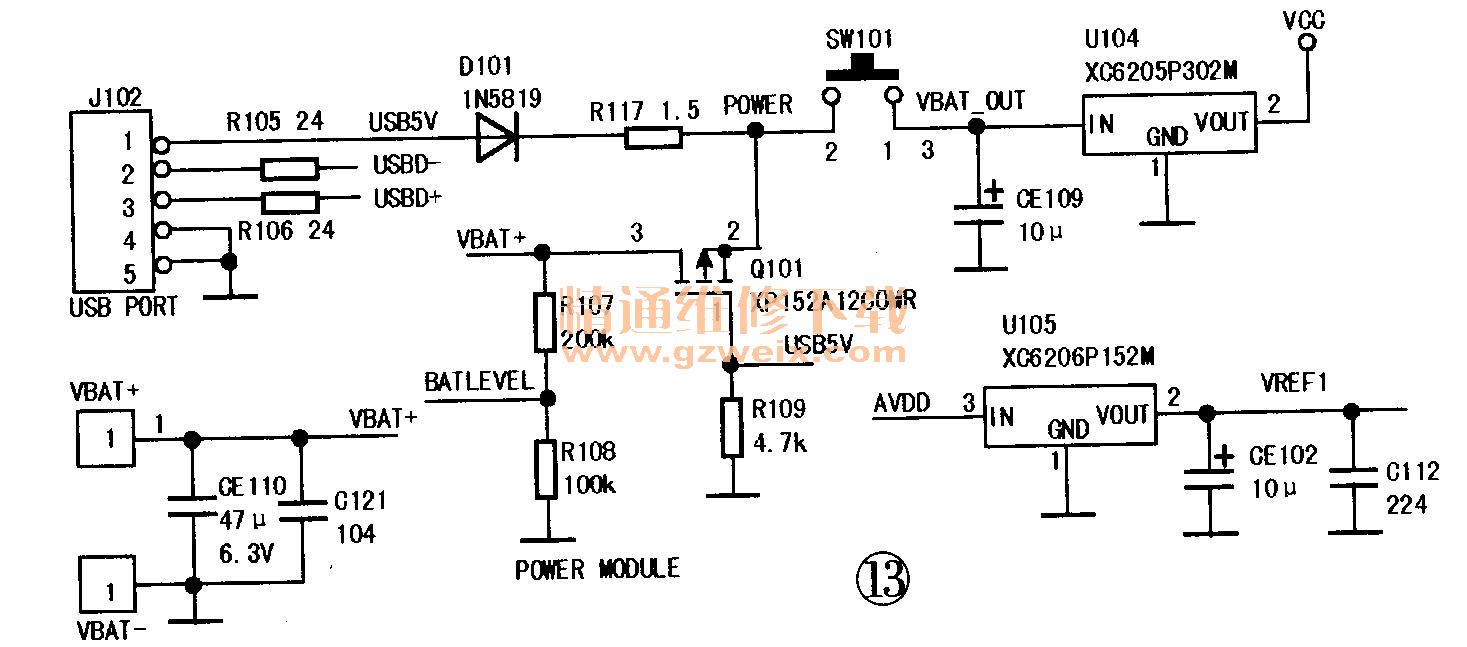

    常用的USB供电电路如图13所示，J102是USB接口，功能如下：①脚是5V供电，④、⑤脚是USB地线，②、③脚是USB数据线。

    机内的3V电压的形成有两种方式：一是USB5V电压通过二极管D101和限流电阻R117及开关SW 101后，由3V稳压块U104稳压得到；二是电池电压（VBAT+）经Q101,Sw101控制后，由U104稳压得到。

    USB电压或电池电压经过开关SW101后，分为3路：一路到3V稳压IC输入端，另外两路分别供给升压电路和功放电路。

    图13中U105是1.5V稳压IC，输入端是连到主芯片2085的19脚，输出端1.5V只供给主芯片18脚。R105,R106是数据传输电阻，若开路或对地短路，都会引起与电脑连接不成功。

D101和限流电阻R117是USB5V电压给电池充电和主板供电用的降压元件。电池充电的限制电压是4.2V1, D101起降压的作用，把USB5V降低约0.7V后，再通过限流电阻（起保护作用）给电池充电和供电给主板。D101损坏或者限流电阻R117开路，均会出现电池不充电、不开机等故障。

    R107,R108和BATLEVEL电池检测线（接主芯片2085的31脚）组成电池电量检测电路，工作原理如下：当电池充满电（3.7V）时，检测线的对地电压应为1.23V;当电池中电量较少时，检测线的对地电压约为1.1V；当主芯片31脚电池检测线的对地电压高于或等于1.23V时就显示满电；当电压低于或等于1.1V时就显示没电；检测线的对地电压在1.1V-1.23V之间变化时就显示电量的多少。

    电池检测电路常见故障有：1.电池有电，但显示“无电关机”，这种故障一般是检测线对地短路或阻值变小等引起电池检测电压低于1.1V（检测线有一个对地电容漏电常引起此故障，可去掉不要）;2．电池电量低或没电时却显示满电，这一般是检测线对地开路、阻值变大等使检测线电压高于1.23V。

      4. USB供电电路2

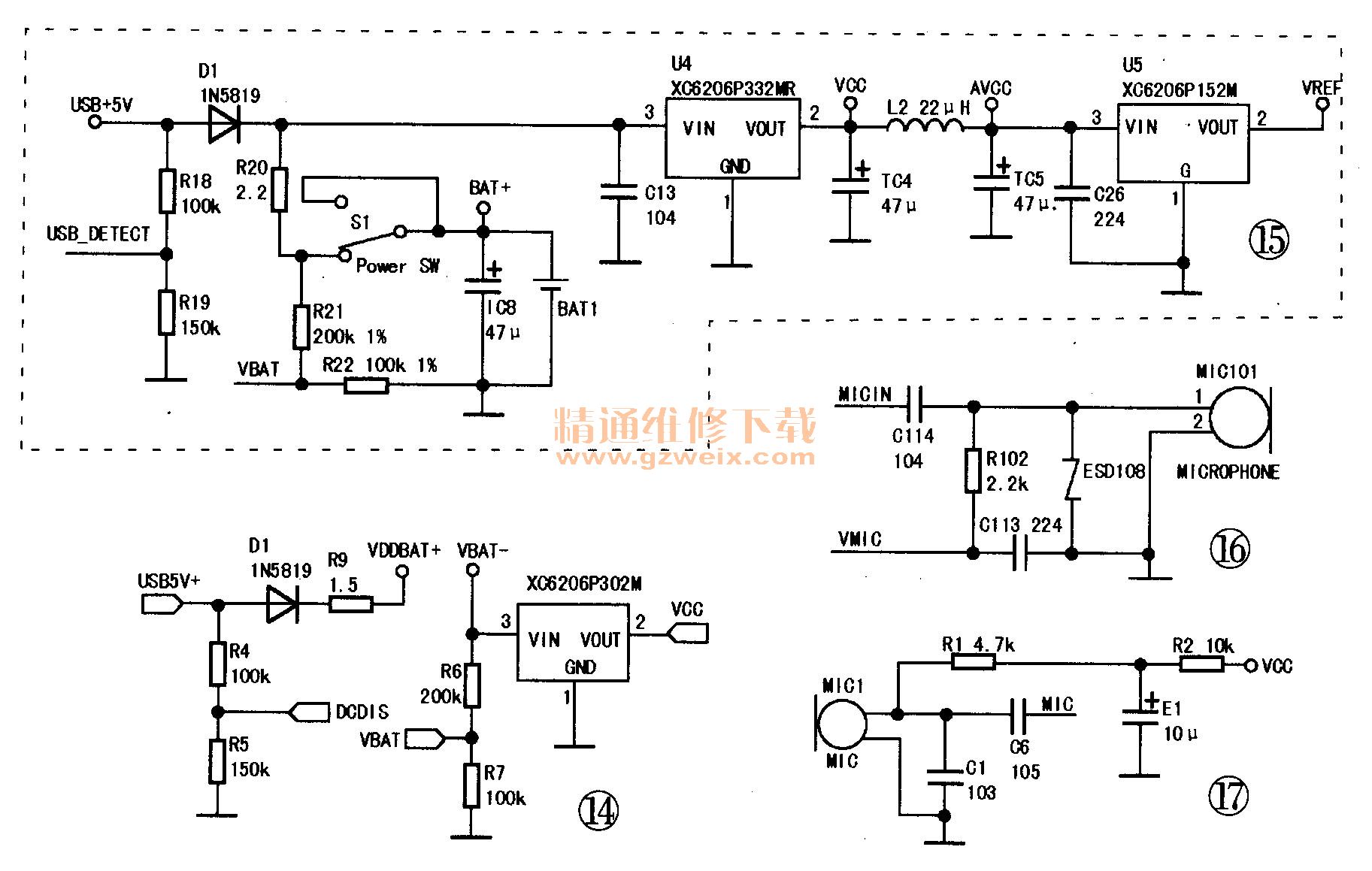

    此USB电路如图14所示，R4 , R5和DCDIS充电检测线（接主芯片①脚）组成充电检测电路。当USB接口有5V电压输入时，DCDIS充电检测线的电压为高电平，此时主芯片就会发出指令，显示联机画面；没有连接USB接口时，DCDIS充电检测绘申压为低由．平就不会显示联机画面。

    此电路的常见故障是自动联机（在没有通过USB线连接电路时仍显示联机画面），此故障原因一般是DCDIS检测线对地开路，或是D1漏电或反向击穿，电池电压让DCDIS检测线为高电平，使主芯片误操作显示联机画面。另外，USB数据线有电压也会造成自动联机故障。

      5. USB供电电路3
    此USB电路如图15所示，与前面两种电路相比有以下两个不同点：一是开关的接法不同，此电路的开关只能控制电池是否接入，不能控制USB供电；二是1.5V稳压IC(U5)的输入端是直接连到3V输出端，而不是接到主芯片（2051方案常用）上的。

    USB电路不充电故障判断方法：先拆下电池再连接好USB接口，确认有5V输入时测量电池两端的电压，若所测电压高于或等于4V（一般在4.2V左右）表示可以给电池充电；若低于3.7V，表示不能给电池充电；若电压在3.7V～4V之间，表示充电缓慢。

    电池好坏快速判断方法：把没电的电池接上直流电源（电压调到4V），如果有一定的电流，则表示该电池可以充电，电池是好的；如果电流值接近0，则表示该电池已充不进电，电池是坏的。

    6．录音电路
    常见的录音电路有两种，如图16,17所示。在图16中，C114是录音信号耦合电容，R102是录音供电电阻，录音信号线（MICIN）接主芯片2085的12脚，录音供电（VMIC）接主芯片2085的13脚。

    图16和图17两种录音电路的区别在录音供电不同，图16的录音供电是由主芯片供给，只有在录音模式下，主芯片的⑩脚才有龟压输出（2V左右）；图17的录音供电是由3V稳压IC供给。

    在检修无录音故障时，先检查录音供电、录音信号线是否正常，然后代换咪头。

    7．收音电路

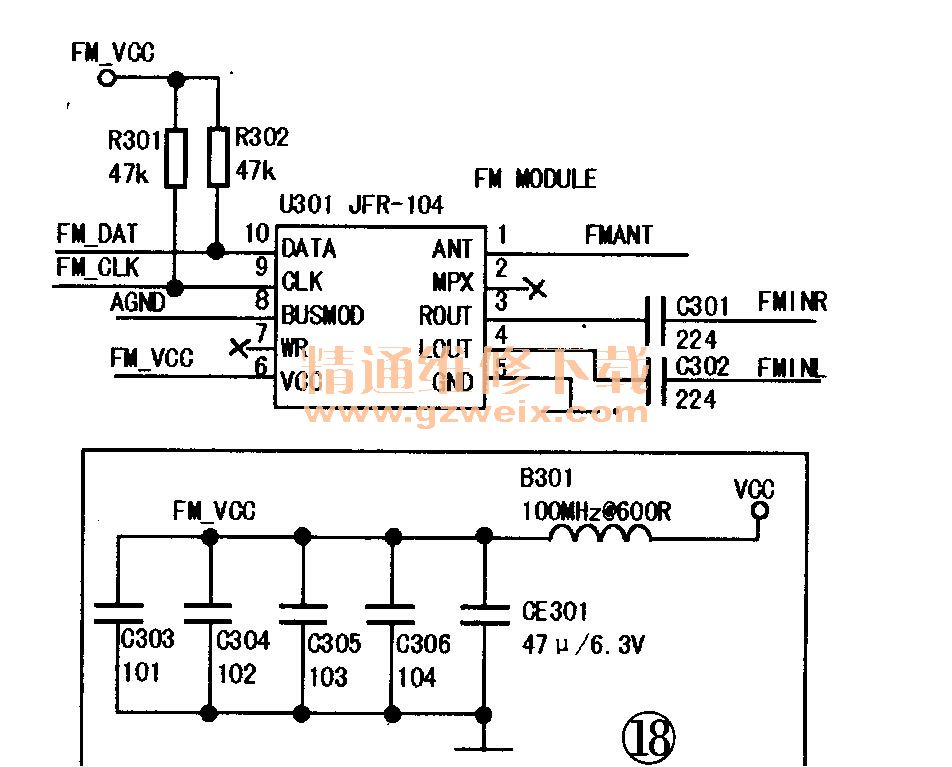

    常见的收音电路如图18所示，U301是收音模块，①脚是收音天线 脚，接耳机地线；③、④脚是收音音频信号输出脚，分别接主芯片2085的14、15脚；⑤、⑧脚是地线；⑥脚是收音模块供电端；⑨脚是收音时钟线；⑩脚是收音数据线；②、⑦脚是空脚。方框内的电路是收音供电滤波电路。

    收音部分常见故障有：
    (1)进收音模式时，提示错误：检查收音供电和收音模块⑨、⑩脚的线路以及R301、 R302两个电阻，如果都正常，则故障原因可能是收音模块坏。
    (2)收音时无声音，查收音模块③、④脚的音频信号线或代换收音模块。
      (3)收不到台：主要查收音天线或代换收音模块。
      (4)进入收音模式，则机器自动重启：常见原因是收音模块的⑥脚没有供电电压。

      8．功放电路

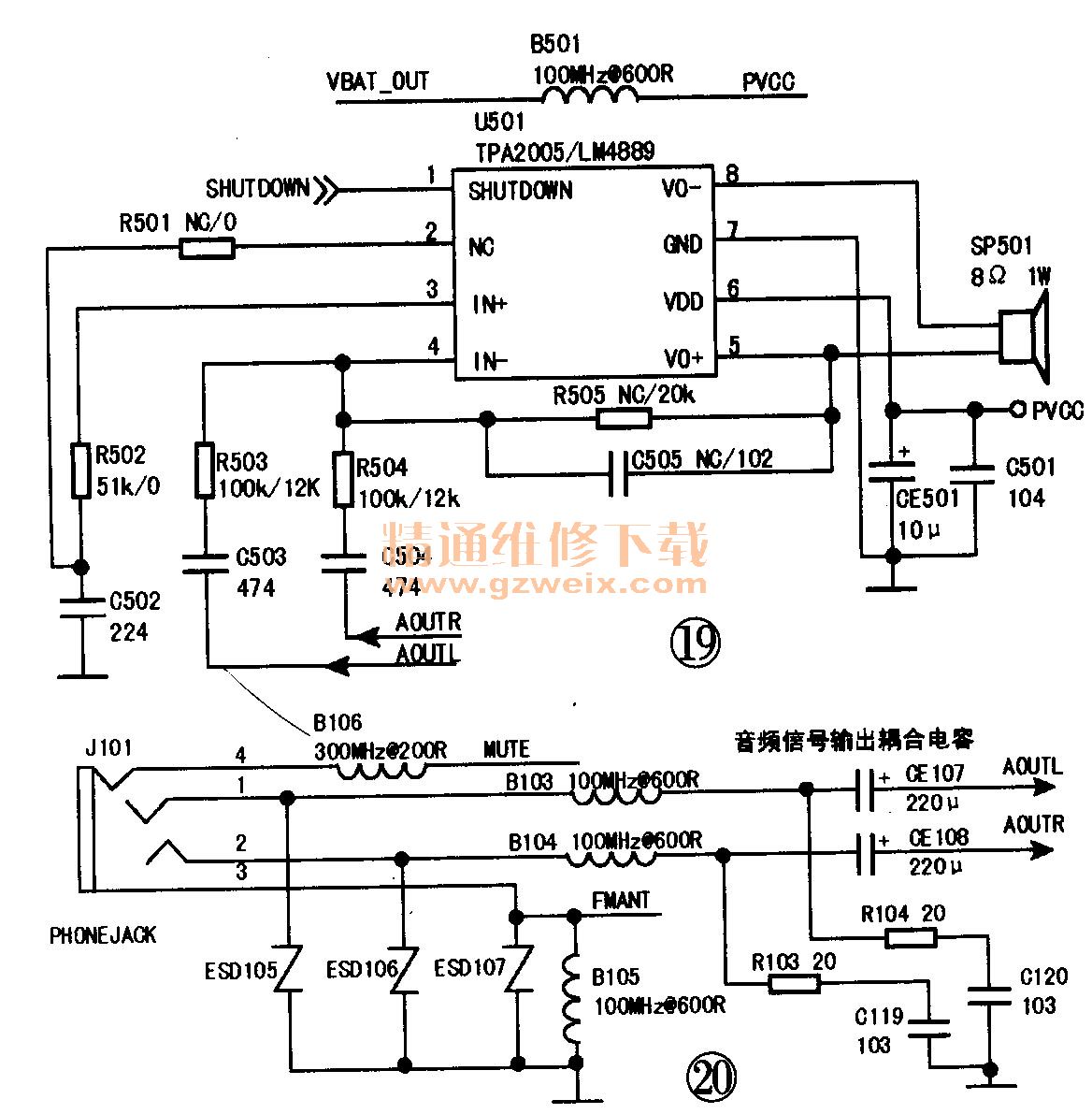

    常见单声道功放电路如图19所示，功放IC白恤脚（SHUTDOWN）是静音控制端，当该脚电压为3V时，功放正常工作；当该脚电压为0V时，静音：②脚是空端（采用型号为4889的IC时，②脚和③脚相连）；③脚是“信号+”输入端；④脚是“信号-”输入端，通过R503,R504,C503,C504接主芯片2085的⑧、⑨脚；⑤、⑧脚是功放输出端，接喇叭；⑧脚是供电端；⑦脚接地。

    该功放电路静音控制流程：在播放状态下，当没有插入耳机时，耳机插座的④脚为高电平（3V）→主芯片的①脚为高电压→主芯片44脚为高电平→功放IC的①脚电压为3V→功放IC正常工作，推动喇叭发声。

    在播放状态下插入耳机时，耳机插座的③、④脚连通，④脚对地短路，则电压为0V→主芯片的①脚电压为0V→主芯片44脚电压为0V→功放IC的①脚电压为3V→功放IC不工作，喇叭中无声。

    功放电路常见故障有：．
    (1)喇叭无声音（耳机正常）：查功放供电，静音控制脚电压，检查喇叭好坏，代换功放IC。
    (2)喇叭声音中有杂音或声音小（耳机正常）：主要检查功放IC外接的电容、电阻，代换喇叭。实修中发现，功放IC损坏或电容C502漏电易引起这种故障。
    (3)插耳机后喇叭中还发声：检查静音控制线及功放IC的静音控制脚电压。若测得功放IC静音脚电压为0V,则表明功放IC损坏。

    9．耳机电路
    耳机电路如图20所示，耳机接口的④脚是静音控制端，接主芯片2085的①脚，①、②脚是连耳机的音频信号线，分别接主芯片2085的⑧、⑨脚，③脚是耳机地线。若耳机接口不需控制喇叭发声，则没有④脚的静音线。
    B105是耳机接地的磁珠，同时也起到断开收音天线信号到地的作用，因为耳机的地线就是收音的天线，收音天线信号不能接地，故用小磁珠“阻高频通低频”的特性断开收音信号到地的通路，同时不影响耳机接地。耳机电路常见故障：

    (1)无声音：先查主芯片的音频电路（主要是主芯片的音频信号输出、供电，音频旁路）和到耳机的线路，然后更换主芯片。
    (2)单只耳机响：查主芯片音频输出脚到耳机的线路及耳机插座。
    (3)声音失真：耳机地线断，音频旁路电容损坏。

      10．按键电路
    常见的按键电路有两种，如图21、图22所示。在图21中，主芯片的一个引脚控制一个按键（PLAY键除外），例如：GPIOB5是“VOL”键，连到主芯片2085的41脚，在没有按下“VOL”键时，主芯片的41脚为低电平，按下该按键时VCC供电送到主芯片41脚，主芯片41脚为高电平，执行VOL键功能。

    在图22中，主芯片的22脚（LRADC）控制K3-K6,K8共等5个按键，按下不同的按键时，根据电阻串联分压特性，主芯片22脚的电压不同。当按下其中一个按键时，主芯片22脚就有一个相应的电压，此时执行相应的按键功能。

    上述两种按键电路的故障区别：若图21的按键接地电阻开路，该电阻对应连接主芯片的脚位为高电平，则主芯片一直执行此按键的功能；但在图22中，若和按键相接的电阻开路，则相当于没有按下按键，此时该按键不起作用。

    另外，图22所示的按键电路对电阻的精确度要求较高，电阻阻值变化会造成按键功能错乱。
    按键电路常见故障为按键无作用或功能错乱，检查按键到主芯片的线路和按键的接地电阻，代换按键或主芯片。另外，部分机器若升错程序也会造成按键不正常。
