佳能BJ系列的几种打印机，无论是单色机还是彩色机，其电路系统的结构及功能都很相近，只是在复杂性及功能完善性上有差异，其电路系统分为两部分，逻辑部分和电源部分。逻辑部分的功能是解释和处理来自接口的、从电脑主机传来的数据和打印命令；检测打印机的工作状态；操纵打印机的机械结构。电源部分将交流电转换成各部分所需的直流电，提供给打印机的各个部分。

一、BJ-10ex打印机的电路系统

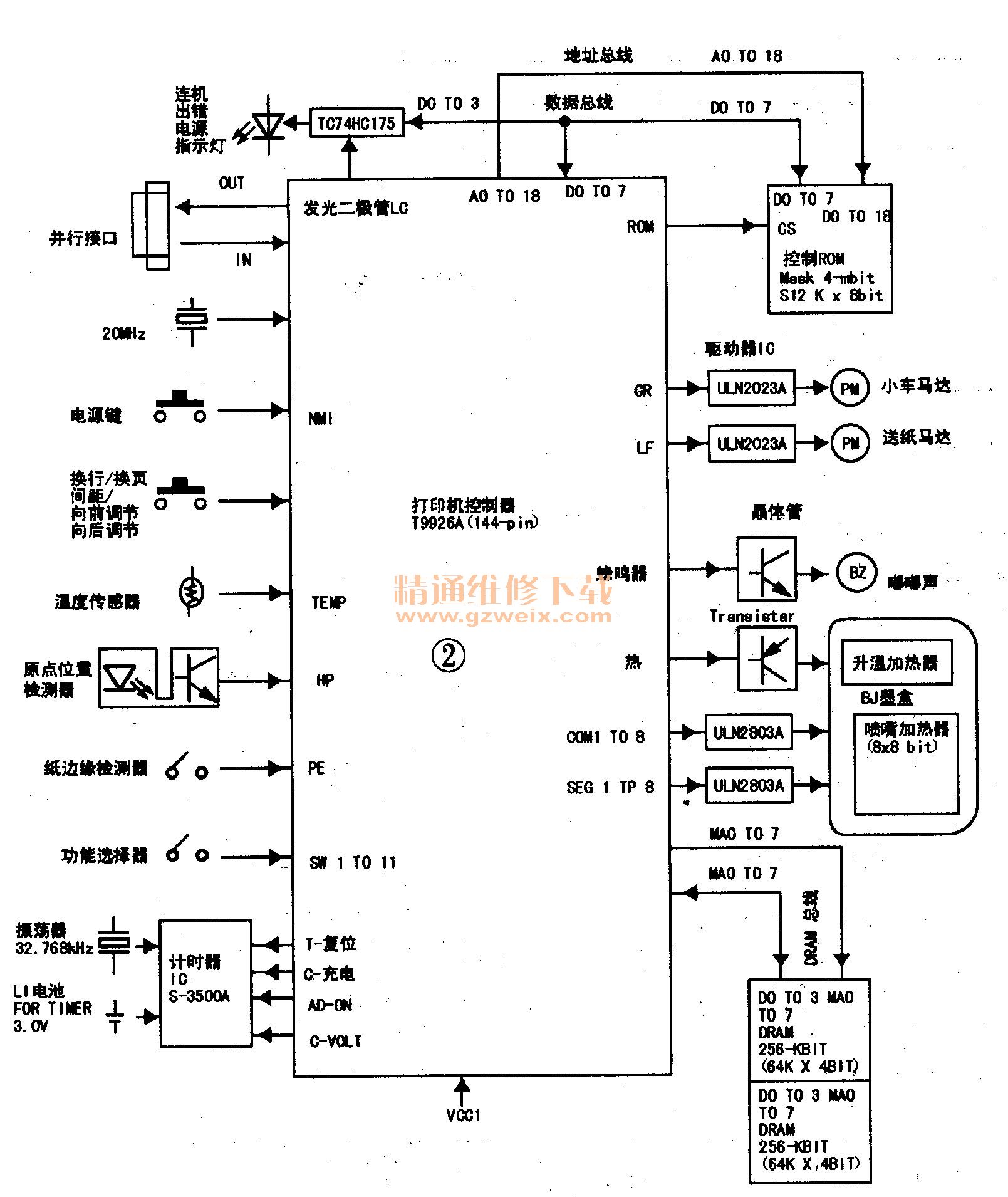

    BJ-10ex打印机的电路系统总框图如图1所示，逻辑部分如图2所示，它可实现的功能包括打印控制、接口控制、喷头控制、电源控制、开关检测、指示控制等。

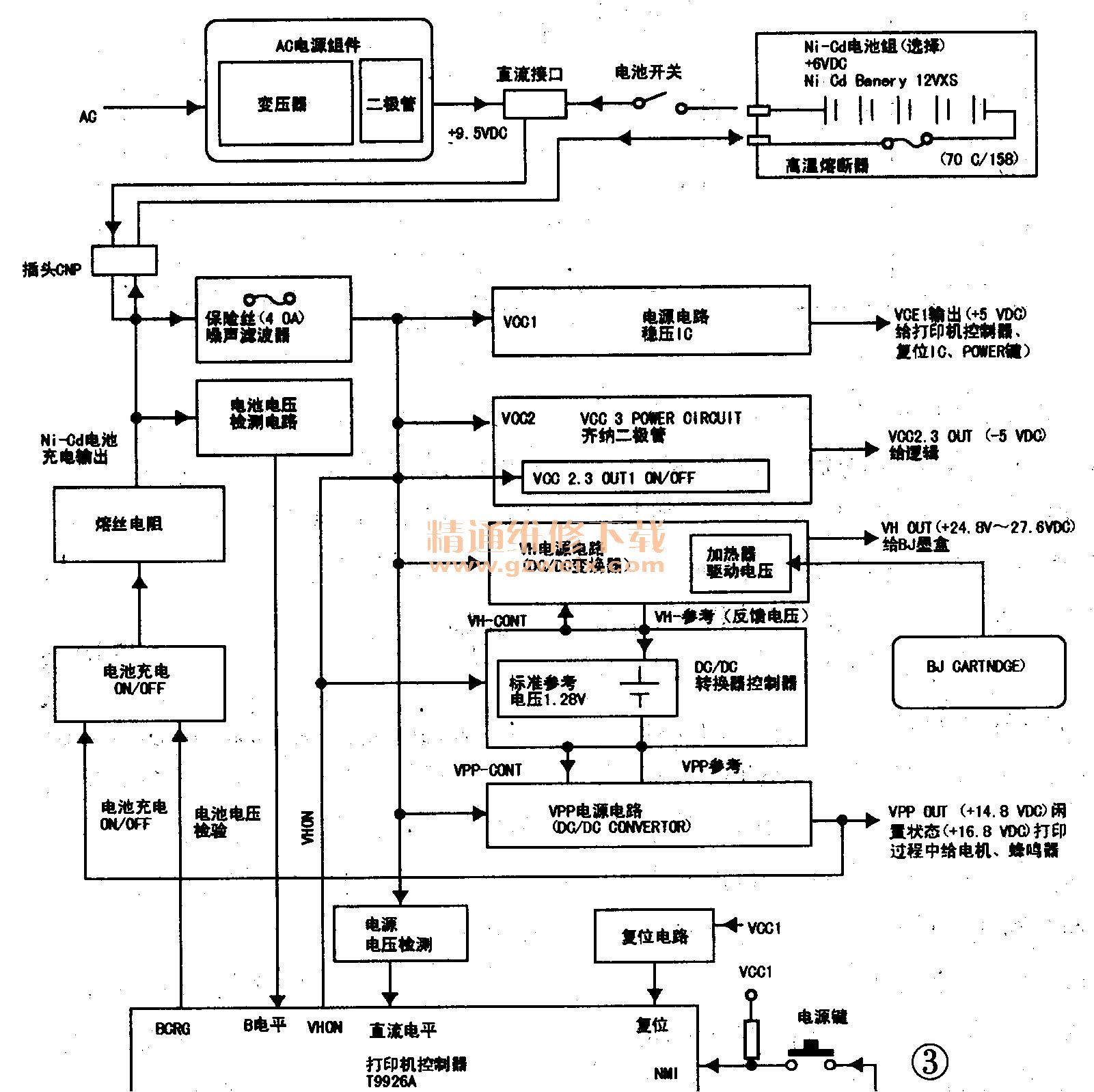

    电源部分：见图3所示。其功能是将交流电源转换为直流电源，其输出包括Vcc1=5VDC,Vcc2 =Vcc3 =5VDC, VH =24.8 ～27.6VDC，Vpp=14.8/16.8,VDC等几种，分别作为控制器，逻辑电路、BJ墨盒、电机、蜂鸣器等的供电。

二、BJ-230打印机的电路系统（不同于BJ-10ex的是打印控制与MPU分离）

    电路系统总框图如图4所示。
    逻辑部分电路如图5所示。其功能是：打印机控制、喷头控制、接口控制、指示灯控制和开关检测。
    电源部分：向逻辑板提供三种直流电：Vcc =5VDC Vh =27.6±0.2VDC, Vm=27.6VDC，分别用于逻辑控制，气泡喷头和加热器供电、电机供电等。

三、BJC-800打印机的电路系统

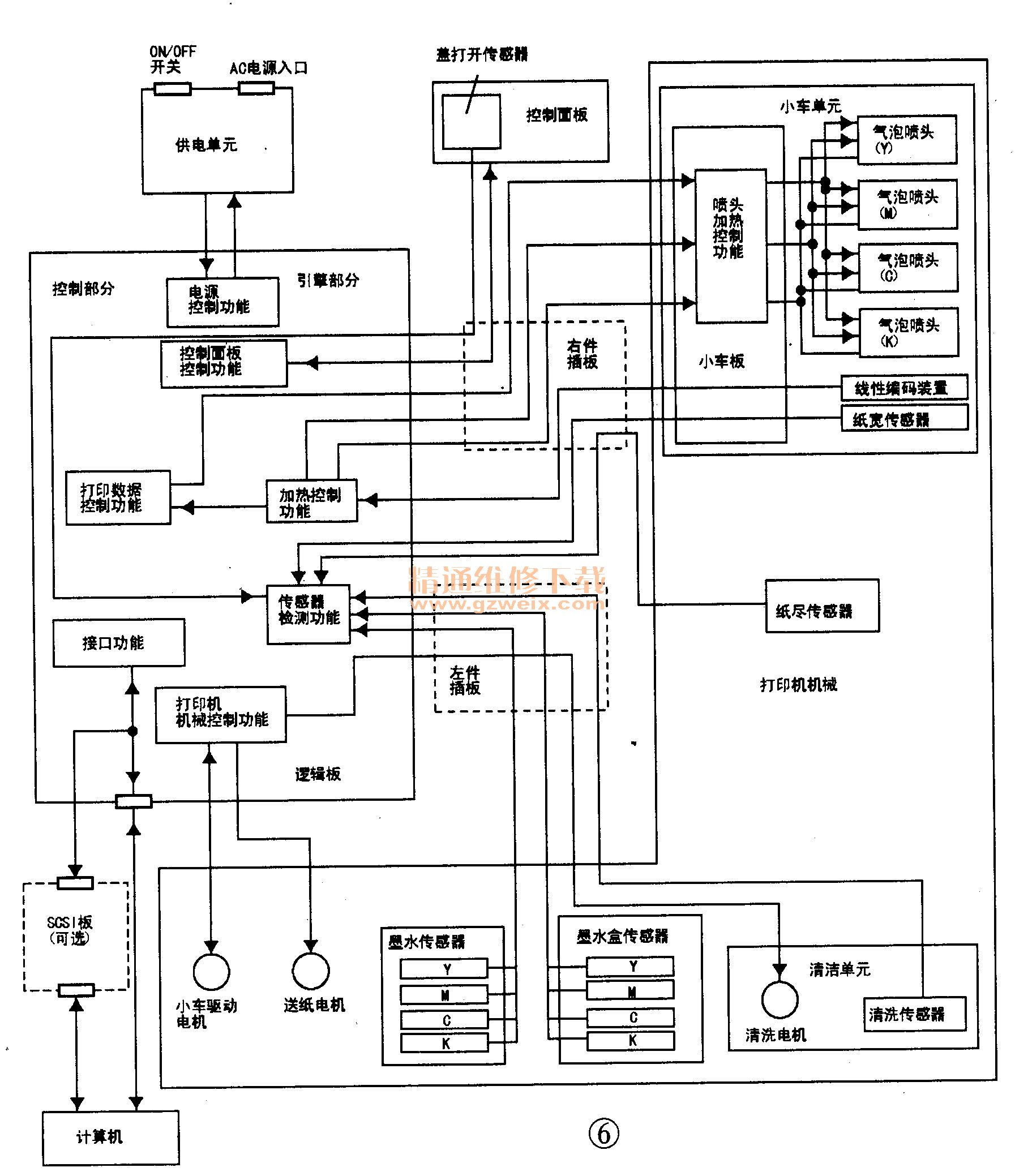

    BJC-800属彩色打印机，电路系统的结构相应地要复杂一些，电路的总框图见图6所示。其插件板包括逻辑板、小车电路板、电源板及面板等。

    1.逻择板

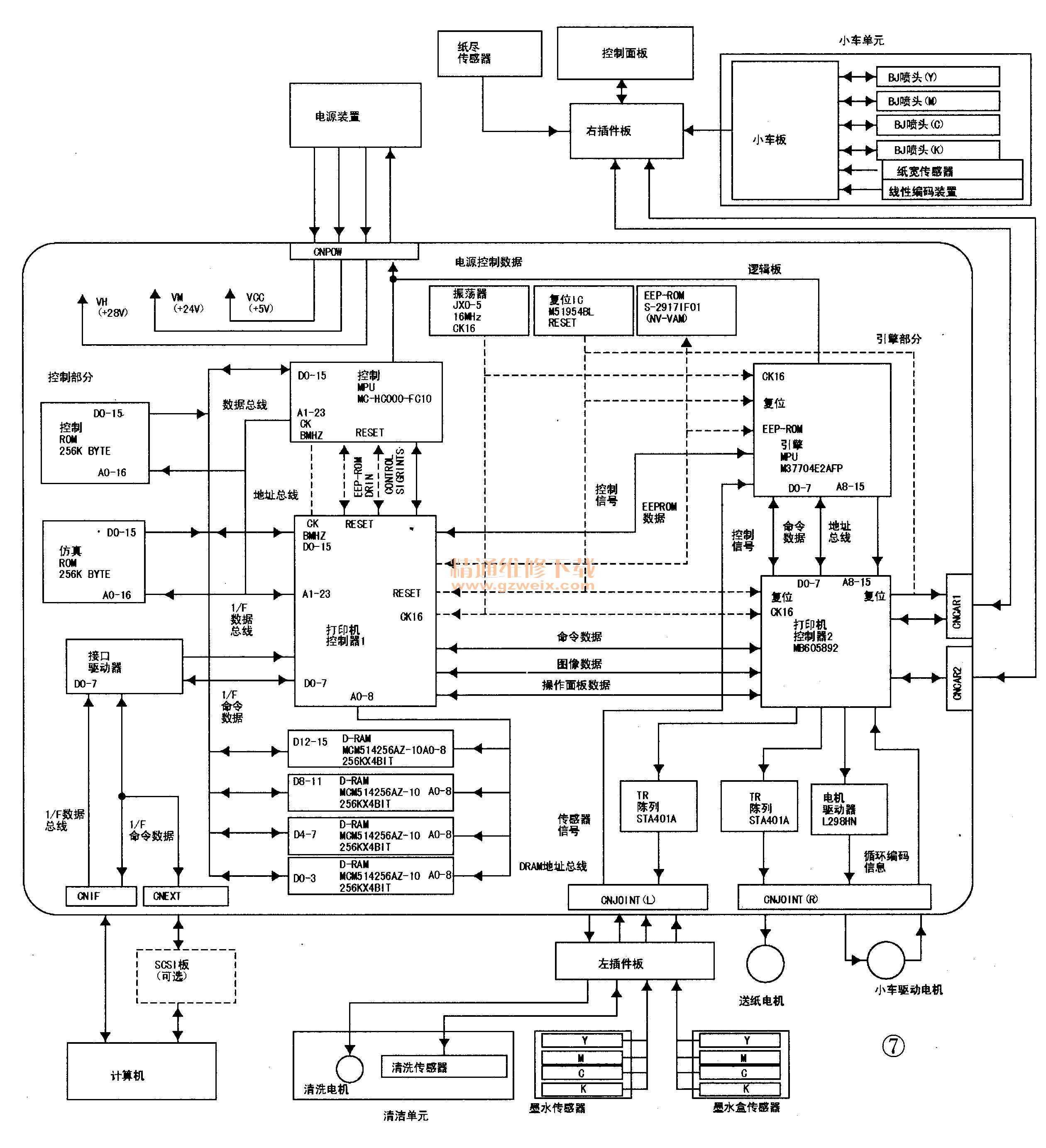

    逻辑板分为以下两个部分，如图7所示。

    (1)控制部分：含控制MPU（主CPU）打印机控制器1（北桥）、控制ROM（只读存储器）、传真ROM（字库）、接口驱动器和DRAM等。

    (2)引擎部分：含引擎MPU（机械CPU，即“从”CPU)、打印机控制器（南桥I号）、TR阵列（驱动厚膜IC ）、小车马达驱动IC（厚膜电路）等。
