六、瑞星微方案电路分析

      1.USB电路
    该USB电路如图29所示，USB插座的①脚为5V供电端，②、③脚为数据传输端，⑤脚接地；R37和D1是USB5V给电池充电的限流降压元件；U7是3.3V稳压IC。

    电阻R38和R40是USB与电脑联机检测元件，当有USB 5V电压输入时，USB -DET端就有电压输出，送给主芯片砂脚，主芯片据此发出指令显示联机画面。

    瑞星微方案的联机画面有两种：一是连接充电器时，只有5V电压输入，这时显示电池充电画面；二是连接电脑时，5V电压与数据均有输入，这时显示电脑联机画面。

    Q5和Q3以及外围元件组成开／关机电路，其控制过程如下：
    开机：接通电源开关S1（POW-ER），长按播放键（PLAY），电池的电压（BATT）通过播放键和电阻R7后分两路：一路送到主芯片ROCK2606A的57脚，另一路通过R1 1,D5送到Q3的基极，Q3导通，其c极为低电平，即Q5的控制极是低电平，Q5导通，这时BATT电压就通过Q5送至U7的输入端，U7输出3.3V电压，使机器正常工作。开机后，主芯片58脚输出一个高电平（3V）PWR-ON信号，经R12加到Q3基极，以维持Q3导通，这样在手松开播放键后机器仍能开机工作。

    关机：在开机状态下长按播放键，这时主芯片58脚输出低电平，同时主芯片的57脚内部的接地开关管导通，相当于将R7的下端接地，则Q3的基极变成低电平，Q3截止，其c极变为高电平，Q5截止，U7停止工作，机器因无3.3V工作电压而关机。

    在实修中发现，该部分电路异常易出现开／关机异常故障，其关键测试点为“PLAY –ON”与“PWR -ON”。当按下开机键时，“PLAY-ON”点的电压应接近电池电压，“PWR-ON”点的电压应为3.3V，如果这两点电压异常，应先检查Q3和Q5，再检查3.3V稳压块及1.8V稳压电路。

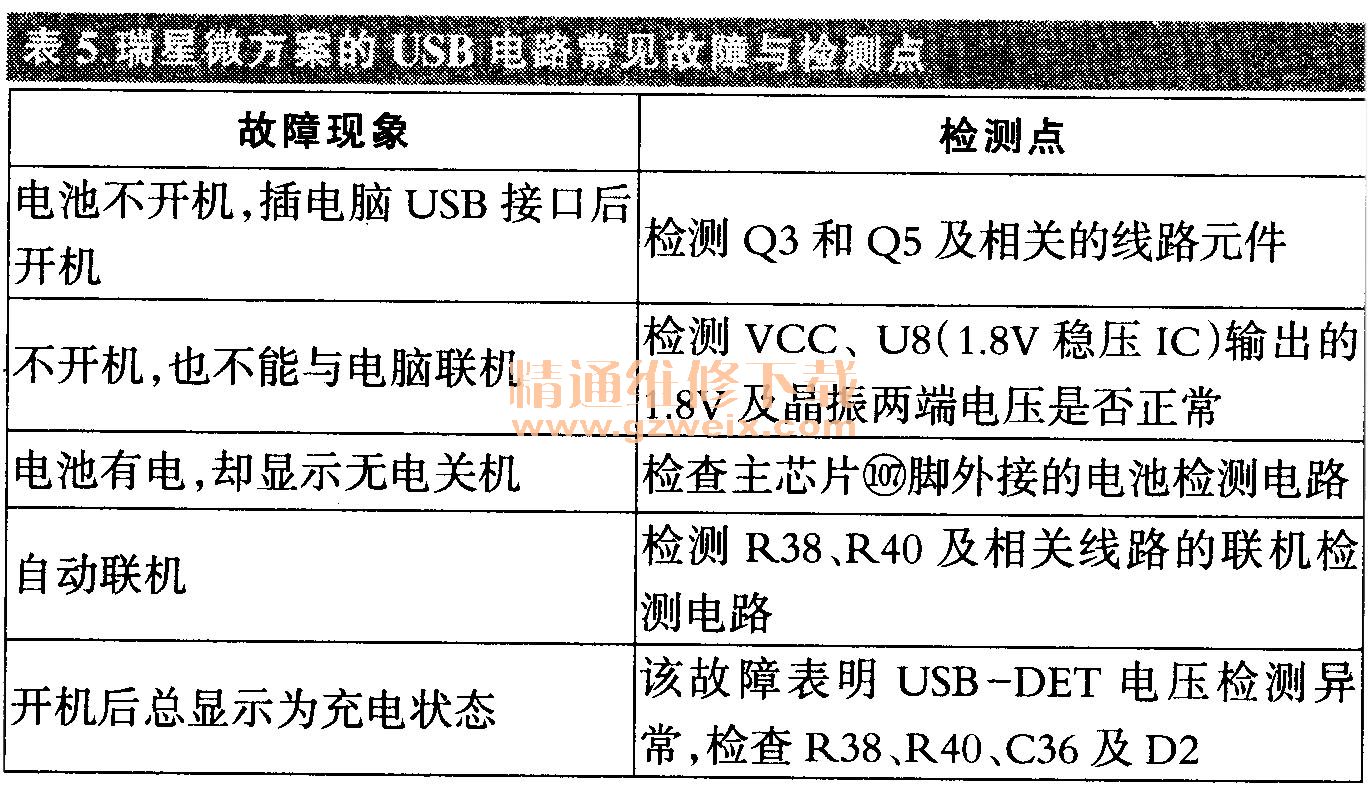

    该部分电路的常见故障及检测点见表5。

      2.1.8V稳压电路

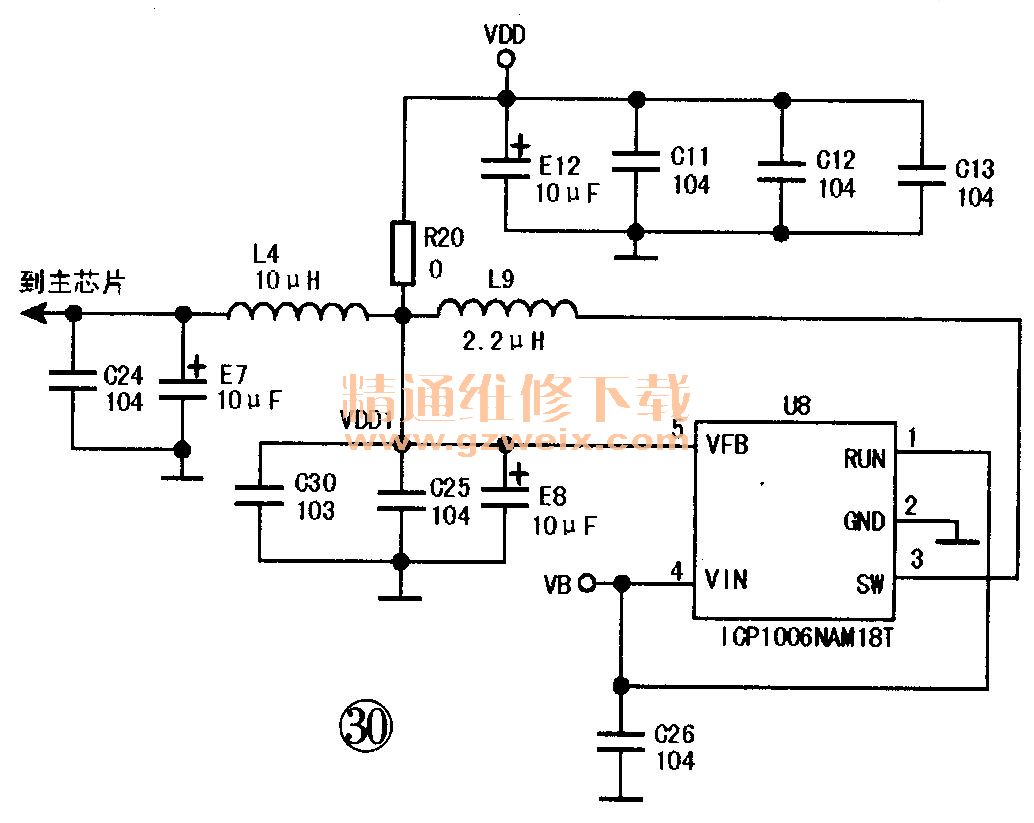

    部分瑞星微方案产品采用外部1.8V稳压IC电路，如图30所示，U8是1.8V稳压IC,④脚和①脚是输入端，⑤脚是输出端，③脚是过压保护端，通过L9和输出端相连。

    部分瑞星微方案产品采用内部1.8V稳压电路，主芯片的89脚为电压输入端，经内部电路稳压后，从93脚输出1.8V电压。

    值得一提的是，瑞星微主芯片ROCK2606的74、79脚为1.8V供电端，直接与1.8V输出端相连；主芯片ROCK2606A的的74、79脚是通过一只三极管和MOs管与1.8V输出端相连，只有三极管和MOs管导通后，74、79脚才会得到1.8V供电。
