一、拆机工具介绍
“工欲善其事必先利其器”,说的是工匠想做好他的工作,一定要先让工具锋利。比喻要做好一件事,准备工作非常重要。
维修iPhone手机也是一样,要想快速地拆装iPhone手机,必须有一套得心应手的工具,还得会熟练应用才行。
1.1 基本拆机工具
1. 螺丝刀
螺丝刀最早由亨利飞利浦(Henry Philips)在20世纪30年代发明,最初用在汽车装配线上,北方人称为“改锥”,广东称为“螺丝批”,南方有些地方称为“起子”。
(1)常见螺丝刀外形
手机维修用螺丝刀一般由防静电手柄及刀头组成,刀头根据螺丝形状有多种外形,手柄一般常见为塑胶材料,刀头一般为铬钒钢材料,刀头一般都有磁性,用于吸住细小的螺丝。
常见螺丝刀外形如图1所示。
(2)手机维修用螺丝刀的选择
手机维修常用的螺丝刀主要有T4、T5、T6、T7、T8、十字(2.0m或1.5mm)等。在手机维修工作中,至少要准备三把质量好一点的螺丝刀,T5、T6、十字螺丝刀各准备一把,这三种螺丝刀是日常维修中使用频率最高的。
在手机维修中,建议不要选择手机拆机工具套装,如图2所示,因为这种套装工具要频繁更换刀头,不适合专业维修使用,可作业余练习使用。
(3)螺丝刀的使用方法
在拆卸手机外壳时,要将手机放在维修桌面上,不要一只手拿手机,另一只手拿螺丝刀,可防止用力不均造成手机脱落掉在地上或由于螺丝刀滑动划伤手机外壳表面等。
在拆卸螺丝时,要选择合适的螺丝刀,不能用其他工具代替,避免螺丝滑丝。使用时,螺丝刀要垂直于手机,用力轻轻往下按,防止工具在使用过程中的“脱牙”与滑动引起滑丝。
拆下的螺丝,如果使用螺丝刀的磁性无法从螺丝孔内吸出来,可以使用镊子轻轻夹出来,尽量不要翻过手机来磕,这样操作有可能造成手机主板变形或意外损坏。
2. 镊子
在手机维修中使用的镊子有尖头镊子和弯头镊子,主要用来夹取螺丝和机器里的小元件。除此之外,镊子不能再做其他用途使用,例如拆卸外壳、撬动屏蔽罩,这些都是不允许的,可能会造成镊子变形、断裂等。手机维修中常用的镊子如图3所示。
手机维修中使用的镊子主要为防静电镊子,这种镊子采用碳纤与特殊塑料混合而成,弹性好,经久耐用,不掉灰,耐酸碱,耐高温,可避免传统防静电镊子因含碳黑而污染产品的问题,适用于半导体、IC等精密电子元件生产使用,以及特殊用途。
3.拆机辅助工具
手机的前后壳除了用螺丝固定外,还用了卡扣固定,在拆卸外壳时,使用比较多的辅助工具是拆机拨片和拆机撬棒,这两个辅助工具的作用是撬开手机前后壳之间的卡口,分离前后壳,同时避免在外壳上留下撬痕。
(1)拆机拨片

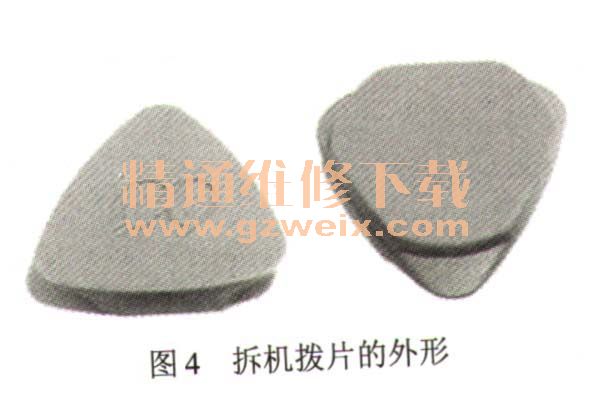

拆机拨片是一种拆卸手机外壳的辅助工具,呈三角形。拆手机外壳的拨片材料一般为塑料。另外也可以使用吉他拨片来代替。拆机拨片的外形如图4所示。
拆机拨片用法很简单,用右手的食指和拇指捏住拆机拨片,左手握紧手机。注意,不要前后壳一起握住,要握紧前壳,后壳不要握得太紧。
将拔片插入手机缝隙中,轻轻地划,碰到卡扣的地方会有阻力,这时候将拔片往里压一下,但不能用力太大,听到“咔哒”声音的时候,说明卡扣已经脱离,可继续一下一个卡扣的处理。
提示:
通常有螺丝钉的部位都没有卡扣,卡扣的位置在两个螺丝钉之间或者手机顶部,插入卡片的位置选择螺丝钉的位置,拆下螺丝钉以后,多少都会有点缝隙,从缝隙内插入拔片,然后再将卡扣撬开。

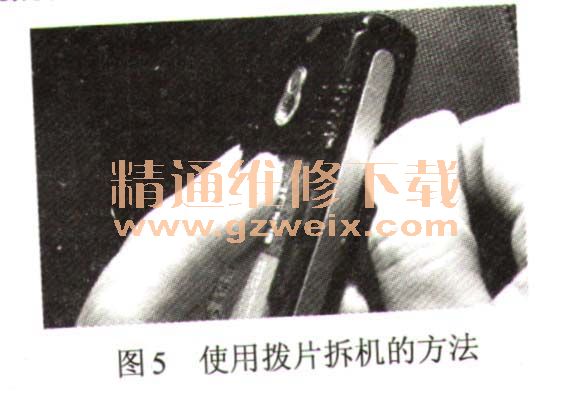

使用拔片拆机的方法如图5所示。
(2)拆机撬棒
拆机撬棒在手机维修中也是常见的拆机工具,一般由塑胶材料制成,手柄位置为四棱塑胶,防止打滑。顶部扁平且有一个弯钩,弯钩部位很薄,用于插入手机外壳。
拆机撬棒外形如图6所示。
拆机撬棒在手机维修中主要有两个用途,一是拆卸手机外壳时使用,有些手机外壳不适宜用拨片时使用,可以使用拆机撬棒;二是拆卸手机内联座时,可以使用拆机撬棒,拆卸手机内联座时,尽量不要用镊子,避免镊子的尖端造成内联座变形或短路。
将拆机撬棒插入手机外壳缝隙,利用杠杆原理,轻轻压拆机撬棒手柄的一端,就可以将手机外壳拆掉,注意用力要适度,不要用蛮力。
使用拆机撬棒拆卸外壳,如图7所示。
使用拆机撬棒拆卸手机内联座时,将拆机撬棒从内联座的一边插入,然后轻轻压拆机撬棒的手柄,如果内联座不容易取下,一定要观察是否有其他原因,以避免因用力过大造成内联座变形。
使用拆机撬棒拆卸手机内联座的方法如图8所示。
拆机拨片和拆机撬棒不是万能的,合理地运用工具才是上策,在初级阶段使用这些工具有助于快速入门。
