手机维修是一项系统的技术，涉及电子的低频、高频电路，模拟、数字电路，单片机技术、软件技术等多学科内容，学会容易学好很难，能登堂入室但难达到炉火纯青的地步。
    学有所长、术有专攻、业有所精，在手机维修行业高手层出不穷的时代，认真学习维修理论、维修思路和维修方法是有必要的，可为以后的职业生涯打下良好的墓础。
    1  iPhone手机维修概论
    1.1  关于iPhone手机
    第一代iPhone于2007年1月9日由苹果公司前首席执行官史蒂夫·乔布斯发布，并在同年6月29日正式发售。iPhone手机的发布，改变了世界手机市场的格局，这得益于“乔帮主”的研发和设计团队。设计的如此完美的iPhone手机就不会出故障了？非也，任何产品都不可能永久的使用，否则就违背了自然规律。
    iPhone 4手机的“天线门”事件就是一个显著的例子，在2010年6月24日iPhone 4发布的数个小时后，就有美国网友在专业论坛上发布消息，称iPhone 4引以为傲的边框天线设计存在致命缺陷，在用户用手紧握iPhone 4的时候，其移动网络的信号就会在数分钟内完全衰减到无法通话的水平。
    起初，不少看到消息的网友还认为这不过是个别现象，但当有用户上传了iPhone 4信号衰减全过程的视频后才引起了各方的高度关注．随后苹果公司对此作出了回应。承认iPhone 4的通话中断问题确实比上一代手机要严重，并表示公司将向用户赠送手机套作为补偿。苹果公司首席执行官乔布斯在新闻发布会上称，苹果公司搞错了手机的信号编码。但他坚持认为，所有智能手机都存在类似的天线问题，并表示，苹果的问题被无限夸大了，这令人难以置信。乔布斯说，苹果并非完人。
    在随后的发布iPhone 4S手机中，配备的双天线设计可以有效排除对于干扰通话和数据传输的“握柄低硬”问题的担忧。
    在iPhone 5S手机中同样存在的“蓝屏死机”问题，也是苹果设计团队的一个重大Bug，处理器码片的走线正好在显示屏接口固定螺丝钉下面，摔过的机器、或者更换屏幕重新装配螺丝钉很容易造成断线，而引起“蓝屏死机”问题。
    通过以上两个案例不难看到，iPhone也并非完美的设计。
    1.2  iPhone手机与功能机区别
    在维修行业内，不少维修同行都反应iPhone手机维修难度大，图纸看不懂，维修主板搞不清思路，原因是对iPhone手机还不够了解。
    我们之前接触的都是功能手机，功能手机（英语：Feature phone)，是一种较低级的手机，它的运算能力与功能略逊于智能手机，但是比只能用来打电话的手机（dumb phone）功能多，主要适合老人和儿童使用。如同智能手机，在功能手机上可以执行一些应用程序。然而，它能够应用的应用程序界面比智能手机少，也不能执行原生程式（native program），这些程式多半是基于JAVA ME或BREW。
智能机与功能机主要有三大不同：
（1）智能机最大的进步是它结合了手机、音视频播放及其他个人数据处理的几乎所有的服务。智能手机的出现使得大多数用户不用再带很多其他的设备就可以完成想做的事情。
（2）智能手机的软件、用户界面和功能机不同。功能手机安装的是软件，智能手机都有高性能的处理器，智能手机更像桌面微型电脑。智能手机更加个性化，智能机大多都是触屏的，当用户想输入东西时，键盘就会自动出来。
（3）应用及功能不同。智能手机最大的一个特点是它可以安装应用。这些应用可以提供各种各样的功能，如游戏、地图、娱乐、导航、新闻、天气预报等等。有了这些应用，智能手机的功能就大大扩展了，有些应用是付费的，不过也有很多是免费的。
基于以上几点原因，iPhone手机属于智能手机，与普通的功能手机无论是电路结构还是软件功能、用户应用及界面均有不同，所以，维修思路也是有区别的．幸之前功能手机的维修思路去修iPhone智能手机，已经完全落伍了。
    1.3  iPhone手机维修的逻辑思维
    1. 关于乔布斯
    乔布斯是美国历史上最具传奇色彩的商人之一，35年间，他将科技产业中三个独立的领域都发展到极致。1977年推出个人电脑Apple II，合法的数字音乐由于iTunes与iPod在21世纪初成为主流，2007年iPhone智能手机的问世带来了不可复制的成功。乔布斯在这三个领域中都扮演着不可或缺的角色，乔布斯的照片见图1。

    2010年iPad的成功导致苹果的竞争对手争相推出平板电脑，这标志着乔布斯作为技术人员的职业生涯的顶峰。这一将具有触摸屏的iPod和平板电脑的概念混合而成的10英寸的移动设备承载着乔布斯对未来个性化的计算设备的美好愿景。
    乔布斯被认为才华横溢同时性情急躁。他喜欢优雅的设计，但在公开场合从来都是以黑色高领毛衣、蓝色牛仔裤和些许胡须的形象示人。苹果的一位销售主管认为乔布斯“从内到外”都散发着艺术家气息。苹果员工对乔布斯既敬又怕，而苹果的忠实用户对他几乎是当成超人来崇拜。
    乔布斯也使得苹果成为消费电子领域的大鳄，创造了iPod、iTunes、iPhone和iPad等产品。2•11年8月，苹果一举超过了埃克森美孚成为世界上最有价值的上市公司。乔布斯用自己的方式、想法和信念，对他的员工和他们的产品产生了不可磨灭的影响。乔布斯在苹果公司执行保密文化，是一个极其苛刻的领导者，他在20世纪90年代末回到苹果并恐吓公司员工，如果他的问询得到了他不喜欢的答案，那个回答的人将被解雇。
    2．逻辑思维
     逻辑思维，又叫理论思维，是人们在认识过程中借助于概念、判断、推理等思维形式能动地反映客观现实的理性认识过程，是对认知的思维、结构以及起作用的规律的分析而产生和发展起来的，还是人的认识的高级阶段，即理性认识阶段。
    逻辑思维要遵循逻辑规律，这主要是形式逻辑的同一律、矛盾律、排中律、辩证逻辑的对立统一、质量互变、否定之否定等规律，违背这些规律，思维就会发生偷换概念，偷换论题、自相矛盾、形而上学等逻辑错误，认识就是混乱和错误的。
    逻辑思维是分析性的，按部就班。做逻辑思维时，每一步必须准确无误，否则无法得出正确的结论。这里所说的逻辑思维主要指遵循传统形式逻辑规则的思维方式，常称它为“抽象思维”或“闭上眼睛的思维”。
    用设计者的逻辑思维方式去看iPhone手机本身，然后再动手去维修，或许能达到事半功倍的
效果。在iPhone手机中有明显的乔布斯特征及苹果计算机的特征，这个在后面的章节中还会有具位的描述。
    2  基本手机维修方法
   “纵横不出方圆，万变不离其宗”。iPhone手机纵有千变万化，最有效的方法往往却是最基本的方法，在本节主要讲解常见的对地电阻法、电流法、电压法等。
    2.1 对地电阻法
    1. 数字式万用表
    数字式万用表就是在电气测量中要用到的电子仪器。它可以有很多特殊功能，但主要功能就是对电压、电阻和电流进行测量。数字多用表，作为现代化的多用途电子测量仪器，主要用于物理、电气、电子等测量领域。

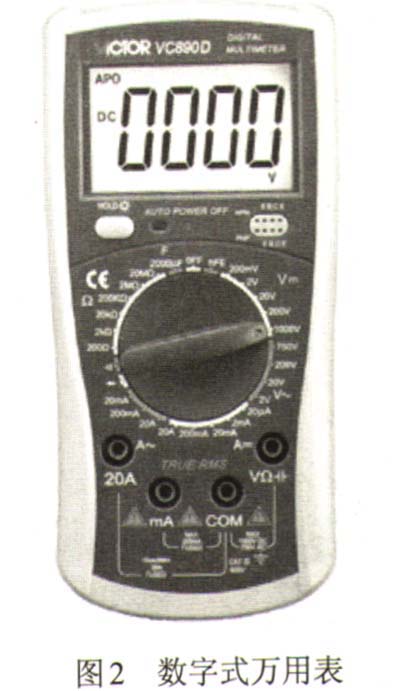

    数字式万用表是维修iPhone手机使用最多的电子测量仪器，外形如图2所示。

    目前维修iPhone手机，己经很少有人使用指针式万用表了，所以在本书中，提到所有的测试数据都是使用数字式万用表测量的结果。
    在使用电阻档测量电阻时，电阻值变化很大，从几毫欧（mΩ）的接触电阻到几十亿欧姆的绝缘电阻。许多数字多用表测量电阻小至0.1Ω，某些测量值可高至300MΩ（300，000，000Ω）的极大的电阻，如图被测电阻大的超过了量程，数字式万用表会显示1，测量开路时，也会显示1。
    在测量电路的对地电阻时，必须关掉电路电源，否则对表或电路板会有损坏。有些数字式万用表提供了在电阻方式下误接入电压信号时的保护功能，不同型号的数字多用表有不同的保护能力。
    在进行低电阻的精确测量时，必须从测量值中减去测量导线的电阻，典型的测试导线阻值在0.2Ω-0.5Ω之间。如果测试导线的阻值大于1Ω，就要更换测试导线了。
    2．对地电阻法介绍
    电阻法在手机维修中是较为常用的好方法，其特点是安全、可靠，当用电流法判断出手机存有短路的故障后，此时用电阻法查找故障部份十分有效，平时要注意收集手机某些部位的对地电阻值，如电池触点、供电滤波电容、SIM卡座、芯片焊盘、集成电路引脚等对地电阻值。
    在测量对地电阻的时候，数字式万用表的黑表笔接地，用红表笔接电路的测试点，测出的结果为正向电阻值：数字式万用表的红表笔接地，用黑表笔接电路的测试点，测出的结果为反向电阻值。在实际测量过程中，正向电阻值和反向电阻值都要测量。
    在检查手机时，可根据某点对地电阻值的大小来判断故障。如某一点到地的电阻是10KΩ，故障机此点的电阻远大于10KΩ或无穷大，说明此点已断路。如果电阻值为零说明此点己对地短路。
    电阻法还可用于判断线路之间有无断线以及元件质量好坏等。在不通电的情况下，用万用表电阻挡测有关点的正反向电阻，测得值与参考值对照。同时列一个表格，边测边记录数据，并注意积累经验数据。
    3．对地电阻法应用
    对地电阻法可以适用的故障很多，例如不开机、无信号、不显示等都可以使用对地电阻法，尤其是涉及集成电路外围元件且无法准确判断故障点的问题。

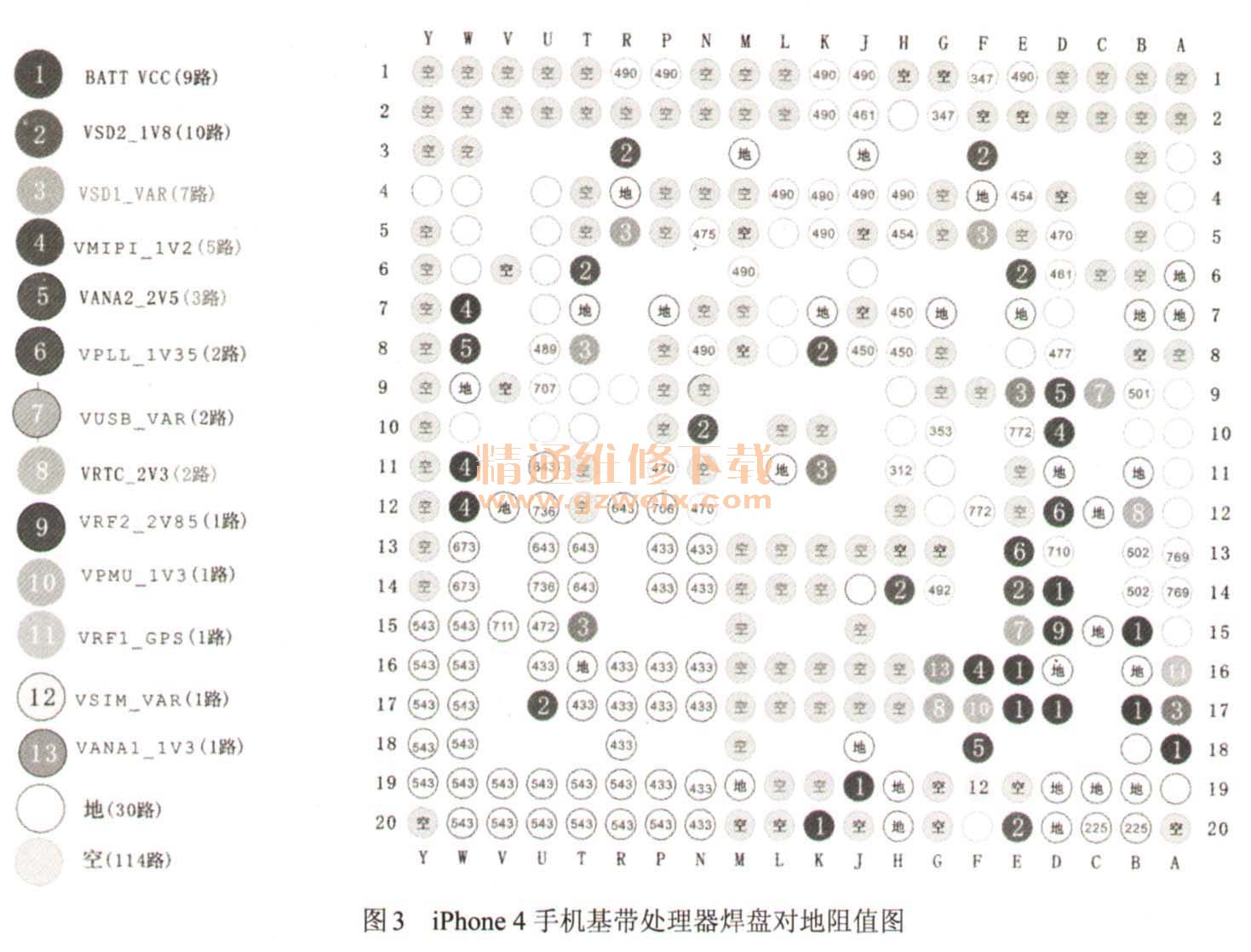

    下面以iPhone 4手机基带处理器焊盘对地阻值图为例简单介绍对地电阻法的应用，如图3所示。

     通过焊盘对地阻值图不难看出，所有的焊盘引脚可以分为4类：空脚、接地脚、信号和控制脚、供电脚。
    空脚对地的正相反阻值均为无穷大，一般不会引起电路故降；接地脚对地的正反向阻值均为0Ω，如果开路则可能造成供电无法形成回路，而引起电路无法工作现象：信号和控制脚是重点关注的地方，一定要看对地阻值的大小，如果对地阻值异常，要重点检查这一条信号线和控制线外接的元件，看是否存在开路或短路问题：供电脚对地的阻值一般不会出现0Ω，如果正反向阻值为0Ω，则外围的供电存在短路现象。
只要把握好以上几点，综合进行判断，就会很容易解决故障，避免走弯路。
